Сборник черетжей на тему отстойники

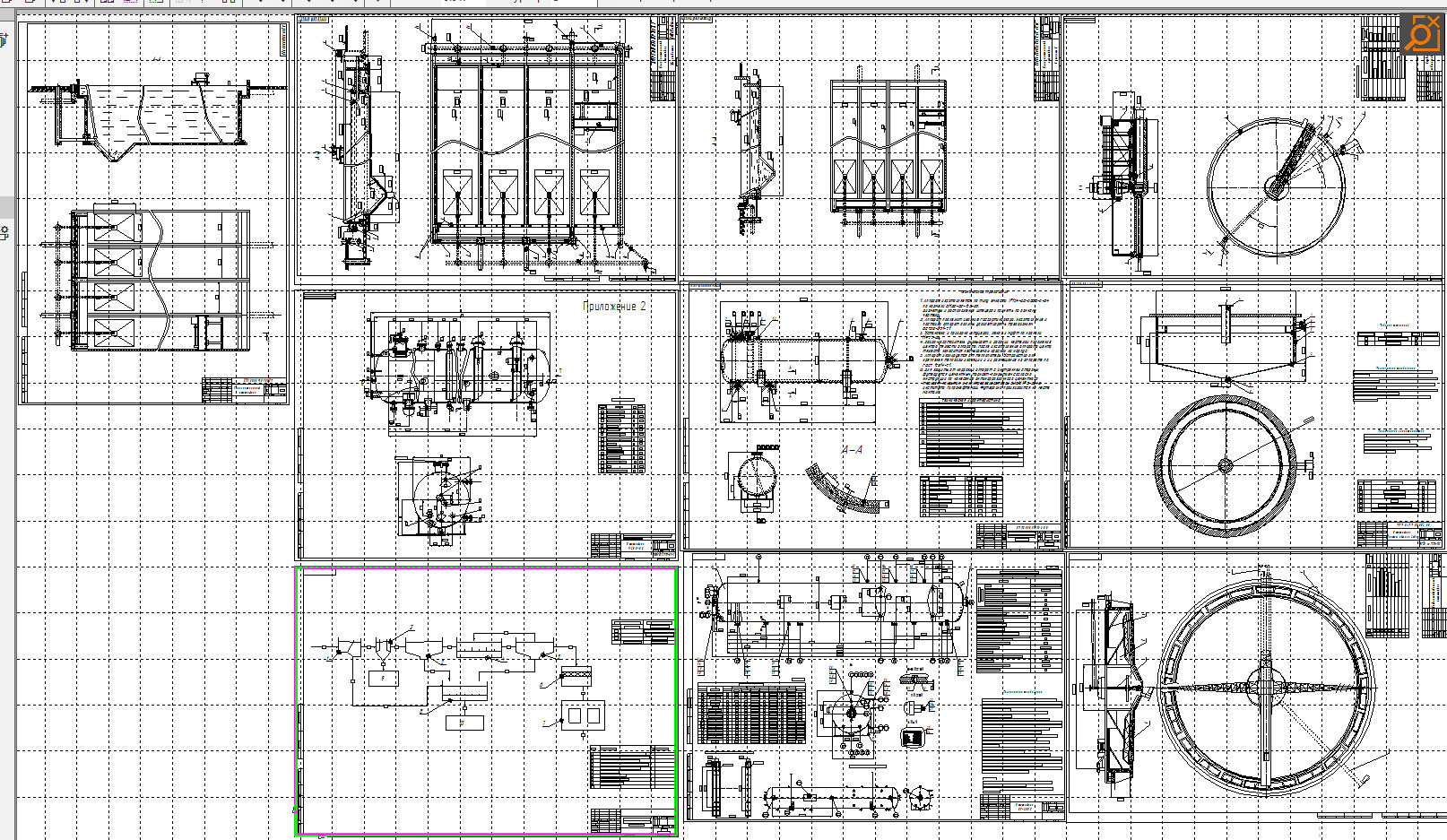

Сборник на тему отстойники, среди которых более 10 чертежей:
Чертеж Первичный радиальный отстойник
Чертеж Горизонтальный отстойник
Чертеж Первичный радиальный отстойник
Чертеж Ёмкость отстойника нефти Е18/1, V=80м
Чертеж Отстойник ОГ-200С
Чертеж Отстойник 1-200-0.8

Отстойник применяют для удаления из сточных вод нерастворенных, оседающих или всплывающих механических примесей путем их осаждения в его проточной части за счет сил тяжести. Горизонтальный отстойник представляет собой прямоугольный в плане резервуар, состоящий из двух и более отделений. Как правило, отстойники располагают в начале очистных сооружений. Отстойник обычно изготовляют из железобетона с бетонной подложкой. Для обеспечения непроницаемости воды бетон должен быть максимально плотным, что достигается его укладкой с вибрацией. Внутри отстойники штукатурят цементной штукатуркой с железнением.
Принцип работы горизонтального отстойника заключается в прохождении его воды самотеком при небольших скоростях. СВ поступает в торцевую часть, равномерно распределяется по ширине при помощи поперечного лотка с водосливом и движется горизонтально вдоль отстойника. Около обоих лотков располагаются полупогруженные перегородки, передние из которых служат для распределения поступающей жидкости по глубине отстойника, а задние – для удержания всплывающих веществ. Для сбора и удаления этих веществ у передней перегородки устанавливают поперечный переливной желоб. В начале отстойника, где выпадает большое количество осадка, устраивают один или несколько приямков. Угол наклона стенок приямков не менее 500. Уклон дна около 0,005 в сторону приямков. Для сгребания осадка устраивают скребковый механизм. Объем иловой части отстойников принимают равным двухсуточному объему выпавшего осадка .

Состав: Сборник чертежей Язык документа

Софт: КОМПАС-3D 16 AutoCAD 2016

Сайт: www

Файлы:

Каталог / Промышленность / Инженерная Экология / Сборник черетжей на тему отстойники

Отстойники/
Отстойники/3333.dwg
Отстойники/Gorizontalbnyi_otstoinik.cdw
Отстойники/gorizontalny_otstoynik_list3.cdw
Отстойники/~$rizontalbnyi_otstoinik.cd~
Отстойники/~$rizontalny_otstoynik_list3.cd~
Отстойники/~$кость Е-18.cd~
Отстойники/~$рвичный радиальный отстойник техсхема.cd~
Отстойники/~$рвичный радиальный отстойник.cd~
Отстойники/~$ризонтальный отстойник.cd~
Отстойники/~$стойник нефти.cd~
Отстойники/~$стойниК(а1).cd~
Отстойники/~$стойник.cd~
Отстойники/~$хника ОГ-200.cd~
Отстойники/горизонтальный отстойник.cdw
Отстойники/Горизонтальный отстойник.dwg
Отстойники/готовыЙ.docx
Отстойники/Емкость Е-18.cdw
Отстойники/итог.dwg
Отстойники/Отстойник нефти.cdw
Отстойники/отстойник нефти.spw
Отстойники/отстойниК(а1).cdw
Отстойники/отстойник.cdw
Отстойники/первичный радиальный отстойник техсхема.cdw
Отстойники/первичный радиальный отстойник.cdw
Отстойники/техника ОГ-200.cdw
