Камера сушильная аэродинамическая - Д=3000 В=2400 Ш=1900

Камера сушильная аэродинамическая - Д=3000 В=2400 Ш=1900

828

100

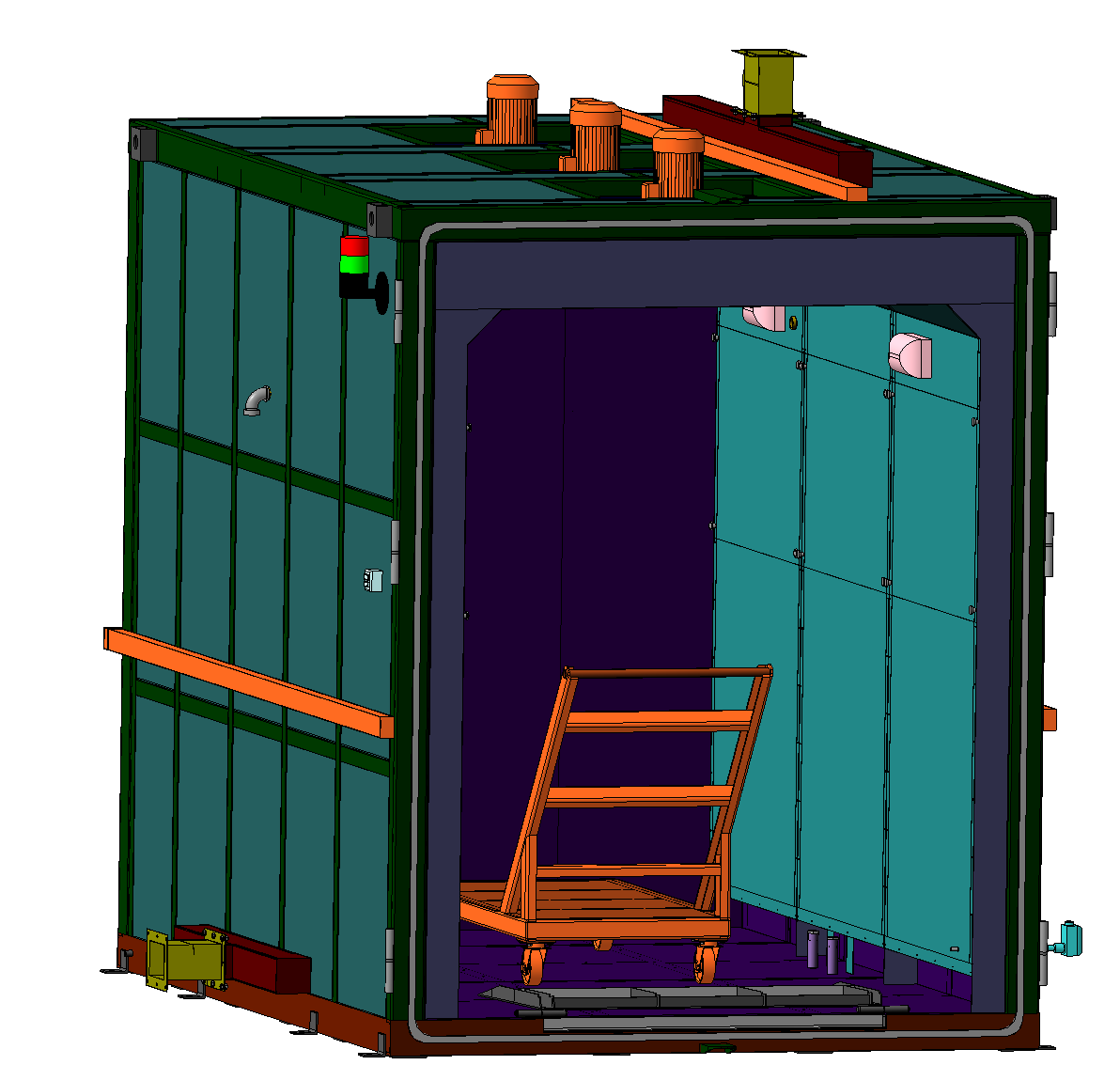

3D модель Камера сушильная аэродинамическая - Д=3000 В=2400 Ш=1900

Максимальная температура сушки 300 град., мощность 40 кВт., внутренние стены из нержавеющей стали.
Габариты Д=3000 В=2400 Ш=1900

3D Модели аэродинамическая камера сушильная

Автор

Владимир Голубев

Дата

22.12.2017

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 15 SP2 Как открыть?

Содержимое архива

3D модели
- 2) Каркас
  - Платик №3.m3d
  - Рама крыши
    - Кронштейн под вентилятор
      - Элемент кронштейна №1.m3d
      - Элемент кронштейна №2.m3d
      - Кронштейн под вентилятор.a3d
    - Швеллер гнутый 100х50х3 L=1900мм..m3d
    - Балка №8.m3d
    - Балка №7.m3d
    - Балка №6.m3d
    - Балка №5.m3d
    - Швеллер гнутый 100х50х3 L=610мм..m3d
    - Рама крыши.a3d
    - Балка №9.m3d
  - Каркас.a3d
  - Платик №2.m3d
  - Швеллер гнутый 100х50х3 L=2200мм..m3d
  - Платик №4.m3d
  - Платик №1.m3d
- 9) Камера в сборе с тенами
  - Нагревательная секция
    - Правая стенка секции
      - Правая стенка секции в сборе.a3d
    - ТЭНР-70А16-3,0К380 с крепежными штуцерами М24х1,5.m3d
    - Нагревательная секция.a3d
    - Левая стенка секции
      - Левая стенка секции в сборе.a3d
      - Упор

        Упор.m3d

        Элемент упора.m3d

        Упор в сборе.a3d
      - Элемент секции №1.m3d
      - Подвес.m3d
  - Камера в сборе с тэнами.a3d
  - Кронштейн под секции
    - Элемент кронштейна №1.m3d
    - Элемент кронштейна №2.m3d
    - Элемент кронштейна №3.m3d
    - Кронштейн.a3d
- 10) Монтаж кабель каналов под датчики и электрокабеля
  - Эллемент ввода электрокабелей №2.m3d
  - Бобышка под гильзу ГЗ-015-02.m3d
  - Бобышка.m3d
  - Монтаж кабель каналов под датчики и электрокабеля.a3d
  - Эллемент ввода электрокабелей №1.m3d
- 1) Основание
  - Основание.a3d
  - Балка №2.m3d
  - Балка №1.m3d
  - Лист 5,0х100х100.m3d
  - Лист 1,5х550х610.m3d
  - Балка №3.m3d
  - Балка №10.m3d
  - Швеллер 10П L=1900мм..m3d
  - Лист 1,5х1120х1890.m3d
  - Балка №1 - копия.m3d
  - Лист 1,5х550х630.m3d
  - Балка №4.m3d
- 8) Камера в сборе с воздуховодами
  - Камере в сборе с воздуховодами.a3d
  - Крыша воздуховода №2.m3d
  - Крыша воздуховода №3.m3d
  - Крыша воздуховода №1.m3d
  - Стенка воздуховода №3.m3d
  - Стенка воздуховода №1.m3d
  - Стенка воздуховода №2.m3d
- 7) Камера в сборе с кронштейнами под воздуховоды
  - Перегородка воздуховода боковая №2
    - Элемент боковой перегородки №2.m3d
    - Перегородка воздуховода боковая №2.a3d
  - Лист нерж. 3,0х35х898.m3d
  - Перегородка воздуховода боковая №3
    - Перегородка воздуховода боковая №3.a3d
  - Перегородка воздуховода верхняя №2
    - Перегородка воздуховода верхняя №2.a3d
    - Лист нерж. 1,5х190х1697.m3d
  - Лист нерж. 2,0х35х848.m3d
  - Перегородка воздуховода боковая №1
    - Элемент боковой перегородки №1.m3d
    - Перегородка воздуховода боковая №1.a3d
    - Лист нерж. 2,0х25х1767.m3d
    - Лист нерж. 2,0х25х141.m3d
  - Перегородка воздуховода верхняя №1
    - Перегородка воздуховода верхняя №1.a3d
    - Лист нерж. 2,0х25х1303.m3d
    - Стенка перегородки верхней.m3d
  - Камера в сборе с кронштейнами под воздуховоды.a3d
  - Перегородка воздуховода боковая №4
    - Перегородка воздуховода боковая №4.a3d
  - Лист нерж. 2,0х35х850.m3d
  - Лист нерж. 3,0х35х900.m3d
- 3) В нутренняя обшивка
  - Скатной поддон
    - Ребро №2 _ СТ5300-1003.69.00.000.m3d
    - Ребро - упор _ СТ5300-1003.36.00.000.m3d
    - Ребро жесткости №2.m3d
    - Ребро №1 _ СТ5300-1003.40.00.000.m3d
    - Ребро жесткости №1.m3d
    - Пол скатного поддона.m3d
    - Скатной поддон.a3d
  - Вата базальтовая №4.m3d
  - Вата базальтовая №1.m3d
  - Лист нерж. 1,5х474х2197.m3d
  - Потолок №1.m3d
  - Вата базальтовая №2.m3d
  - Уголок 40х40х4 AISI 304 L=1005 мм..m3d
  - Элемент подвода вакуума.m3d
  - Лист нерж. 1,5х1105х2197.m3d
  - Внутренняя обшивка камеры.a3d
  - Потолок №2.m3d
  - Вставка.m3d
  - Пол №2.m3d
  - Штырь _ СТ5300-1003.42.00.000.m3d
  - Лист нерж. 1,5х1155х2197.m3d
  - Потолок №3.m3d
  - Пол №4.m3d
  - Вата базальтовая №3.m3d
  - Петля _ СТ5300-1003.41.00.000.m3d
  - Заглушка резьбовая НР 3-4 AISI 304.m3d
  - Лист нерж. 1,5х1130х2197.m3d
  - Лист нерж. 1,5х542х2197.m3d
  - Пол №1.m3d
  - Внутренняя обшивка камеры - копия.a3d
  - Пол №3.m3d
  - Пол №5.m3d
- 11) Камера в сборе с дверьми
  - Лапа под анкерные болты.m3d
  - Камера в сборе с дверьми.a3d
  - Дверь правая
    - Упор.m3d
    - Рычаг шпингалета нижнего.m3d
    - Рычаг шпингалета верхнего.m3d
    - Дверь правая.a3d
    - Лист нерж. 0,8х908х2355.m3d
    - Втулка шпингалета.m3d
    - Лист 0,8х737х899.m3d
    - Лист 0,8х735х899.m3d
  - Крюк монтажный.m3d
  - Ручка.m3d
  - Петля
    - Пожшипник.m3d
    - Низ петли.m3d
    - Петля каплевидная гаражная 22х180 с подшипником.a3d
    - Верх петли.m3d
  - Кронштейн верхний.m3d
  - Силиконовое профиль ПС-004 (для холодильных камер и печей).m3d
  - Кронштейн нижний.m3d
  - Дверь левая
    - Лист 0,8х735х859.m3d
    - Лист 0,8х737х859.m3d
    - Дверь левая.a3d
    - Вата базальтовая №26.m3d
    - Лист нерж. 0,8х981х2355.m3d
    - Каркас двери
      - Швеллер гнутый 80х40х2,5 L=2365мм..m3d
      - Каркас двери.a3d
      - Стойка двери.m3d
      - Элемент двери №2.m3d
      - Элемент двери №1.m3d
    - Вата базальтовая №25.m3d
- 12) Камера аэродинамическая сушильная с выдвижной кареткой
  - Шкаф навесной СЕ.m3d
  - Клапан воздушный РЕГУЛЯР-Л-100х150-К-1хLM230А-П-У2.m3d
  - Резьбовой крепежный элемент РНк-25 (90).m3d
  - Колонна сигнальная
    - Колонна сигнальная импульсная.a3d
    - Деталь 2.m3d
    - Деталь.m3d
    - Колонна сигнальная импульсная.m3d
  - Кабель канал №3.m3d
  - Тележка
    - Пол тележки _ СТ5300-1003.71.00.000.m3d
    - Колесная опора типа NLX серия 678702.m3d
    - Рама
      - Швеллер нержавеющий г-к 60х30х5х5 AISI 304 L=1200мм..m3d
      - Рама тележки _ СТ5300-1003.70.00.033СБ.a3d
      - Подставка.m3d
      - Балка тележки.m3d
    - Элемент ручки тележки №1.m3d
    - Тележка _ СТ5300-1003.75.00.034СБ.a3d
    - Элемент ручки тележки №3.m3d
    - Колесная опора типа NLX серия 677702.m3d
    - Элемент ручки тележки №2.m3d
    - Элемент ручки тележки №4.m3d
    - Труба нержавеющая L=606мм..m3d
  - Защитная гильза ГЗ-015-02-М20х1,5-М20х1,5-12Х18Н10Т-8-10мм-260мм.-6,3МПа-ТУ.m3d
  - Кабель канал №1.m3d
  - Светильник термостойкий EOS 40Вт, Е27, 230В.m3d
  - Кабель канал №4.m3d
  - Кабель канал №2.m3d
  - Выключатель двухклавишный.m3d
  - Камера сушки.a3d
- 6) Камера в сборе с вентилятором
  - Защитный экран №1.m3d
  - Вентилятор в сборе с монтажной плитой
    - Шайба.m3d
    - Плита монтажная под вентилятор.m3d
    - Рабочее колесо вентилятора ВР 82-75-5.m3d
    - Шпонка призматическая 8х7 L=35мм..m3d
    - Вентилятор в сборе.a3d
    - Электродвигатель АИР80В4 фланцевый.m3d
  - Камера в боре с вентиляторами.a3d
- 4) Каркас в сборе с вентиляционными каналами
  - Каркас в сборе с вентиляционными каналами.a3d
  - Воздуховод №1
    - Воздуховод №1.a3d
    - Отвод №1
      - Отвод №1.a3d
      - Лист нерж. 1,0х102х100.m3d
      - Стенка отвода №1.m3d
    - Отвод №2
      - Лист нерж. 1,0х100х100.m3d
      - Отвод №2.a3d
      - Лист нерж. 1,0х100х1806.m3d
      - Стенка воздуховода №1.m3d
      - Стенка воздуховода №2.m3d
  - Воздуховод №2
    - Отвод №5
      - Лист нерж. 1,0х100х100.m3d
      - Лист нерж. 1,0х100х1053.m3d
      - Стенка воздуховода №4.m3d
      - Отвод №5.a3d
      - Стенка воздуховода №3.m3d
    - Воздуховод №2.a3d
    - Отвод №4
      - Отвод №4.a3d
      - Лист нерж. 1,0х150х30.m3d
      - Стенка отвода №4.m3d
      - Фланец №1.m3d
      - Фланец №2.m3d
    - Отвод №3
      - Стенка отвода №3.m3d
      - Лист нерж. 1,0х105х150.m3d
      - Отвод №3.a3d
- 5) Наружняя обшивка камеры
  - Лист 0,8х94х875.m3d
  - Лист 0,8х197х875.m3d
  - Лист 0,8х94х879.m3d
  - Вата базальтовая №17.m3d
  - Лист 0,8х688х399.m3d
  - Лист 0,8х144х879.m3d
  - Вата базальтовая №20.m3d
  - Лист 0,8х545х618.m3d
  - Панель стенки наружней №1.m3d
  - Вата базальтовая №22.m3d
  - Наружняя обшивка камеры.a3d
  - Лист 0,8х688х564.m3d
  - Лист 0,8х100х618.m3d
  - Лист 0,8х688х506.m3d
  - Вата базальтовая №5.m3d
  - Лист 0,8х740х399.m3d
  - Лист 0,8х684х506.m3d
  - Вата базальтовая №7.m3d
  - Лист 0,8х144х875.m3d
  - Вата базальтовая №9.m3d
  - Вата базальтовая №12.m3d
  - Лист 0,8х684х564.m3d
  - Лист 0,8х740х572.m3d
  - Лист 0,8х684х572.m3d
  - Вата базальтовая №14.m3d
  - Вата базальтовая №18.m3d
  - Вата базальтовая №21.m3d
  - Вата базальтовая №19.m3d
  - Вата базальтовая №15.m3d
  - Вата базальтовая №16.m3d
  - Лист 0,8х197х879.m3d
  - Лист 0,8х684х399.m3d
  - Вата базальтовая №8.m3d
  - Вата базальтовая №13.m3d
  - Вата базальтовая №24.m3d
  - Лист 0,8х345х618.m3d
  - Вата базальтовая №11.m3d
  - Лист 0,8х740х564.m3d
  - Вата базальтовая №23.m3d
  - Вата базальтовая №10.m3d
  - Панель стенки наружней №2.m3d
  - Панель стенки наружней №3.m3d
  - Лист 0,8х740х506.m3d
  - Вата базальтовая №6.m3d
  - Лист 0,8х688х572.m3d
