Колонна адсорбционная d=1200

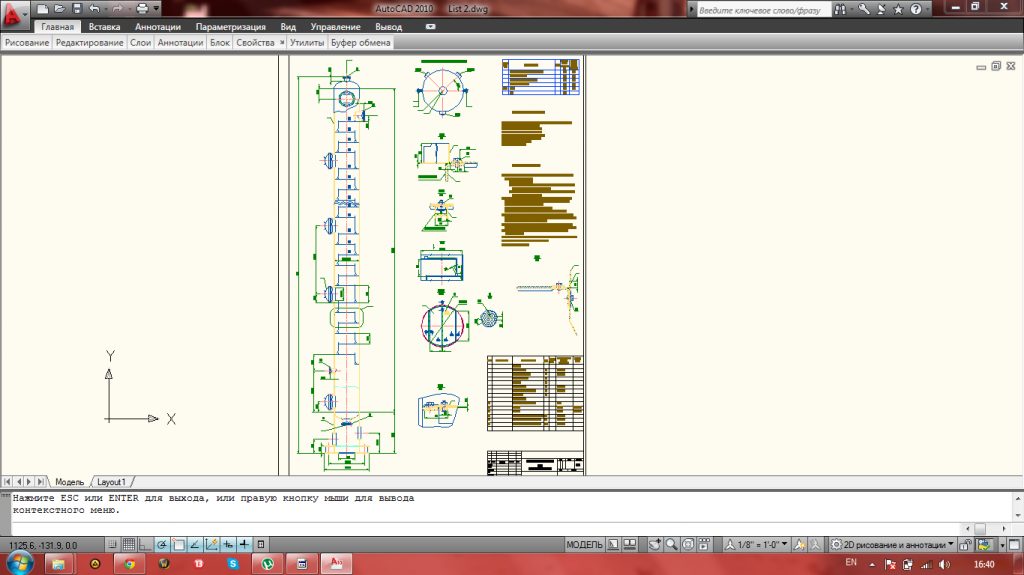

чертёж колонна адсорбционная общий вид, изображены все узлы соединения, прокладки, болты, штуцера

Техническая характеристика
1. Аппарат предназначен для очистки газовой смеси от СО2.
2. Номинальная емкость 25.4 м3.
3. Производительность 0.388 м3/с.
4. Давление в колонне 1,013 МПа.
5. Температура среды в колонне 20°С.
6. Среда в аппарате - не токсичная.
7. Тип тарелок - ситчатые.
8. Число тарелок - 34.

Состав: Вид общий(ВО) Язык документа

Софт: autocad 2010

Файлы:

Каталог / Промышленность / Колонна адсорбционная d=1200

List 2.dwg
