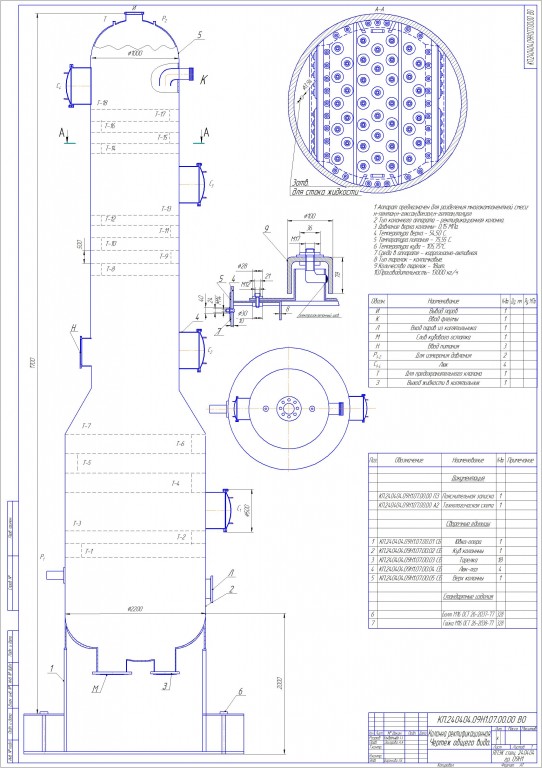

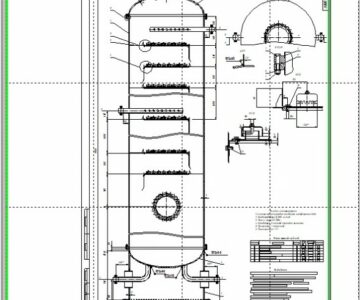

Колонна ректификационная с колпачковыми тарелками

Колонна ректификационная, с колпачковыми тарелками

1 Аппарат предназначен для разделения многокомпонентной смеси н-пентан,н-гексан,бензол,н-гептан,толуол
2 Тип колонного аппарата - ректификационная колонна.
3 Давление верха колонны- 0,15 МПа.
4 Температура верха - 54,50 С.
5 Температура питания - 75,55 С.
6 Температура куба - 105,75 С.
7 Среда в аппарате - коррозиооно-активная.
8 Тип тарелок - колпачковые.
9 Количество тарелок - 18шт.
10.Производительность- 13000 кг/ч

Состав: Вид общий,спецификация Язык документа

Софт: Компас V12

Файлы:

Каталог / Промышленность / Колонна ректификационная с колпачковыми тарелками

курсовой А1 - копия.cdw
