Дробилка древесных отходов ДДО

Белорусско-Российский университет
СДПТМиО
Дипломный проект
Дробилка древесных отходов

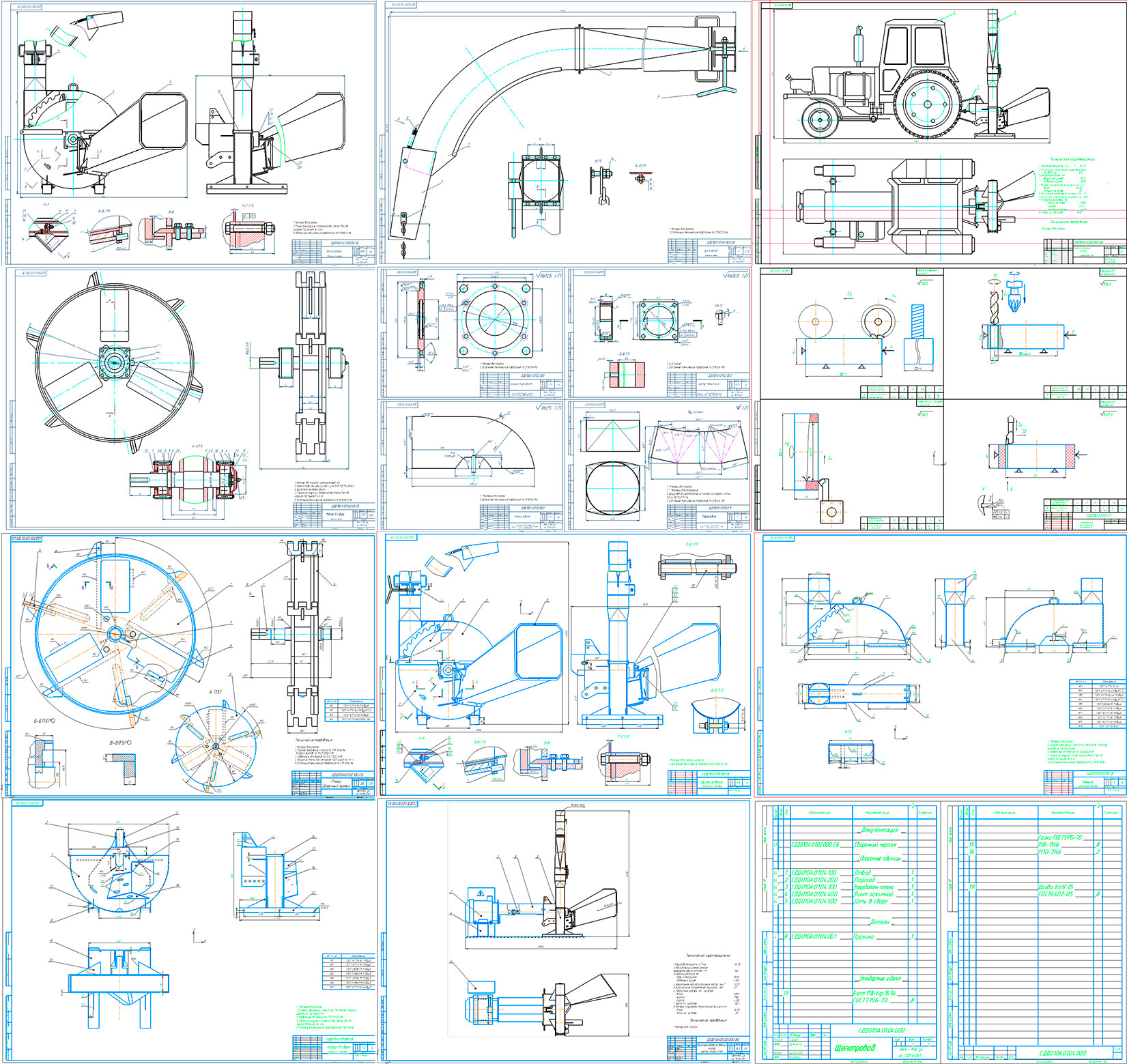

Внимание, в архиве диплом собранный из разных частей. Все чертежи на картинке предварительного просмотра. Все файлы предоставляются так как есть.

Дробилка древесных отходов модели СДДО10А 00.000 предназначена для переработки древесных отходов в технологическую щепу в сельском хозяйстве, на перерабатывающих, лесозаготовительных предприятиях и в муниципальных службах по озеленению.
Тип привода электромеханический от двигателя, через карданную передачу.
Вид климатического исполнения УХЛ2 по ГОСТ 15150-69 с нижним значением температуры окружающего воздуха минус 20С.
Дробилка состоит из непосредственно из блока дробления и электропривода, устанавливаемых на промплощадке и закреплённых фундаментными болтами, а также элетроаппаратного шкафа и пульта управления. Соединение электродвигателя и блока дробления осуществляется через карданную передачу, закрытую ограждением.
Разрабатываемая дробилка СДДО10А.00.000 отличается от базового тем, что привод осуществляется электромеханически, от электродвигателя, а также увеличена длина щепоотвода, что позволяет использовать автосамосвалы МАЗ без помощи погрузчиков. Тем самым снижая затраты на топливо и уменьшая количество используемой техники при заготовке лесоматериала.
Проведя анализ эффективности рассмотренных дробилок и методов обработки древесины и древесных отходов, а так же учитывая современные рыночные условия и экономическую ситуацию в стране, делаем заключение о целесообразности разработки роторной дробилки малой производительности (до 20м3/час).

Содержание
Введение
1 Анализ патентной, научно-технической информации, обоснование
проекта и описание конструкции
1.1 Патентно-технический анализ
1.1.1 Патентный поиск
1.2 Обоснование проекта
1.3 Описание конструкции
1.3.1 Устройство и работа дробилки
1.3.2 Техническая характеристика дробилки
2 Выбор и расчет основных параметров
2.1 Выбор основных параметров
2.2 Расчет производительности дробилки
2.3 Расчет мощности необходимой на дробление древесины
2.4 Определение нагрузок в элементах дробилки
2.5 Расчет фундамента дробилки
3 Расчет на прочность
3.1 Расчет приводного вала дробилки на прочность
3.2 Расчет долговечности подшипника приводного вала
3.3 Расчет шпонок
3.4 Расчет болтов
4 Охрана труда
4.1 Перспективы развития охраны труда в области СДМ
4.2 Анализ потенциальных опасностей при работе мельницей
4.3 Технические и технологические решения по снижению выявленных потенциальных опасностей
4.4 Расчет зануления
4.5 Указания мер безопасности
4.6 Выводы по разделу
5 Технологический процесс изготовления корпуса подшипника
5.1 Исходные данные
5.1.1 Чертеж детали и годовая программа
5.2 Назначение детали
5.2.1 Описание конструкции и условий ее работы в механизме.
5.2.2 Материал детали, механические свойства и вид ТО
5.3 Анализ технологичности конструкции
5.3.1 Выбор базирующих поверхностей
5.4 Определение типа производства
5.4.1 Приближённый расчёт норм времени на обработку детали
5.4.2 Расчет величины партии детали
5.5 Выбор способа получения заготовки
5.6 Назначение технологического маршрута обработки
5.7 Выбор оборудования и приспособлений
5.8 Расчет режимов резания
5.8.1 Выбор режущего инструмента, его материала, геометрии и стойкости
5.8.2 Определение режимов резания, составляющих усилия резания и необходимой мощности станка
5.9 Расчет норм времени
5.9.1 Определение подготовительно-заключительного, основного, вспомогательного, операционного, штучного и штучно-калькуляционного времени
6 Технико-экономическое обоснование проекта
6.1 Выявление назначения и области применения новой техники
6.2 Выбор базового варианта
6.3 Выявление конструкторских и эксплуатационных преимуществ новой техники
6.4 Расчет единовременных капитальных затрат
6.5 Расчет экономического эффекта
7 Энерго - и ресурсосбережение
7.1 Развитие экономической эффективности в стране
7.2 Приоритетные направления энергосбережения
7.3 Энергоресурсы в строительстве
7.4 Пути снижении ресурсо- и энергозатрат
8 Стандартизация, метрология и контроль качества продукции
8.1 Основные задачи метрологии
8.2 Основные задачи стандартизации
Заключение
Список литературы
