Фильера (устройство для производства пеллетов)

Фильера - гидравлический пресс, целью которого является получение пеллетов (брикетов) из спрессованного сырья (опил, лузга и тому подобные отходы основных производств), путем сдавливания его гидроцилидром в специальной камере.

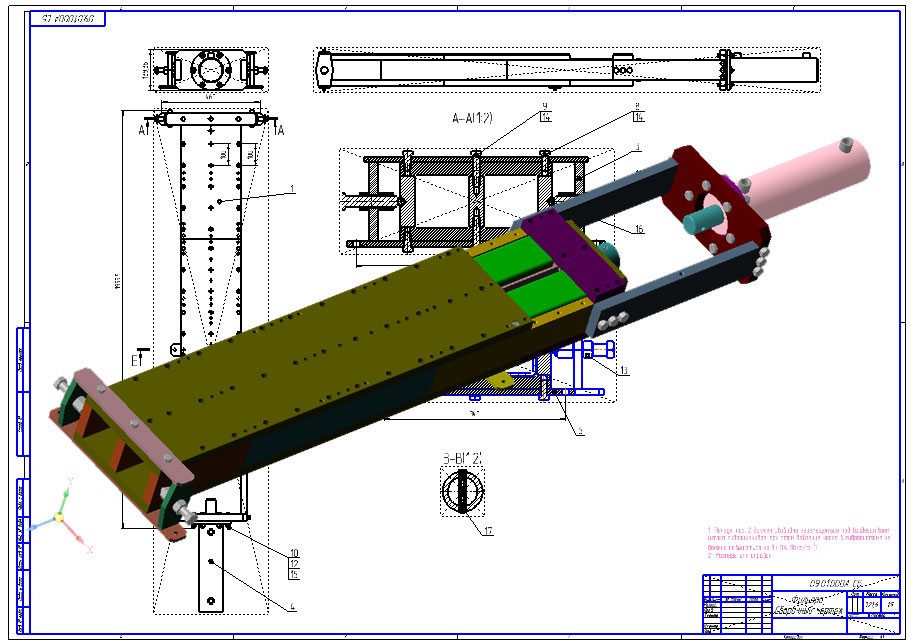

Состав: 3D сборка, сборочные чертежи и деталировка Язык документа

Софт: КОМПАС-3D 16.1

Файлы:
09.01.000 Фильера 100х100/
09.01.000 Фильера 100х100/09.01.000 Фильера V14 SP2/
09.01.000 Фильера 100х100/09.01.000 Фильера V14 SP2/09.01.001 Планка нижняя.cdw
09.01.000 Фильера 100х100/09.01.000 Фильера V14 SP2/09.01.001 Планка нижняя.m3d
09.01.000 Фильера 100х100/09.01.000 Фильера V14 SP2/09.01.000А Фильера_.spw
09.01.000 Фильера 100х100/09.01.000 Фильера V14 SP2/09.01.000А Фильера_.a3d
09.01.000 Фильера 100х100/09.01.000 Фильера V14 SP2/09.01.000А СБ Фильера_.cdw
09.01.000 Фильера 100х100/09.01.000 Фильера V14 SP2/Г-ц 100х300 V14 SP2/
09.01.000 Фильера 100х100/09.01.000 Фильера V14 SP2/Г-ц 100х300 V14 SP2/Ц 100х300 СБ Цидроцилиндр.cdw
09.01.000 Фильера 100х100/09.01.000 Фильера V14 SP2/Г-ц 100х300 V14 SP2/Ц 1 Цилиндр.m3d
09.01.000 Фильера 100х100/09.01.000 Фильера V14 SP2/Г-ц 100х300 V14 SP2/Ш 1 Шток.m3d
09.01.000 Фильера 100х100/09.01.000 Фильера V14 SP2/Г-ц 100х300 V14 SP2/Ф 1 Фланец.m3d
09.01.000 Фильера 100х100/09.01.000 Фильера V14 SP2/Г-ц 100х300 V14 SP2/Ц 100х300 Цидроцилиндр.spw
09.01.000 Фильера 100х100/09.01.000 Фильера V14 SP2/Г-ц 100х300 V14 SP2/Б 1 Бобышка.m3d
09.01.000 Фильера 100х100/09.01.000 Фильера V14 SP2/Г-ц 100х300 V14 SP2/Ц 100х300 Цидроцилиндр.a3d
09.01.000 Фильера 100х100/09.01.300 Рамка стяжная V14 SP2/
09.01.000 Фильера 100х100/09.01.300 Рамка стяжная V14 SP2/09.01.303 Стяжка.m3d
09.01.000 Фильера 100х100/09.01.300 Рамка стяжная V14 SP2/09.01.301 Планка нижняя.cdw
09.01.000 Фильера 100х100/09.01.300 Рамка стяжная V14 SP2/09.01.300 СБ Рамка стяжная.cdw
09.01.000 Фильера 100х100/09.01.300 Рамка стяжная V14 SP2/09.01.302 Планка верхняя.m3d
09.01.000 Фильера 100х100/09.01.300 Рамка стяжная V14 SP2/09.01.301 Планка нижняя.m3d
09.01.000 Фильера 100х100/09.01.300 Рамка стяжная V14 SP2/09.01.300 Рамка стяжная.spw
09.01.000 Фильера 100х100/09.01.300 Рамка стяжная V14 SP2/09.01.302 Планка верхняя.cdw
09.01.000 Фильера 100х100/09.01.300 Рамка стяжная V14 SP2/09.01.303 Стяжка.cdw
09.01.000 Фильера 100х100/09.01.300 Рамка стяжная V14 SP2/09.01.300 Рамка стяжная.a3d
09.01.000 Фильера 100х100/09.01.100А Корпус/
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.105А-01 Боковина 590А.m3d
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.112 Шина.cdw
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.112-01 Шина.m3d
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.102 Боковина 295_.m3d
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.109 Перегородка 295_.cdw
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.102-01 Боковина 295_.m3d
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.104 Перегородка_.m3d
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.100А Корпус_.spw
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.107А Опора гидроцилиндра_.m3d
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.111 Перегородка 590_.cdw
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.106 Опора ползуна_.m3d
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.111 Перегородка 590_.m3d
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.109 Перегородка 295_.m3d
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.106 Опора ползуна.cdw
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.103 Боковина 590_.cdw
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.100А Корпус_.a3d
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.105А Боковина 590А.m3d
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.103 Боковина 590_.m3d
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.112 Шина.m3d
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.101 Плита_.m3d
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.101-01 Плита_.m3d
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.103-01 Боковина 590_.m3d
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.107А Опора гидроцилиндра.cdw
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.102 Боковина 295_.cdw
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.105А Боковина 590А.cdw
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.101 Плита_.cdw
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.108 Перемычка_.m3d
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.101-02 Плита_.cdw
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.100А СБ Корпус_.cdw
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.102-01 Боковина 295_.cdw
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.104 Перегородка.cdw
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.101-02 Плита_.m3d
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.108 Перемычка.cdw
09.01.000 Фильера 100х100/09.01.100А Корпус/09.01.100А Корпус V 14 SP2/09.01.101-01 Плита_.cdw
09.01.000 Фильера 100х100/09.01.200 Ползун V14 SP2/
09.01.000 Фильера 100х100/09.01.200 Ползун V14 SP2/09.01.200 СБ Ползун_.cdw
09.01.000 Фильера 100х100/09.01.200 Ползун V14 SP2/09.01.204 Втулка.cdw
09.01.000 Фильера 100х100/09.01.200 Ползун V14 SP2/09.01.202 Связь.cdw
09.01.000 Фильера 100х100/09.01.200 Ползун V14 SP2/09.01.200 Ползун_.a3d
09.01.000 Фильера 100х100/09.01.200 Ползун V14 SP2/09.01.202 Связь_.m3d
09.01.000 Фильера 100х100/09.01.200 Ползун V14 SP2/09.01.203 Подошва.cdw
09.01.000 Фильера 100х100/09.01.200 Ползун V14 SP2/09.01.201 Заглушка_.m3d
09.01.000 Фильера 100х100/09.01.200 Ползун V14 SP2/09.01.201 Заглушка.cdw
09.01.000 Фильера 100х100/09.01.200 Ползун V14 SP2/09.01.203 Подошва_.m3d
09.01.000 Фильера 100х100/09.01.200 Ползун V14 SP2/09.01.204 Втулка_.m3d
09.01.000 Фильера 100х100/09.01.200 Ползун V14 SP2/09.01.200 Ползун_.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: V0vis
Дата: 2017-08-11
Просмотры: 1410
3 комментария
    1

    Спецификация есть?

    3

    Смотрел смотрел так до конца и не понял как сие чудо работает. Ползун короткий, ход ГЦ маленький, дна нет. За счет чего происходит прессование, если для склеивания опилок нужно их объём минимум раз в 10 уменьшить, а плотность соответственно увеличить?
