«Проект механизма для выравнивания и подачи фанеры в пачке»

0
1
118
3
0

УО «БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ
УНИВЕРСИТЕТ»
Кафедра Деревообрабатывающих станков и инструментов
Курсовой проект
по дисциплине «Проектирование и производство деревообрабатывающего
оборудования»
Тема «Проект механизма для выравнивания и подачи фанеры в пачке»
Минск 2015

Пояснительная записка содержит 35 листа формата А4, 13 рисунков, 3 таблицы, 11 источников, 3 приложения.

ПРОЕКТИРУЕМЫЙ МЕХАНИЗМ, СХЕМЫ, ДЕТАЛЬ, СИЛЫ, ПРОИЗВОДИТЕЛЬНОСТЬ, ПОДАЧА, МОЩНОСТЬ, ДВИГАТЕЛЬ

Целью выполнения курсового проекта является проект механизма для выравнивания и подачи фанеры в пачке.
В первом разделе приведено назначение установки, область её применения, конструкция, схемы установки, анализ и обобщение научно-технической литературы.
Во втором разделе описаны требования к обработке деталей, разработаны варианты схем проектируемой машины, компоновка проектируемой машины, разработаны мероприятия по ТБ.
В третьем разделе выполнены силовые и динамические расчёты механизмов и узлов механизма, произведён расчёт и подбор пневмацилиндра.
В четвёртом разделе был выполнен расчёт производительности установки.
Графическая часть включает:
 Общий вид машины – 1 лист А1;
 Оригинальный узел проектируемой машины – 1 лист А1, 1 лист А2;
 Оригинальные детали узла проектируемой машины – 2 листа А3, 1 лист А2;

Содержание

Введение 5
1 Общий раздел 6
1.1 Назначение и область применения станка 6
1.2 Изучение, анализ и обобщение научно-технической литературы и патентных материалов по теме проекта 6
1.3 Обоснование направления проектирования. Постановка цели и задач 15
2 Конструкторский раздел 16
2.1 Требования к обработке деталей, технологические операции, выбор метода обработки, движение рабочих органов машины 16
2.2 Разработка вариантов функциональной схемы проектируемого узла 17
2.3 Разработка и сравнительный анализ вариантов схем проектируемого узла. Выбор оптимального варианта 18
2.4 Компоновка проектируемого механизма, разработка общего вида 21
2.5 Разработка вопросов эстетики и эргономики проектируемой машины 23
2.6 Разработка мероприятий по технике безопасности 24
3 Расчётный раздел 26
3.1Расчет необходимой мощности привода механизма подачи 26
3.2 Расчетная схема пневмоцилиндра. 29
3.3 Выводы о работоспособности данного механизма 32
4 Экономический раздел 33
4.1 Расчет производительности проектируемого механизма 33
Выводы и рекомендации по проекту 34
Список использованной литературы 35
Приложение А……………………………………………………………………………37
Приложение Б………………………………..…………………………………………..39
Приложение В…………………………………………………...……………………….41



Автор
kent1690
Дата
13.03.2019
Язык
Русский
Состав

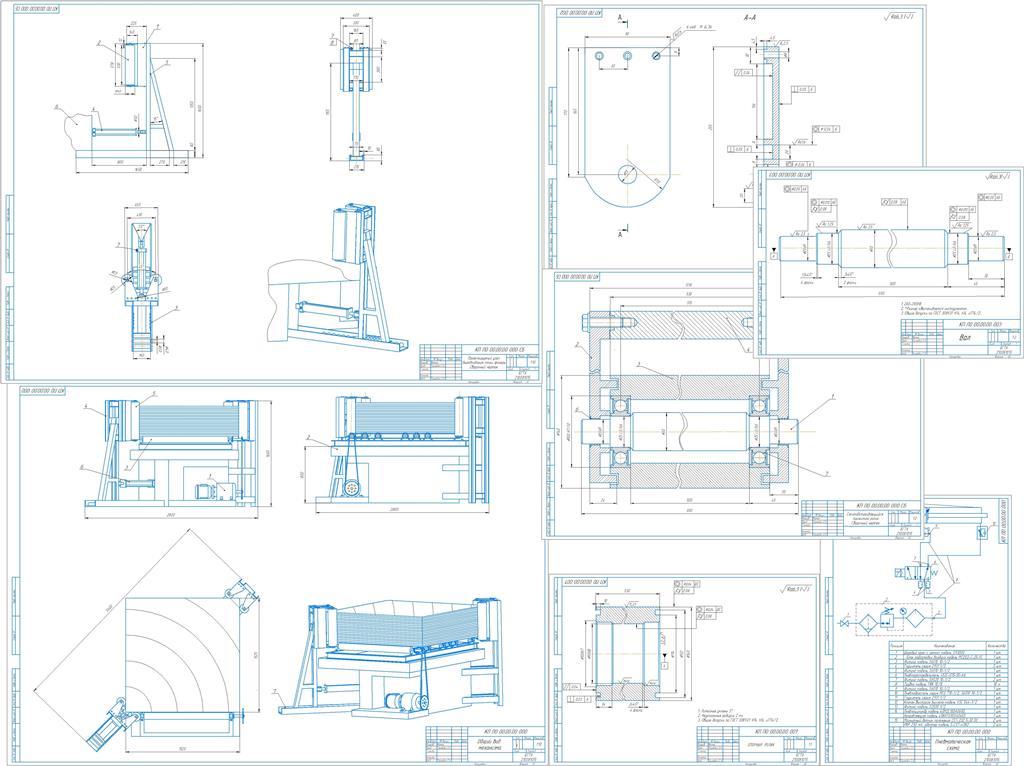

механизма для выравнивания и подачи фанеры в пачке (СБ), механизма для выравнивания и подачи фанеры в пачке (ВО), Спецификация, Пневматическая схема, Деталировка (Опорный ролик, держатель вала ролика, вал) Чертежь вала (СБ)
