Проектирование цеха на базе сушильных камер УЛ-2

Тепловая обработка древесины

Для курсового проекта была выбрана камера УЛ-2.Установка УЛ-2 является двухштабельной (2 штабеля расположены по длине сушилки).
Она предназначена для установки в помещении цеха на заранее подготовленном фундаменте и собирается из пяти основных частей: передней панели с дверцей, двух боковых панелей, задней панели и верхней секции, внутри которой смонтированы три осевых реверсивных вентилятора, биметаллические калориферы и увлажнительные трубы.
Камера паро-воздушная т.е. может работать на воздухе, так и на пару. В первом случае воздухообмен камеры с атмосферой осуществляется через вентиляционные трубы, установленные в верней секции. А во втором случае вентиляционные трубы наглухо перекрываются герметичными задвижками, а испаряющаяся из древесины вода удаляется в виде пара через вытяжные трубы и гидравлический затвор.
Недостатками сушильной камерыУЛ-2 являются собственно такие же недостатки как и у многих других камер а именно
• не отвечает современным требованиям;•
• не обеспечивает достаточной интенсивности и равномерности циркуляции сушильного агента;
• •происходит загрязнение поверхности материала сажей при неполном сгорании топлива;•
• происходят резкие изменения параметров газов;
• •отсутствие увлажнения и невозможность поддержания определенной влажности высушиваемого материала;

• •имеет недостаточную скорость циркуляции сушильного агента;•имеют повышенную пожароопасность;
• •имеет неравномерное распределение сушильного агента по штабелю, что приводит к неравномерному просыханию досок в штабеле.
Все эти недостатки приводят к уменьшению производительности сушильной камеры. Одним из способов повышения производительности является модернизация сушильной камеры путем увеличения интенсивности циркуляции.

Введение 4
1. Основная часть 5
1.1 Техническая характеристика заданной камеры, её недостатки и направление модернизации. 5
1.2 Технологический расчет камеры и потребность количества камер на цех для реализации годовой программы. 7
1.3 Тепловой расчет камеры и цеха 25
1.4 Аэродинамический расчет камеры 47
1.5 Технология процесса сушки с выбором основным параметров, подсобных материалов и оборудования для формирования сушильных штабелей и автоматизации процесса сушки пиломатериалов 56
1.6 Календарное планирование в сушильном цехе 59
Заключение 63
Список использованной литературы 64

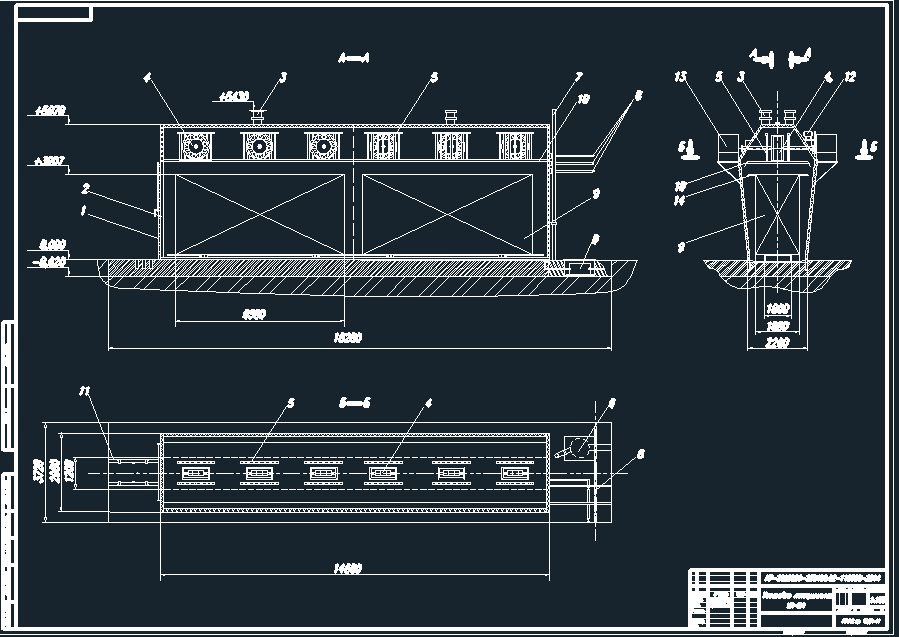

Состав: Сушильная камера Ул-2; Планировка цеха на базе сушилок, ПЗ Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Промышленность / Лесное хозяйство и деревообработка / Проектирование цеха на базе сушильных камер УЛ-2

Работа над ошибками.docx
Сушилка/
Сушилка/ramka-a1-autocad-skachat.bak
Сушилка/ramka-a1-autocad-skachat.dwg
Сушилка/Thumbs.db
Схема циркуляции в камере стр. 18.doc
Тепловая обработка.docx
Цех/
Цех/ramka-a1-autocad-skachat.bak
Цех/ramka-a1-autocad-skachat.dwg
Цех/Thumbs.db
Чертеж1.bak
Чертеж1.dwg
Экспкликация/
Экспкликация/a4-specifikaciya-autocad-skachat.bak
Экспкликация/a4-specifikaciya-autocad-skachat.dwg
Экспкликация/Thumbs.db
