Министерство науки и высшего образования Российской Федерации
Федеральное государственное бюджетное образовательное учреждение высшего образования
«САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
ПРОМЫШЛЕННЫХ ТЕХНОЛОГИЙ И ДИЗАЙНА»
ВЫСШАЯ ШКОЛА ТЕХНОЛОГИИ И ЭНЕРГЕТИКИ
Институт заочного и вечернего обучения
Кафедра Основ конструирования машин
КУРСОВАЯ РАБОТА
по дисциплине «Теория конструкции и оборудования для производства целлюлозы»
на тему:Варочный котёл для производства сульфитной целлюлозы периодического действия объёмом 250 м3, диаметром 5000 мм
Вариант №3
2024

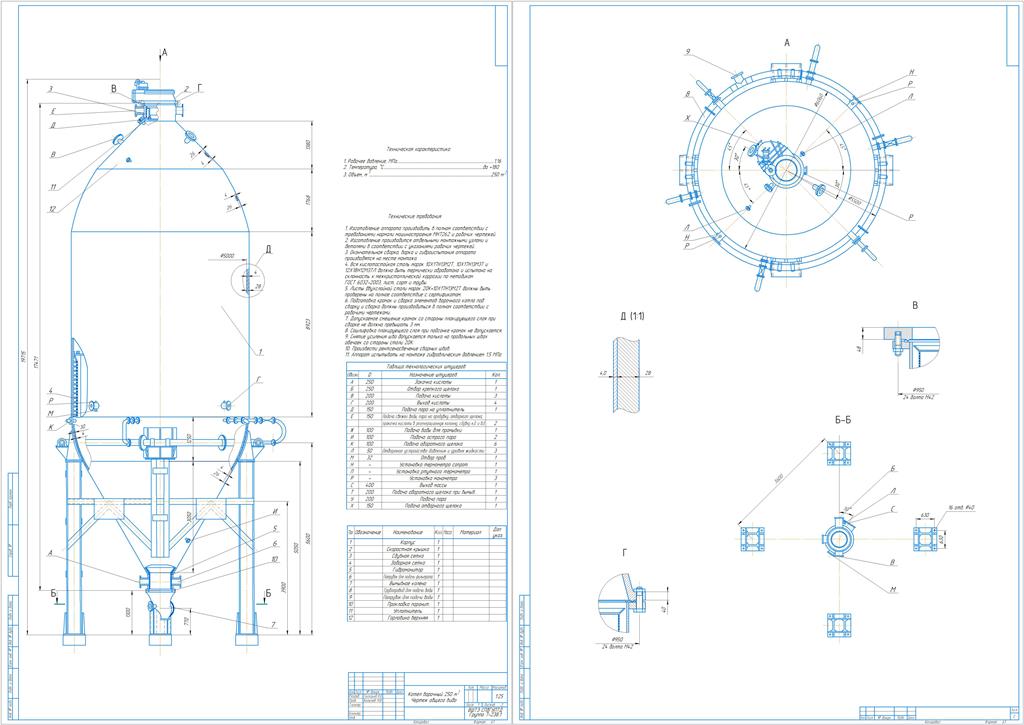

Курсовой проект с расчётами и чертежом варочного котла периодической сульфитной варки целлюлозы под давлением.
Оглавление
1. Описание процесса производства целлюлозы сульфитным способом варки. 4
1.1. Состав варочного реагента 4
1.2. Порядок проведения сульфитной варки. 9
1.3. Краткое описание конструкции варочного котла периодического действия 11
2. Конструктивные расчёты корпуса варочного котла. 17
2.1. Задача конструктивного расчёта . 17
2.2. Подбор стандартизированного корпуса варочного котла . 17
2.3. Расчет объема отдельных частей котла . 19
3. Прочностные расчёты корпуса варочного котла. 22
3.1. Расчёт толщины стенки цилиндрической части варочного котла. 23
3.2. Расчёт толщины верхнего и нижнего днища варочного котла. 24
3.2.1 Расчёт толщины конической части верхнего днища варочного котла. 27
3.2.2 Расчёт толщины сферического перехода верхнего днища варочного котла. 28
3.2.3 Расчёт толщины конической части нижнего днища варочного котла. 29
3.2.4 Расчёт толщины сферического перехода нижнего днища варочного котла. 30
4. Расчет усиления отверстий в корпусе варочного котла. 31
5. Расчет толщины фланца верхней горловины котла, диаметра и количества болтов крепления крышки к фланцу . 34
6. Расчет толщины плоской крышки верхней горловины котла . 39
7. Расчет болтов крепления выдувного колена к нижней горловине котла, толщины фланца нижней горловины. 41
Библиографический список 45
