Реконструкция лесопильного цеха на базе одноэтажных лесопильных рам Р63-4Б

красноярский политехнический техникум
технология деревообработки
Дипломный проект разработан по теме «Реконструкция лесопильного цеха на базе одноэтажных лесопильных рам Р63-4Б на ОГАУ «Нижнеудинский лесхоз» Иркутской области».
2012г.

Содержание

Введение……………………………………………………………...................
1.Технико-экономическое обоснование………………………………………
1.1 Характеристика предприятия…………………………………..............
1.2 Аналитический обзор информационных источников по вопросу…...
1.3 Описание существующего технологического процесса………………
1.4 Обоснование проектных решений……………………………………...
2. Технологическая часть……………………………………………………...
2.1 Характеристика сырья и пилопродукции……………………………...
2.2 Обоснование выбора оборудования……………..…………….………
2.3 Обоснование программы выработки пиломатериалов.……………...
2.4 Расчет поставов…………………………………………………………..
2.5 Составление плана раскроя бревен..……………………………..........
2.6 Баланс древесины…………………………..…………………...............
2.7 Расчёт потребного количества оборудования ………………………..
2.8 Расчёт транспортных средств…………………………………………..
2.9 Ведомость технологического оборудования……….……..…………..
2.10 Описание проектируемого технологического процесса……………
2.11 Управление качеством продукции……………………………………
3. Энергетическая часть………………………………………………………...
3.1 Расчет потребности в электроэнегии….....................................................
3.2 Расчет теплоносителя на отопление……………………………………..
3.3 Расчет воды на санитарно-технологические и противопожарные меры безопасности………………………………………………………………….….
4. Экологичность и безопасность………………………………………………
4.1 Мероприятия по охране труда, технике безопасно-сти……….………....
4.2 Производственная санитария………………………………….……….....
4.3 Противопожарные мероприятия…………………………… ……………
4.4 Промышленная экология…………………………………………….……
5. Экономическая часть…………………………………………………………
5.1 Расчет капитальных вложений………….………………………………...
5.2 Расчет себестоимости………………………………….…………………..
5.3 Расчет прибыли………………………………………….…………………
5.4 Расчет срока окупаемости……………….……………………….………..
Заключение………………………………………….………………………….
Список используемых источников………………..…………….…………….

В «Технико-экономическом» обосновании приведено обоснование проектных решений. В «Технологической части» произведены расчёты производительности лесопильного потока; годового объёма распиливаемого сырья; средней длины, объёма и диаметра брёвен; поставов, объёмного выхода пилопродукции. Составлен баланс пиловочного сырья. В соответствии с программой и схемой технологического процесса (структурой производства) определено количество технологического оборудования. Рассмотрены вопросы управления качеством продукции.
В «Энергетической части» проекта приведены расчеты электроэнергии на технологические нужды и освещение, пара на отопление и воды на санитарно технические и противопожарные меры безопасности. В части «Экология и безопасность» рассмотрены мероприятия по охране труда и технике безопасности, вопросы производственной санитарии и промышленной экологии, противопожарные мероприятия.
В экономической части дипломного проекта рассчитаны: капитальные вложения, себестоимость 1 м3 пиломатериала, прибыль и экономическая эффективность проекта, которая характеризуется сроком окупаемости капитальных вложений.
Дипломный проект состоит из пояснительной записки и графической части. Пояснительная записка включает в себя страницы печатного текста, 26 таблиц, 14 литературных источников. Графическая часть состоит из 4 листов формата А 1.

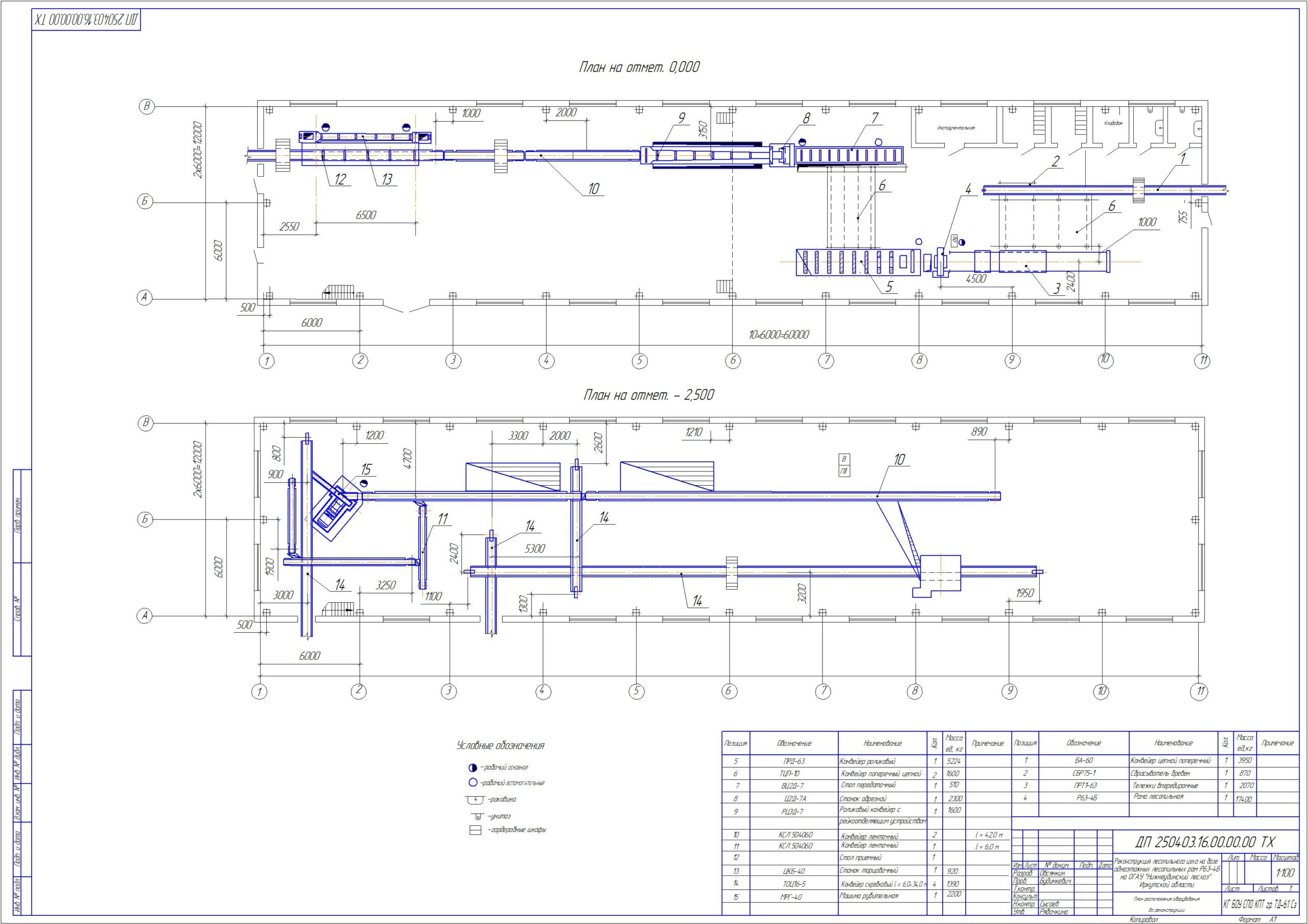

Состав: план цеха до реконструкции и после , тэп диаграма, таблицы Язык документа

Софт: КОМПАС-3D 12

Файлы:

Каталог / Промышленность / Лесное хозяйство и деревообработка / Реконструкция лесопильного цеха на базе одноэтажных лесопильных рам Р63-4Б

диплом овсянкин
диплом овсянкин
диплом овсянкин\аннотация.docm
диплом овсянкин\Введение.docx
диплом овсянкин\диплом технология.doc
диплом овсянкин\таблицы\постав 1.doc
диплом овсянкин\таблицы\постав 2.doc
диплом овсянкин\таблицы\постав 3.doc
диплом овсянкин\таблицы\постав 4.doc
диплом овсянкин\таблицы\постав 5.doc
диплом овсянкин\таблицы\таблица 11.docx
диплом овсянкин\таблицы\таблица 12и13.docx
диплом овсянкин\таблицы\таблица 7.docx
диплом овсянкин\четежи\до реконструкции.cdw
диплом овсянкин\четежи\после реконструкции.cdw
диплом овсянкин\четежи\таблица 7,А1.cdw
диплом овсянкин\четежи\ТЭП.cdw
диплом овсянкин\четежи\ТЭПТД диаграмма.cdw
диплом овсянкин\экономика .docx
диплом овсянкин\юЗАКЛЮЧЕНИЕ.docx
диплом овсянкин\юПлан доклада при защите дипломного проекта по лесопилению.doc
диплом овсянкин\таблицы
диплом овсянкин\четежи
диплом овсянкин
