Роторный измельчитель древесины ДР-500

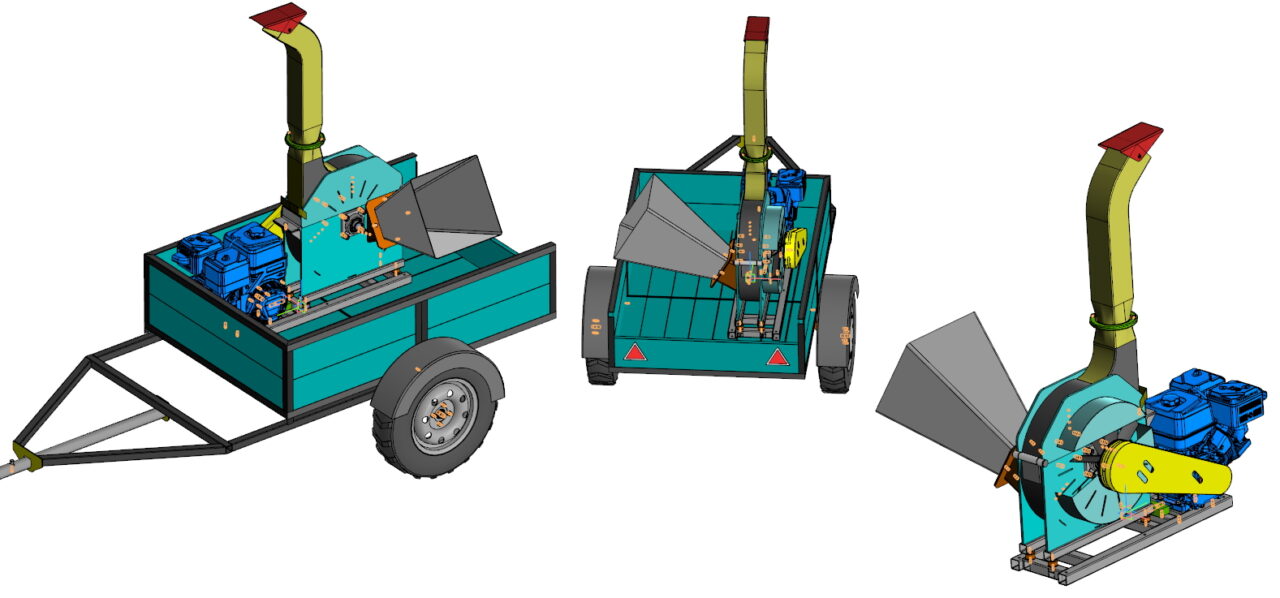

Роторная дробилка измельчитель, диаметр диска ротора 500 мм, установлена в прицеп на раму с виброопорами (4 штуки) rf-v40p с максимальной нагрузкой 40 кг (на 1 шт). Мотор Мотор Lifan KP460 (192F-2T) 20 л.с. габаритная поверхностная модель (взята с сайта).

Состав: 3D сборка, детали, сборочный чертже ротора

Софт: КОМПАС-3D 21

Файлы:

Каталог
Промышленность
Лесное хозяйство и деревообработка
Роторный измельчитель древесины ДР-500

3 Ротор _ ДР-500.01.02.00.00.cdw

3 сп Ротор _ ДР-500.01.02.00.00.spw

300х120х4.m3d

90х80х8.m3d

Image 5.jpg

KP460.m3d

SPZ 1600 Optibelt RED Power 3.m3d

В тр 140х140-500.m3d

Вал.m3d

Вентилятор.a3d

Виброопоры/63904890.jpg

Виброопоры/Виброопора.m3d

Вставка.m3d

Втулка Б.m3d

Втулка крыльчатки.m3d

Втулка М.m3d

Втулка.m3d

Д-2.m3d

Диск сплошной.m3d

Диск.m3d

Диск2.m3d

Дробилка роторная с другим ротором.a3d

Дуга.m3d

Кожух крыльчатки.m3d

Кожух ременнойЗащита ременной передачи _ ДР-500.04.00.00.00.a3d

Козырек.m3d

Корпус.a3d

Корпус.m3d

Косынка.m3d

Крышка.a3d

Лист.m3d

Лопасть крыльчатки.m3d

Лопатка.m3d

Нож режущий.m3d

Нож.m3d

Опора лезвия.m3d

Опора.m3d

Ось 6-6 a11x22 ГОСТ 9650-80 .m3d

Отвод.a3d

Палец.m3d

Переходник.m3d

Плита.m3d

Подшипник 38-ucf208/ucf208.a3d

Подшипник 38-ucf208/ucf208.txt

Подшипник 38-ucf208/ucf208_01.m3d

Подшипник 38-ucf208/ucf208_02.m3d

Подшипник 38-ucf208/ucf208_03.m3d

Подшипник 38-ucf208/ucf208_04.m3d

Подшипник 38-ucf208/ucf208_05.m3d

Подшипник 38-ucf208/ucf208_06.m3d

Подшипник 38-ucf208/ucf208_07.m3d

Подшипник 38-ucf208/ucf208_08.m3d

Подшипник 38-ucf208/ucf208_09.m3d

Подшипник 38-ucf208/ucf208_10.m3d

Подшипник 38-ucf208/ucf208_11.m3d

Подшипник 38-ucf208/ucf208_12.m3d

Подшипник 38-ucf208/ucf208_13.m3d

Подшипник 38-ucf208/ucf208_14.m3d

Полу круг верх.m3d

Полукруг ниж.m3d

Призма натяжная.m3d

Прицеп/01 Рама/Деталь 14 _ ПР 001.00.04.m3d

Прицеп/01 Рама/Деталь ПР 11 _ ПР 001.00.01.m3d

Прицеп/01 Рама/Деталь ПР 12 _ ПР 001.00.02.m3d

Прицеп/01 Рама/Деталь ПР 13 _ ПР 001.00.03.m3d

Прицеп/01 Рама/Деталь ПР 15 _ ПР 001.00.05.m3d

Прицеп/01 Рама/ПР 13 _ ПР 001.00.03.m3d

Прицеп/01 Рама/Рама _ ПР 001.00.00 СБ.a3d

Прицеп/02 Кузов/Деталь ПР15 _ ПР 001.00.05.m3d

Прицеп/02 Кузов/Деталь ПР21 _ ПР 002.00.01.m3d

Прицеп/02 Кузов/Деталь ПР210 _ ПР 002.00.10.m3d

Прицеп/02 Кузов/Деталь ПР22 _ ПР 002.00.02.m3d

Прицеп/02 Кузов/Деталь ПР23 _ ПР 002.00.03.m3d

Прицеп/02 Кузов/Деталь ПР24 _ ПР 002.00.04.m3d

Прицеп/02 Кузов/Деталь ПР25 _ ПР 002.00.05.m3d

Прицеп/02 Кузов/Деталь ПР26 _ ПР 002.00.06.m3d

Прицеп/02 Кузов/Деталь ПР27 _ ПР 002.00.07.m3d

Прицеп/02 Кузов/Деталь ПР28 _ ПР 002.00.08.m3d

Прицеп/02 Кузов/Деталь ПР29 _ ПР 002.00.09.m3d

Прицеп/02 Кузов/Доска борта.m3d

Прицеп/02 Кузов/Доска пола.m3d

Прицеп/02 Кузов/Доска сиденья.m3d

Прицеп/02 Кузов/Доска торца.m3d

Прицеп/02 Кузов/Кузов _ ПР 002.00.00 СБ.a3d

Прицеп/03 Борт/Борт _ ПР 003.00.00 СБ.a3d

Прицеп/03 Борт/Деталь ПР31 _ ПР 003.00.01.m3d

Прицеп/03 Борт/Деталь ПР32 _ ПР 003.00.02.m3d

Прицеп/04 Ступица/Деталь 44 _ ПР 004.00.04.m3d

Прицеп/04 Ступица/Деталь ПР41 _ ПР 004.00.01.m3d

Прицеп/04 Ступица/Деталь ПР42 _ ПР 004.00.02.m3d

Прицеп/04 Ступица/Деталь ПР43 _ ПР 004.00.03.m3d

Прицеп/04 Ступица/Ступица _ ПР 004.00.00 СБ.a3d

Прицеп/05 Сцепка/Деталь ПР 51 _ ПР 005.00.01.m3d

Прицеп/05 Сцепка/Деталь ПР 52 _ ПР 005.00.02.m3d

Прицеп/05 Сцепка/Деталь ПР 53 _ ПР 005.00.03.m3d

Прицеп/05 Сцепка/Деталь ПР 54 _ ПР 005.00.04.m3d

Прицеп/05 Сцепка/Деталь ПР 55 _ ПР 0065.00.05.m3d

Прицеп/05 Сцепка/Деталь ПР 56 _ ПР 005.00.06.m3d

Прицеп/05 Сцепка/Сцепка _ ПР 005.00.00 СБ.a3d

Прицеп/Колесо/Диск колесный.m3d

Прицеп/Колесо/Колесо в сборе.a3d

Прицеп/Колесо/Шина.m3d

Прицеп/Крыло.m3d

Прицеп/Прицеп _ ПР 000.00.00 СБ.a3d

Рама .a3d

Ребро.m3d

Ротор второе исполнение.a3d

Ротор.a3d

Роторная дробилка в сборе _ ДР-500.00.00.00.00.a3d

Ручка.m3d

Ручка1.m3d

Стенка лев..m3d

Стенка прав..m3d

Тр 160х160х5-250.m3d

тр 40х40х3-380.m3d

Труба/Воронка.a3d

Труба/Оболочка.m3d

Труба/Патрубок.m3d

Уголак верх.a3d

Уголак ниж.a3d

Уголок 63-120.m3d

Фланец отвода.m3d

Фланец.m3d

Хомут.m3d

Шайба.m3d

Шв 20.m3d

Шкив ведомый _ ДР-500.01.00.00.04.m3d

Шкив ведущий _ ДР-500.00.00.00.01.m3d

Щека верх.m3d

Щека вых..m3d
