Двоильная машина для кожи ДМ-15

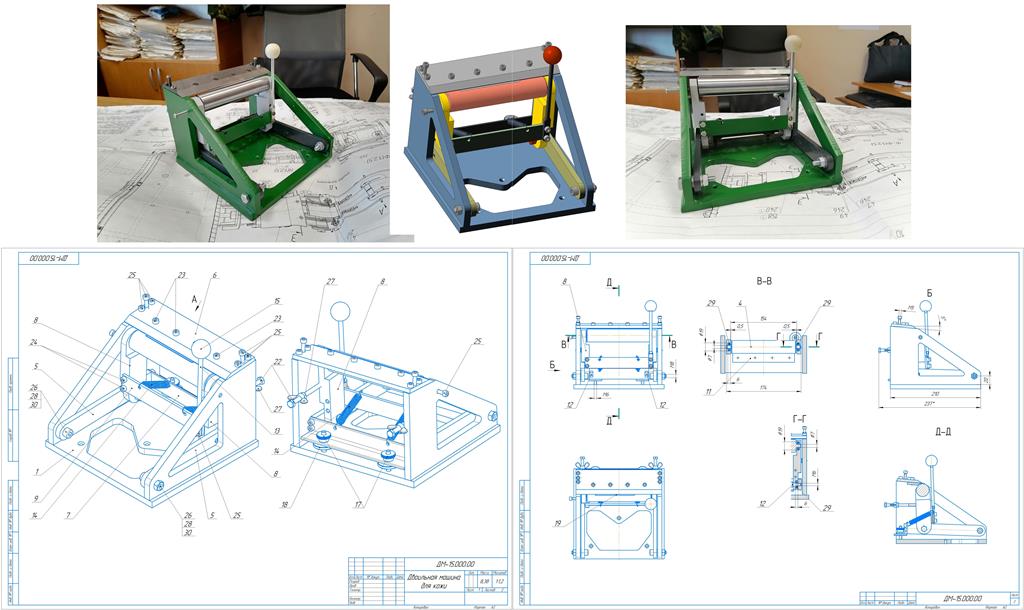

Двоильная машина для кожи - предназначенная для уменьшения толщины кожаной заготовки. Регулируется толщина срезаемой толщины. Также имеется возможность регулировки ножа. Нож используется канцелярский, однако можно использовать верхний нож изготовив его из стали D2. Имеется опытный образец.

Состав: ЗD сборка и чертежи

Софт: КОМПАС-3D 16.1

Файлы:
Двоильная машина для кожи/
Двоильная машина для кожи/ДМ-15.000.04 - Уголок.m3d
Двоильная машина для кожи/ДМ-15.000.00 СБ - Двоильная машина для кожи.cdw
Двоильная машина для кожи/ДМ-15.000.09 - Болт.m3d
Двоильная машина для кожи/ДМ-15.000.01 - Вал.m3d
Двоильная машина для кожи/ДМ-15.000.09 - Болт.cdw
Двоильная машина для кожи/ДМ-15.000.10 - Рукоятка.cdw
Двоильная машина для кожи/ДМ-15.000.04 - Уголок.cdw
Двоильная машина для кожи/ДМ-15.000.03 - Нож.cdw
Двоильная машина для кожи/IMG_20210219_114827.jpg
Двоильная машина для кожи/ДМ-15.000.10 - Рукоятка.m3d
Двоильная машина для кожи/ДМ-15.000.00 - Двоильная машина для кожи/
Двоильная машина для кожи/ДМ-15.000.00 - Двоильная машина для кожи/Плита _ ДМ-15.100.01.cdw
Двоильная машина для кожи/ДМ-15.000.00 - Двоильная машина для кожи/Стойка _ ДМ-15.100.02.cdw
Двоильная машина для кожи/ДМ-15.000.00 - Двоильная машина для кожи/Корпус в сборе _ ДМ-15.100.00.spw
Двоильная машина для кожи/ДМ-15.000.00 - Двоильная машина для кожи/Корпус в сборе _ ДМ-15.100.00.cdw
Двоильная машина для кожи/ДМ-15.000.00 - Двоильная машина для кожи/ДМ-15.100.01 - Плита.m3d
Двоильная машина для кожи/ДМ-15.000.00 - Двоильная машина для кожи/ДМ-15.100.00 - Корпус в сборе.a3d
Двоильная машина для кожи/ДМ-15.000.00 - Двоильная машина для кожи/ДМ-15.100.02 - Стойка.m3d
Двоильная машина для кожи/IMG_20210219_115156.jpg
Двоильная машина для кожи/IMG_20210219_114837.jpg
Двоильная машина для кожи/ДМ-15.000.03 - Нож.m3d
Двоильная машина для кожи/ДМ-15.000.12 - Ручка.cdw
Двоильная машина для кожи/ДМ-15.000.15 - Гайка.m3d
Двоильная машина для кожи/ДМ-15.000.05 - Рычаг.cdw
Двоильная машина для кожи/ДМ-15.000.11 - Пружина.cdw
Двоильная машина для кожи/ДМ-15.000.08 - Планка.cdw
Двоильная машина для кожи/ДМ-15.000.14 - Гайка.cdw
Двоильная машина для кожи/VID_20210219_114708.mp4
Двоильная машина для кожи/ДМ-15.000.01 - Вал.cdw
Двоильная машина для кожи/ДМ-15.000.05 - Рычаг.m3d
Двоильная машина для кожи/IMG_20210219_114816.jpg
Двоильная машина для кожи/нож.m3d
Двоильная машина для кожи/ДМ-15.000.14 - Гайка.m3d
Двоильная машина для кожи/ДМ-15.000.15 - Гайка.cdw
Двоильная машина для кожи/ДМ-15.000.12 - Ручка.m3d
Двоильная машина для кожи/ДМ-15.000.00 - Двоильная машина для кожи.a3d
Двоильная машина для кожи/ДМ-15.000.11 - Пружина.m3d
Двоильная машина для кожи/ДМ-15.000.06 - Планка.cdw
Двоильная машина для кожи/ДМ-15.000.00 СП - Двоильная машина для кожи.spw
Двоильная машина для кожи/ДМ-15.000.06 - Планка.m3d
Двоильная машина для кожи/ДМ-15.000.02 - Рычаг.cdw
Двоильная машина для кожи/ДМ-15.000.02 - Рычаг.m3d
Двоильная машина для кожи/ДМ-15.000.00 - Двоильная машина для кожи.spw
Двоильная машина для кожи/ДМ-15.000.08 - Планка.m3d
