Крепирующий цилиндр диаметром 4200 мм для производства бумаги

Крепирующий цилиндр (янки-цилиндр) для производства бумажной основы из целлюлозы и(или) макулатуры. Диаметр-4200 мм. Ширина-2500 мм. Ширина бумажного полотна-2100 мм. Масса цилиндра - 47 тонн.

Состав: 3D Сборка цилиндра Язык документа

Софт: КОМПАС-3D 14 SP1

Каталог / Промышленность / Лёгкая промышленность / Крепирующий цилиндр диаметром 4200 мм для производства бумаги

Просмотр файлов
Янки-цилиндр 4200 мм\1.23-64250 - Мешающая планка.m3d
Янки-цилиндр 4200 мм\1.23-64251 - Мешающая планка.m3d
Янки-цилиндр 4200 мм\1.23-64252 - Мешающая планка.m3d
Янки-цилиндр 4200 мм\69 805 СБ - Цилиндр крепирующий 4200 мм.a3d
Янки-цилиндр 4200 мм\69 805-01 - Рубашка крепцилиндра 4200 мм .m3d
Янки-цилиндр 4200 мм\69 805-02 - Щековина крепцилиндра 4200 мм.m3d
Янки-цилиндр 4200 мм\69 805-03 - Барабан внутренний.m3d
Янки-цилиндр 4200 мм\69 805-04 - Цапфа лицевая.m3d
Янки-цилиндр 4200 мм\69 805-05 - Цапфа приводная.m3d
Янки-цилиндр 4200 мм\Бугель MS30-500-96.m3d
Янки-цилиндр 4200 мм\Втулка ОН3096Н.m3d
Янки-цилиндр 4200 мм\Втулка упорная.m3d
Янки-цилиндр 4200 мм\Гайка НМ 3096.m3d
Янки-цилиндр 4200 мм\Кольцо внутреннее.m3d
Янки-цилиндр 4200 мм\Кольцо наружное.m3d
Янки-цилиндр 4200 мм\Корпус подшипника SNL 3096 TS.a3d
Янки-цилиндр 4200 мм\Корпус(верхняя часть).m3d
Янки-цилиндр 4200 мм\Крышка корпуса.m3d
Янки-цилиндр 4200 мм\Маслоуказатель.m3d
Янки-цилиндр 4200 мм\Основание корпуса.m3d
Янки-цилиндр 4200 мм\Подшипник 23096 САК-C4W33.a3d
Янки-цилиндр 4200 мм\Подшипник 23096САК-W33 SKF.a3d
Янки-цилиндр 4200 мм\Ролик левый.m3d
Янки-цилиндр 4200 мм\Ролик правый.m3d
Янки-цилиндр 4200 мм\Рым-болт М30 ГОСТ 4751-73.a3d

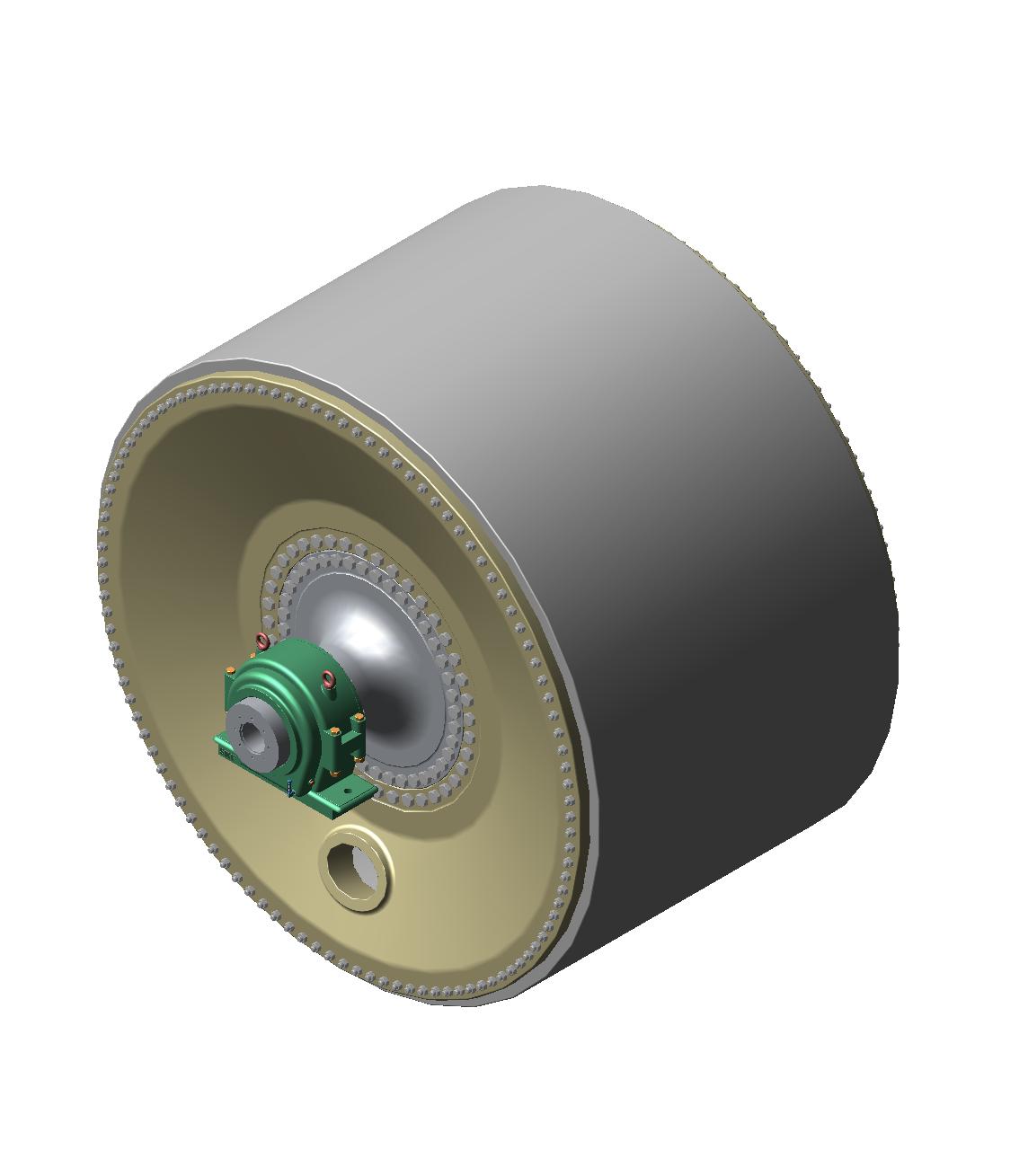

Янки-цилиндр 4200 мм\Цилиндр крепирующий с опорами.a3d
Янки-цилиндр 4200 мм
