Пресс 50т

251

300

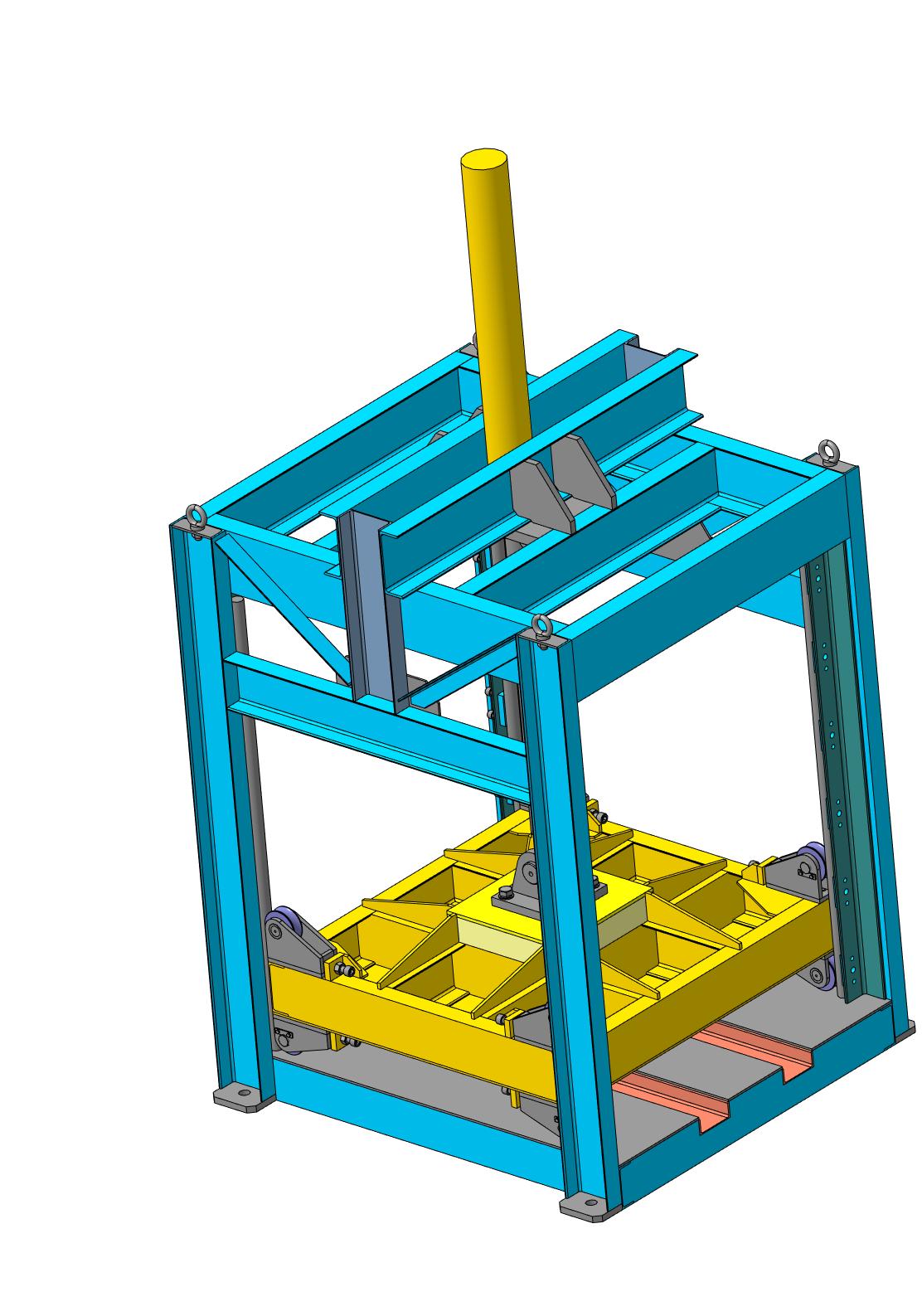

Пресс Q=50т для линии производства сотового картона. Рабочее поле 1700х1500

3D Модели Пресс

Автор

Сергей Чернов

Дата

30.04.2019

Язык

Русский

Состав

3d сборка, конструкторская документация в PDF

Софт

КОМПАС-3D 16.1 Как открыть?

Содержимое архива
