Вакуум-фильтр дисковый с мешалкой

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ
ФАКУЛЬТЕТ ХИМИЧЕСКОЙ ТЕХНОЛОГИИ И ТЕХНИКИ КАФЕДРА МИАХИСП
Разработка проектно-конструкторской документации на вакуум фильтр
Минск 2015

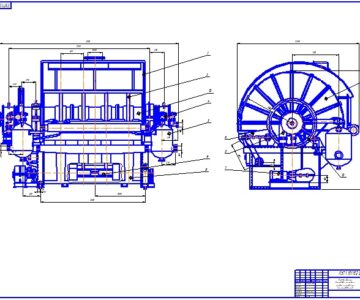

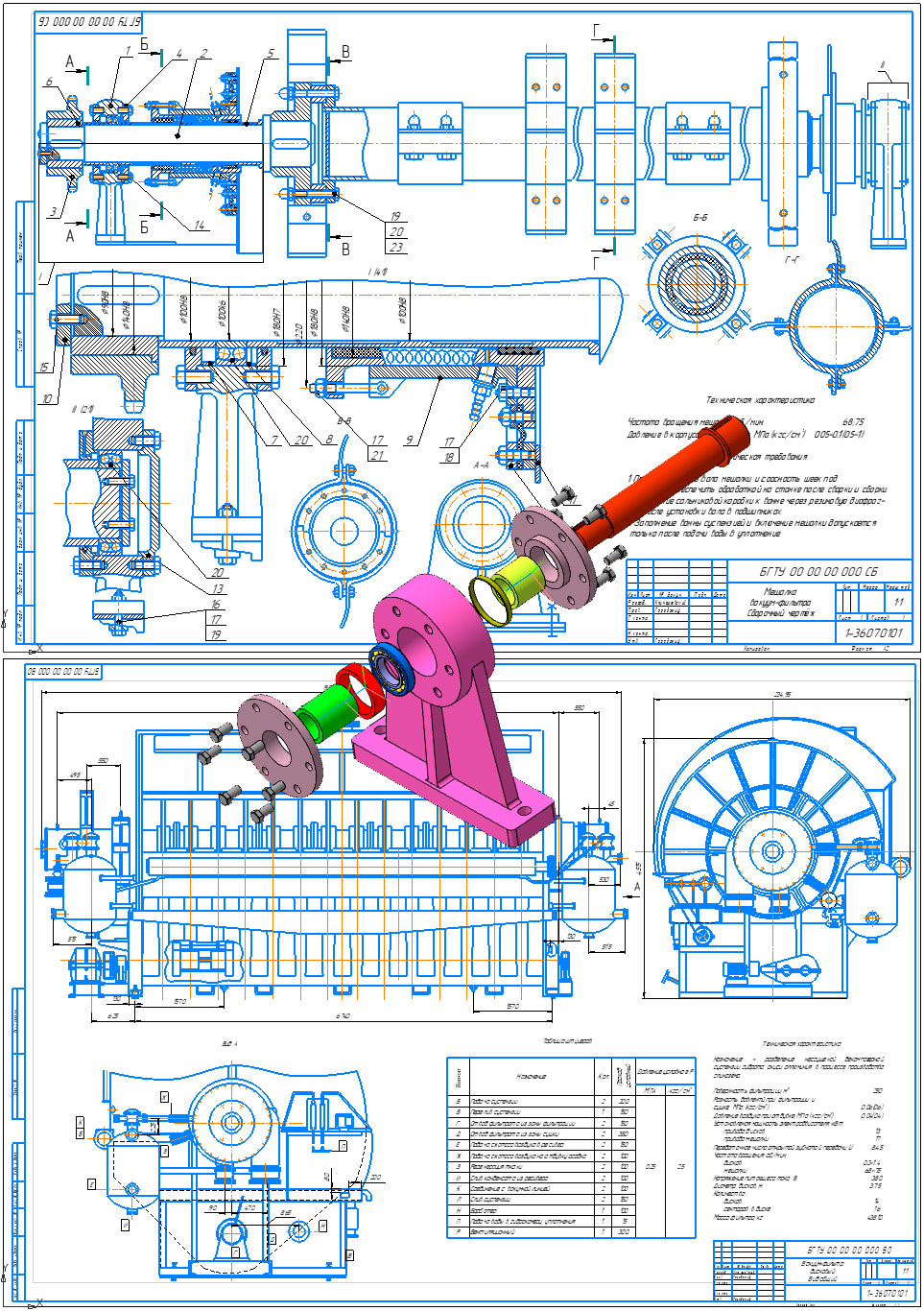

Данный проект состоит из графического материала включает 1 листа общего вида, один лист СБ и 2 листа деталировки. + 3д модель узла. Выполнен в 2х вариантах. Записка только к одному из них. Работа стандартная для БГТУ.

СОДЕРЖАНИЕ
Реферат 3
Введение. 5
1.Основные приёмы работы с библиотекой редукторов в системе КОМПАС-3D V8.0 7
2. Описание конструкции и принципа действия дискового вакуум-фильтра 11
3. Расчет на прочность вала мешалки вакуум-фильтра 14
Заключение 21
Список использованной литературы 22

Целью является разработать проектно-конструкторскую документацию на дисковый вакуум фильтр.

Техническая характеристика Мешалка вакуум-фильтра
Частота вращения мешалки, об/мин. 68;75
Давление в корпусах уплотнения, МПа (кгс/см) 0.05-0.1(0.5-1)

Техническая характеристика вакуум-фильтр дисковый
Назначение - разделение несгущеной декомпозерной суспензии гидрата окиси аллюминия в процессе производства глинозёма.
Поверхность фильтрации, м 250
Разность давлентй при фильтрации и
сушке, МПа (кгс/см) 0.06(0.6)
Давление воздуха при отдувке, МПа (кгс/см) 0.04(0.4)
Установленая мощность электродвигателя, кВт:
привода дисков 13
привода мешалки 17
Передаточное число открытой зубчатой передачи, U 8.45
Частота вращения, об/мин.
дисков 0.2-1.4
мешалки 68-75
Напряжение питающего тока, В 380
Диаметр дисков, м 3.75
Количество :
дисков 14
секторов в диске 16
Масса фильтра, кг 43810
