Стол для сбора отходов ССО-11-6П-Б

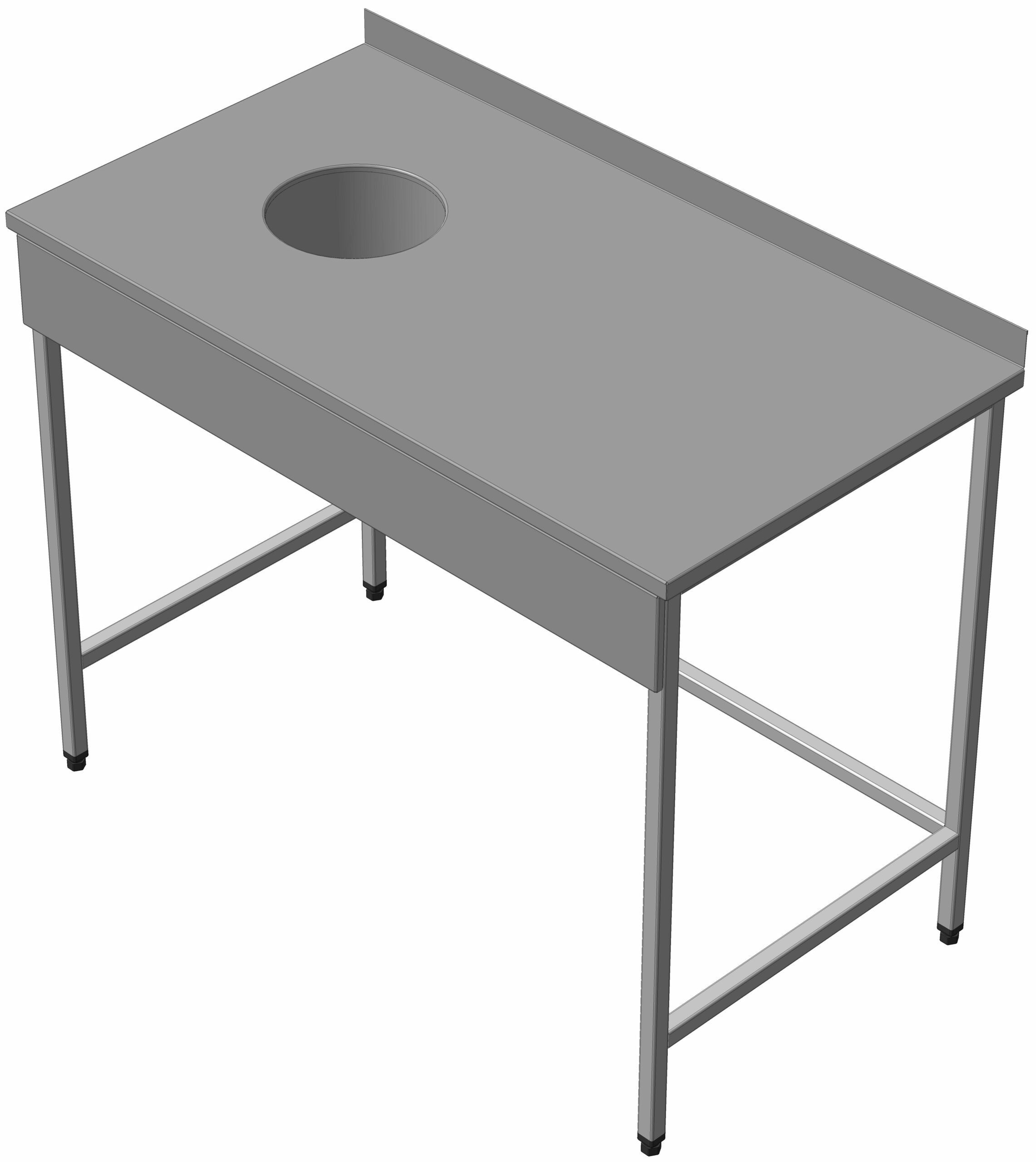

Стол для сбора отходов ССО предназначен для удаления отходов после разделки и обработки пищевых продуктов
при организации технологического процесса пищевых производств и на предприятиях общественного питания.
Материал стола - нержавеющая сталь AISI 304. Удаление пищевых отходов производится через сквозное отверстие диаметром 220 мм с направляющим патрубком в столешнице. Толщина столешницы 25 мм, с внутренней стороны усилена ДСП. Столешницы выполнена с бортом высотой 50 мм. Каркасы сварной, из квадратной трубы 25х25 мм, с регулируемыми по высоте опорами. Длина стола 1100 мм, ширина 600 мм, высота 850 мм.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 15.2

Файлы:
Стол для сбора отходов/
Стол для сбора отходов/~$-1 1.01 - Стойка.m3~
Стол для сбора отходов/~$-1 1.02 - Перекладина.m3~
Стол для сбора отходов/~$-1 1.03-02 - Перекладина.m3~
Стол для сбора отходов/~$О-1 0.00-05 - Стол для сбора отходов.a3~
Стол для сбора отходов/~$О-1 0.01-02 - Щиток.m3~
Стол для сбора отходов/~$О-1 2.02-02 - Плита.m3~
Стол для сбора отходов/~$О-1 2.03 - Обечайка.m3~
Стол для сбора отходов/~$О-1 2.10-02 - Столешница.a3~
Стол для сбора отходов/~$О-1 2.11-02 - Столешница.m3~
Стол для сбора отходов/Опора для трубы 25х25х1.m3d
Стол для сбора отходов/СП-1 1.01 - Стойка.m3d
Стол для сбора отходов/СП-1 1.02 - Перекладина.m3d
Стол для сбора отходов/СП-1 1.03-02 - Перекладина.m3d
Стол для сбора отходов/ССО-1 0.00-05 - Стол для сбора отходов.a3d
Стол для сбора отходов/ССО-1 0.01-02 - Щиток.m3d
Стол для сбора отходов/ССО-1 2.02-02 - Плита.m3d
Стол для сбора отходов/ССО-1 2.03 - Обечайка.m3d
Стол для сбора отходов/ССО-1 2.10-02 - Столешница.a3d
Стол для сбора отходов/ССО-1 2.11-02 - Столешница.m3d
