Ванна-котломойка ВМЦК

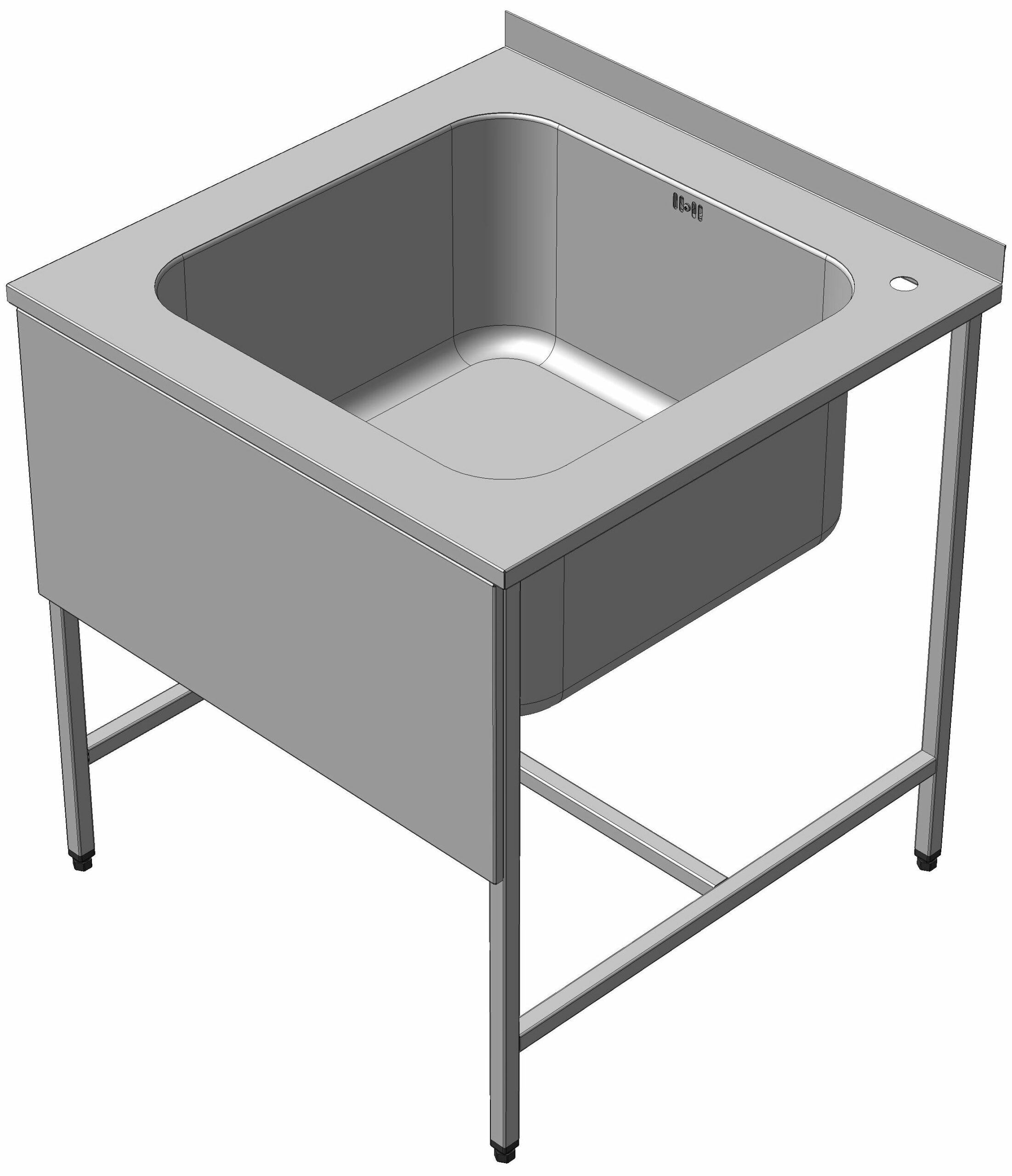

Ванна-котломойка ВМЦК предназначена для мытья крупногабаритной кухонной и столовой посуды, приборов, принадлежностей и инвентаря на предприятиях общественного питания. Материал ванны - нержавеющая сталь AISI 304. Столешница толщиной 25 мм выполнена с бортом высотой 50 мм. В столешницу вварена цельнотянутая ванна с размерами 610х610х330 мм. В столешнице имеется отверстие диаметром 32 мм для установки смесителя. Каркас ванны сварной, из квадратной трубы 25х25 мм. Ванна имеет регулируемые по высоте опоры. Длина ванны 800 мм, ширина 800 мм, высота 850 мм.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 15.2

Файлы:
Ванна-котломойка/
Ванна-котломойка/Ванна цельнотянутая 610х610х330 (Китай)/
Ванна-котломойка/Ванна цельнотянутая 610х610х330 (Китай)/Ванна цельнотянутая 610х610х330 в сборе.a3d
Ванна-котломойка/Ванна цельнотянутая 610х610х330 (Китай)/Выпуск.m3d
Ванна-котломойка/Ванна цельнотянутая 610х610х330 (Китай)/Емкость цельнотянутая 610х610х330.m3d
Ванна-котломойка/Ванна цельнотянутая 610х610х330 (Китай)/Патрубок переливной.m3d
Ванна-котломойка/Ванна цельнотянутая 610х610х330 (Китай)/Патрубок сливной.m3d
Ванна-котломойка/Ванна цельнотянутая 610х610х330 (Китай)/Фильтр съемный.m3d
Ванна-котломойка/Ванна цельнотянутая 610х610х330 (Китай)/Шланг переливной изогнутый.m3d
Ванна-котломойка/ВМЦК-1 0.00 СБ - Ванна моечная.a3d
Ванна-котломойка/ВМЦК-1 0.01 - Панель.m3d
Ванна-котломойка/ВМЦК-1 1.00 СБ - Ванна в сборку.a3d
Ванна-котломойка/ВМЦК-1 1.00 СБ - Ванна.a3d
Ванна-котломойка/ВМЦК-1 1.01 - Столешница.m3d
Ванна-котломойка/ВМЦК-1 2.00 СБ - Каркас.a3d
Ванна-котломойка/ВМЦК-1 2.01 - Стойка.m3d
Ванна-котломойка/ВМЦК-1 2.02 - Перекладина.m3d
Ванна-котломойка/Опора регулируемая для трубы 25х25х1,2.m3d
