Ванна на колесах для живой рыбы

390

1704

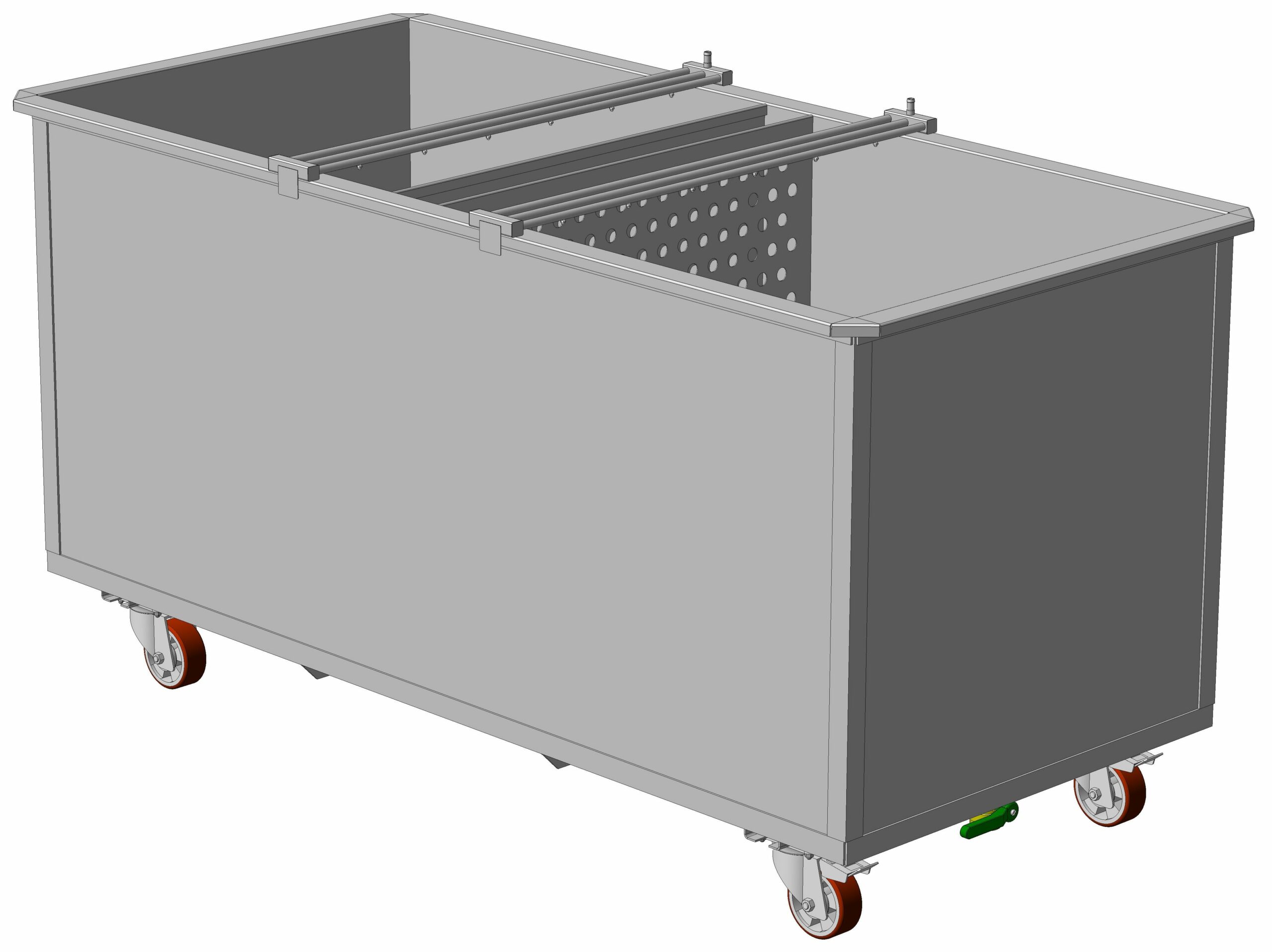

3D модель Ванна на колесах для живой рыбы

Ванна предназначена для транспортирования и хранения живой рыбы на предприятиях торговли. Материал ванны - нержавеющая сталь AISI 304. Оборудована колесными опорами, аэраторами в каждой секции и душирующими устройствами. Подвод воздуха к аэраторам и воды к душам осуществляется через шланги. Для слива воды из ванны предусмотрены два шаровых крана DN32. Внутренние размеры секции: длина 940 мм, ширина 900 мм, глубина 895 мм. Габаритные размеры ванны: длина 2110 мм, ширина 1010 мм, высота 1090 мм.

Ванна емкость

Автор

Юрий Зубрицкий

Дата

31.03.2015

Язык

Русский

Состав

3D Сборки ванны, аэраторов, душей

Софт

КОМПАС-3D 15.2 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Ванна
- Шаровой кран DN32 (1 1-4) ВхВ FIV.m3d
- БД-1 0.03 - Заглушка.m3d
- А-1 0.04 - Патрубок.m3d
- Емкость.a3d
- А-1 0.02 - Патрубок.m3d
- 4680ITP125P63
  - 2.m3d
  - 4680ITP125P63_Flat_STEP-2.03.stp
  - 4680ITP125P63.a3d
  - 3.m3d
  - 1.m3d
  - 4680ITP125P63 Flat.pdf
- Мост.a3d
- Перегородка.m3d
- Поперечина.m3d
- БД-1 0.01 - Труба.m3d
- Плита.m3d
- БД-1 0.04 - Ограничитель.m3d
- Уголок.m3d
- Ребро.m3d
- Стойка.m3d
- Поперечина короткая.m3d
- БД-1 0.02 - Коллектор.m3d
- Стенка торцовая.m3d
- Стенка боковая.m3d
- А-1 0.00 СБ - Аэратор.a3d
- БД-1 0.00 СБ - Блок душей.a3d
- А-1 0.05 - Ниппель.m3d
- Вставка.m3d
- Кран шаровой DN32.m3d
- А-1 0.03 - Опора.m3d
- МПФ 03.102 - Патрубок.m3d
- ММУ-1000М 02.21.002 - Форсунка.m3d
- Ванна.a3d
- 4687ITP125P63
  - 4687ITP125P63 Flat.pdf
  - 4687ITP125P63_Flat_STEP-2.03.stp
  - 2.m3d
  - 4687ITP125P63.a3d
  - 3.m3d
  - 1.m3d
  - 4.m3d
- Патрубок.m3d
- Дно.m3d
- А-1 0.01 - Патрубок.m3d
- Ванна для живой рыбы.a3d
