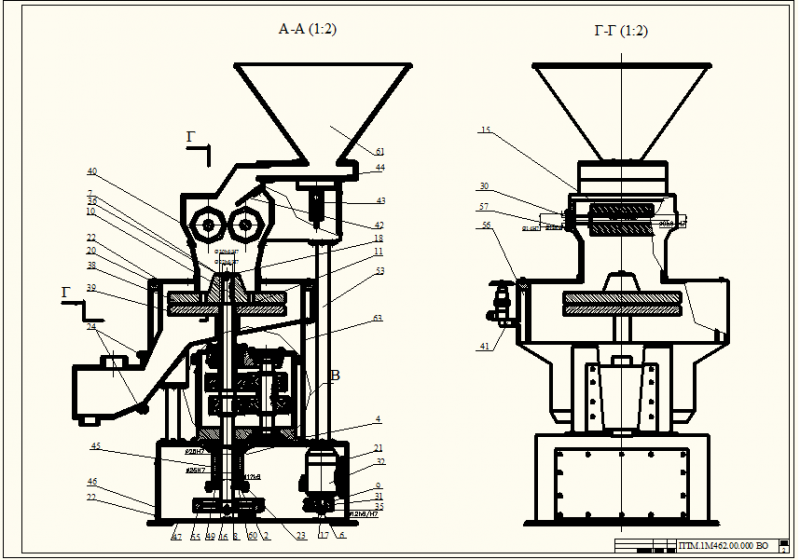

Чертеж мельницы дисковой

Рейтинг: 1000

Софт: КОМПАС-3D 16

Состав: Чертеж общего вида (ВО) - 3А1; Спецификация чертежа общего вида; Вал в сборе (СБ) - 2А1; Спецификация вал в сборе; Технологическая схема - 1 А1; Технологический процесс изготовления пальца -1А1; Экономическая эффективность - 1А1; ПЗ.

Рейтинг: 1500

Софт: КОМПАС-3D 13

Состав: Чертеж общего вида (ВО) - 2А1; Дехнологическая схема работы шаровой мельницы (Д1) - 1А1; Фланец загрузочный (СБ) - 1 А1 + спецификация; Фланец разгрузочный (СБ) - 1А1 + спецификация; Деталировка - 1А1; Технология изготовления зубчатого колеса - 1А1; Экономическая эффективность (Д1) - 1А1, ПЗ.

Рейтинг: 50

Софт: AutoCAD 2011

Состав: Штифтовый измельчитель (ВО), Ротор (СБ), Рама (СБ), Деталировка (Вал, Шкив, плита, опоа, стакан) Спецификации, ПЗ

Рейтинг: 200

Софт: КОМПАС-3D 16 SP1

Состав: Шаровая мельница (СБ), Вал в сборе (СБ), Деталировка (вал), Кинематическая схема (КЗ), Спецификации, Технологический проект (ТП), Сетевой график (СГ), Таблица дефектов (ТД), Карта смазки (КС), Записка

Рейтинг: 150

Софт: КОМПАС-3D 16

Состав: 3D Сборка, чертеж-схема
