Компас

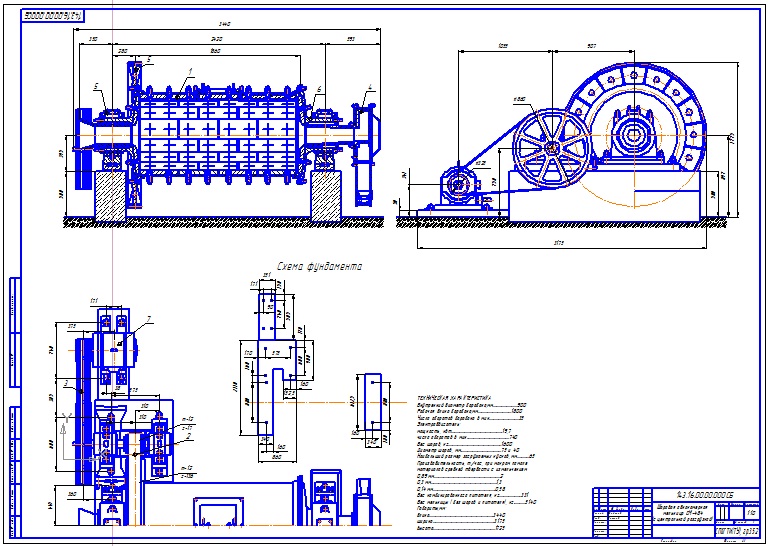

Чертеж шаровой мельница ЦМ-484

шаровая одкамерная мельница ЦМ-484

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Внутренний диаметр барабана,мм.............................900

Рабочая длина барабана,мм.......................................1800

Число оборотов барабана в мин...................................35

Электродвигатель:мощность, квт.............................................................19,7

число оборотов в мин..................................................740

Вес шаров, кг...............................................................1600

Диаметр шаров, мм................................................75 и 40

Наибольший размер загружаемых кусков, мм..............65

Производительность, т/час, при мокром помоле материалов средней твердости с измельчением0,89 мм...............................................................................20,3

мм..............................................................................1,30,14

мм..........................................................................0,58

Вес комбинированного питателя, кг..........................331

Вес мельницы ( без шаров и питателя), кг..............5140

Габариты,мм:длина............................................................................3440

ширина.........................................................................3175

высота.........................................................................1725

Состав: СБ Язык документа

Софт: компас v10

Каталог / Промышленность / МАПП / Измельчение / Чертеж шаровой мельница ЦМ-484

Просмотр файлов
шаровая одкамерная мельница ЦМ-484.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

4 КОММЕНТАРИЕВ

1
2016-04-15 в 00:38 Ответить

Неплохо бы, к чертежам СБ выкладывать спецификацию...

3
2018-03-26 в 13:34 Ответить

Не могу понять производительность мельницы и габаритные размеры. Не могли бы написать сюда тех характеристику в комментарии тут?

4
2018-03-26 в 14:54 Ответить

добавили
