Градирня предназначена для удаления из воды растворённой углекислоты. Представляет собой прямоугольный в плане резервуар, внутри которого находится хордовая насадка из деревянных реек. Подлежащая обработке вода поступает сверху и по рейкам стекает вниз. Воздух нагнетается вентилятором снизу и поднимается вверх, омывая воду, стекающую по рейкам тонким слоем, захватывая с собой из воды углекислоту.
- Главная -
- Чертежи -
- Промышленность -
- Пищевая промышленность -

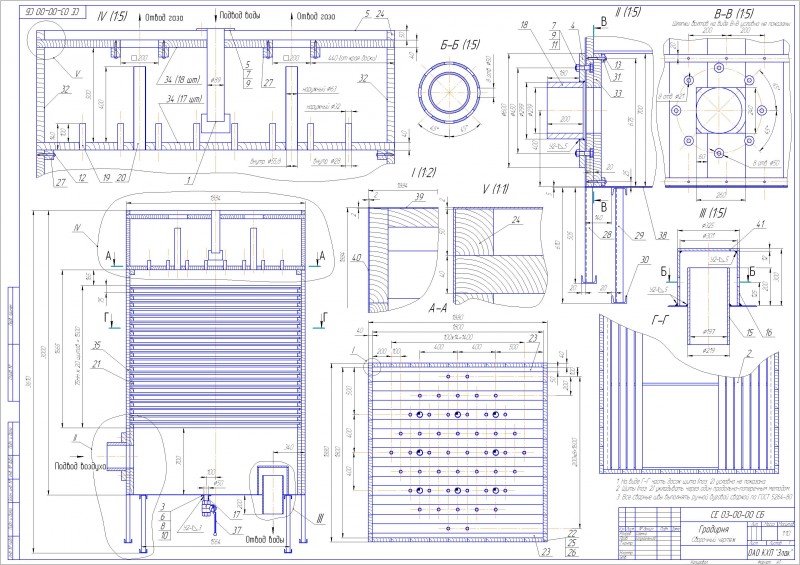

- Чертёж градирни (дегазатора)
Чертёж градирни (дегазатора)
0
205
6697
11
1
20
Сообщить о проблеме
Автор
Евгений Саенко
Дата
23.08.2011
Язык
Русский
Состав
Сборочный чертеж(СБ), Спецификация, Деталировка
Софт
Компас-3D V9
Как открыть?
Отзывов пока нет
Содержимое архива
-
Крышка СЕ-03-00-03.cdw
-
Распылитель СЕ 03-01-00 СБ.cdw
-
СЕ-03-00-00 Градирня.cdw
-
СЕ 04-00-00 СБ Лестница к градирне.cdw
-
Спецификация. Градирня.spw
-
Спецификация. Лестница к градирне.spw
-
Спецификация. Распылитель.spw
-
Фланец СЕ 03-00-02.cdw
-
Фланец СЕ 03-00-04.cdw
-
Щит СЕ 03-02-00 СБ.cdw
