Диффузионный аппарат С-17М

Донской государственный технический университет
Кафедра машиностроительные технологии и оборудование
Курсовой проект по дисциплине "Монтаж и ремонт промышленного оборудования"
На тему: "Диффузионный аппарат С-17М"

Исходные данные Двухшнековый диффузионный аппарат наклонного типа С-17М: вес 161т, производительность 2000т/сут.
В данной работе рассматривается диффузионный аппарат для отжатия сахара из свекольной стружки, относится данный аппарат к оборудованию сахарных заводов.

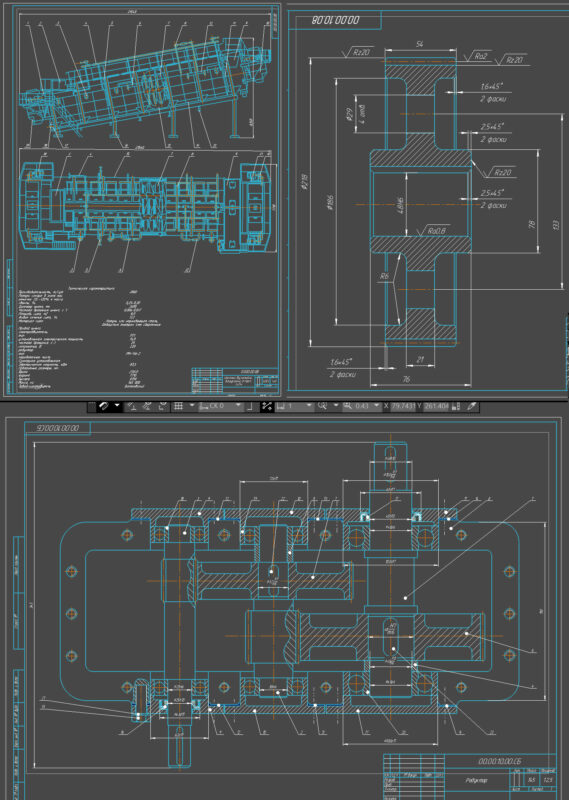

Графическая часть содержит Общий вид аппарата (ОВ), Сборочный чертеж редуктора (СБ) и деталировку (вал и зубчатое колесо).

Введение
1. Устройство и принцип действия оборудования
2. Расчетная часть
3. Монтаж и ремонт
4. Охрана труда
Список литературы

Техническая характеристика
Производительность, т/сут 2000
Потери сахара в жоме при
откачке 115—-120% к массе
свеклы, % 0,25-0,30
Диаметр шнека, мм 2600
Частота вращения шнека, с 1 0,006-0,017
Площадь сита, м2 8,0
Живое сечение сита, % 11,2
Материал сита Латунь или нержавеющая сталь,
Отверстия аметром 4мм сверленные
Привод шнека:
электродвигатель:
тип П71
установленная электрическая мощность 76,0
частота вращения, с-1 25
напряжение, В 220
редуктор:
тип РМ-VIII-2
передаточное число
Суммарная установленная
электрическая мощность, кВт 83,5
Габаритные размеры, мм:
длина 21540
ширина 7710
высота 8150
Масса, кг 165 000
Завод-изготовитель Болоховский
