Дробилка зерна ударная в кормоцехе комплекса крупного рогатого скота

в кормоцехе комплекса крупного рогатого скота СПК «Нагорск» Нагорского района Кировской области»
Данный дипломный проект изложен на 134 страницах компьютерного текста, содержит 16 таблиц, 7 рисунков и 6 приложений, а так же включает 9 листов формата А-1 графического материала.

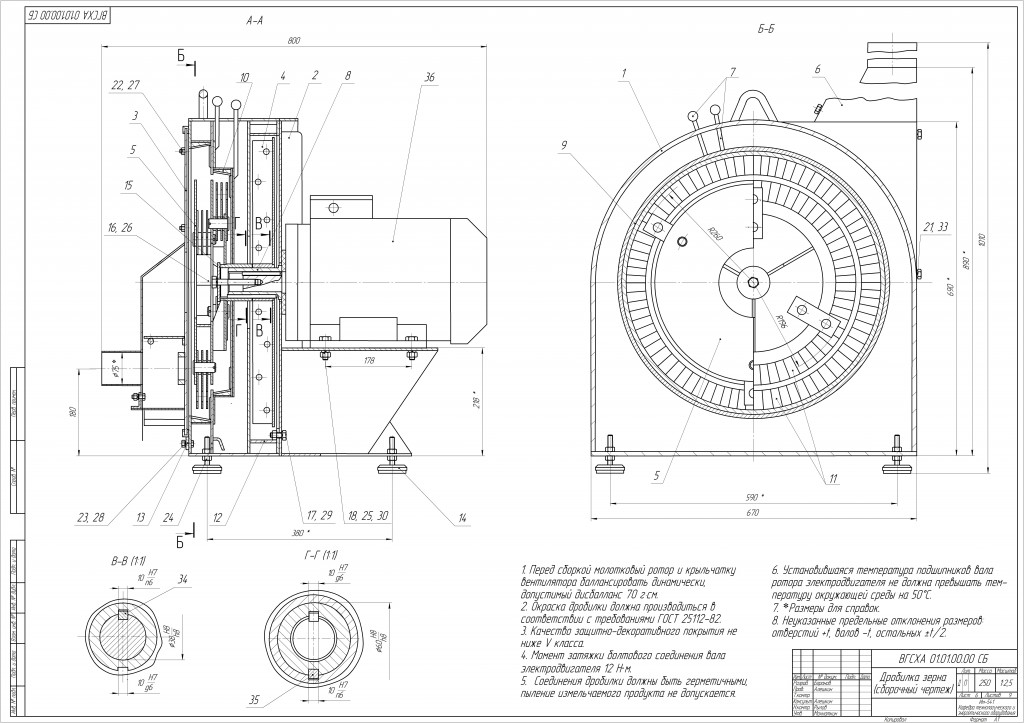

В данном дипломном проекте представлены кормовые рационы, расчет потребности в измельченных концентрированных кормах, произведен выбор технологической схемы приготовления концентрированных кормов, разработана экспериментальная дробилка зерна.
В дипломном проекте приведен анализ хозяйственной деятельности СПК «Нагорск» за последние пять лет. Выявлены перспективы развития производства концентрированных кормов, приведен анализ состояния охраны труда, а также даны рекомендации по охране окружающей среды. Произведен технологический, технико-экономический расчеты проекта и конструкторской разработки.
В заключении сделаны выводы по дипломному проекту.

Техническая характеристика дробилки:
Пропускная способность, кг/ч 800-1100
Зона действия пневматического транспортера, м
загрузка до 10
выгрузка до 5
Диаметр транспортных трубопроводов, мм
всасывающий 75/100
напорный 100/125
соединительный 100
Установленная мощность, кВт 11,0
Частота вращения ротора, мин 2920
Диаметр ротора, мм 515
Ширина дробильной камеры, мм 80
Количество молотков, шт 20
Диаметр дробильной камеры, мм 540
Масса, кг 250
Количество обслуживающего персонала 1

Содержание
Содержание 6
Бизнес-справка 9
Введение 11
1. Обоснование темы проекта 13
2. Анализ производственно-хозяйственной деятельности предприятия 15
2.1 Местоположение предприятия и природно-климатические условия 15
2.2 Состав и структура земельных угодий 16
2.3 Анализ отрасли растениеводства 17
2.4 Анализ отрасли животноводства 18
2.5 Трудовые ресурсы хозяйства 21
2.6 Состав и анализ машинно-тракторного парка 22
2.7 Финансовые показатели деятельности предприятия 25
2.8 Цель и задачи дипломного проекта 26
3 Расчет потребности в кормах. Выбор технологической схемы приготовления кормов 27
3.1 Кормовые рационы 27
3.2 Расчет потребности в кормах 34
3.3 Выбор технологической схемы приготовления кормов в кормоцехе и оборудования 35
3.4 Технологический расчет и выбор оборудования 38
4 Конструкторская разработка дробилка фуражного зерна 43
4.1 Обзор научной и патентной литературы по дробилкам фуражного зерна 43
4.2 Научно-исследовательская работа 48
4.3 Конструкторский расчет элементов дробилки фуражного зерна 55
4.3.1 Энергетический расчет 55
4.3.2 Расчет размеров дробильной камеры 56
4.3.3 Расчет молотка «уравновешенного на удар» 56
4.3.4 Расчет оси молотков 59
4.3.5 Расчет диска ротора на срез 61
4.3.6 Расчет втулки двигателя 61
4.3.7 Расчет ступицы вентилятора 63
4.3.8 Расчет ступицы ротора 63
4.3.9 Расчет соединения накладки и лопасти вентилятора 63
5. Безопасность жизнедеятельности 65
5.1 Актуальность проблемы обеспечения безопасности 65
5.2 Анализ производственного травматизма 66
5.3 Организационно- технические мероприятия по обеспечению безопасности труда 70
5.4 Правила безопасности при работе с молотковой дробилкой 70
5.5 Противопожарные мероприятия 72
5.6 Расчет общего искусственного освещения 73
6 Экологическая безопасность проекта 75
6.1 Актуальность проблемы экологии 75
6.2 Охрана окружающей среды 75
6.3 Экологическое описание предприятия 78
6.4 Проблемы энергосбережения 83
6.5 Экологическое описание конструкторской разработки 84
7. Расчет технологической карты для комплексной механизации работ на животноводческих фермах 86
8. Технико - экономические показатели проекта 95
8.1. Технико - экономические показатели кормоцеха 95
8.2 Технико-экономические показатели конструкторской разработки 102
Заключение 110
Литература 111
