Дымогенератор для холодного копчения с аквариумным компрессором

Дымогенератор предназначен для холодного копчения. Принцип работы заключается в следующем. Корпус наполняется древесной щепой до уровня медной трубки. Далее через нижнее отверстие диаметром 12 мм щепа розжигается. К штуцеру форсунки подключается аквариумный компрессор который вытягивает дым из корпуса через трубу в ЛЮБУЮ емкость где развешена копченость. В этой емкости в верхней части насверлить несколько отверстий для циркуляции дыма.

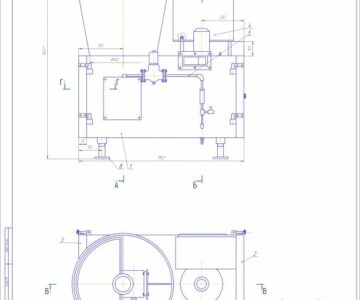

Состав: 3D-модель, СБ, деталировка, спецификация Язык документа

Софт: КОМПАС-3D 15 SP2
