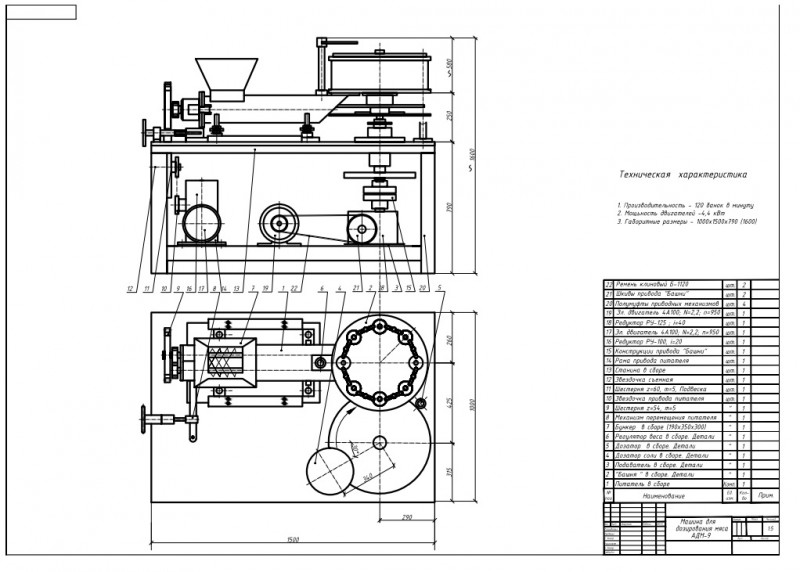

машина для дозирования мяса ADM-9

Фасовочная машина АДМ-9 имеет операционный ротор, выполненный в виде звездочки. Она предназначена для фасования в металлические банки мяса, жира и соли с перцем при изготовлении консервов «Мясо тушеное».
Техническая характеристика:
Скорость вращения дозирующей «Башни», об/мин 15
Потребляемая мощность, кВт 4,4
Число оборотов, об/мин 950
Электродвигатель 4А100, шт 2
Редуктор Р4-125, 40
Редуктор Р4-100, 20
Габаритные размеры, мм 1000х1500х1600
Комплектность:АДМ 1
Пульт управления 1
Комплект из 8 ножей 1

Состав: ВО

Софт: AutoCAD, DWG

Файлы:

Каталог / Промышленность / МАПП / машина для дозирования мяса ADM-9

ADM.dwg
