Машина для мойки банок

Эта машина для мойки банок используется при производстве тунца. Эта промывка производится после того, как рыба будет упакована. чтобы очистить пятно снаружи банки.

Техническая спецификация :
- Размер Высота = 1425 мм / Длина = 2058 мм / Глубина = 750 мм
- Двигатель "КОНКАР" 3~ 220/380 В, 0,75 кВт.
- редуктор 1: 10
- Насос Grundfos,LP50-200/185,P2 4,00кВт 50 Гц IP55
- Материал конструкции SUS304

This can washing machine Used in tuna production. This washing is done after the fish is finished packing. to clean the stain outside the can.

Technical Specification :
- Dimension Height = 1425 mm / Length = 2058 mm / Depth = 750 mm
- Motor "KONCAR" 3~ 220/380V, 0.75kw.
- REDUCE GEAR 1 : 10
- Grundfos Pump,LP50-200/185,P2 4.00kw 50Hz IP55
- Material of structure SUS304

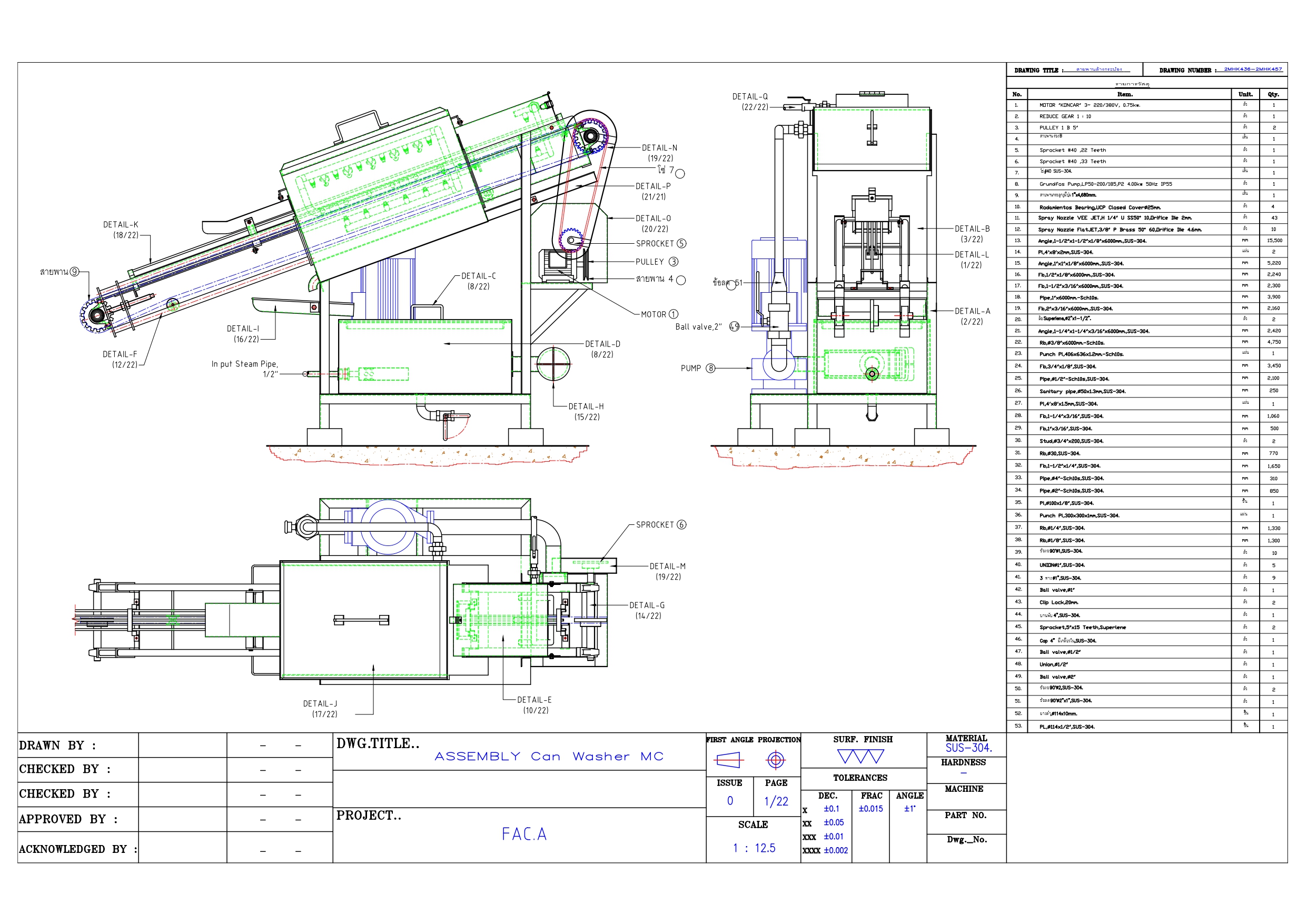

Состав: Assembly and parts detail drawing.

Софт: AutoCAD 2013

Файлы:
Can washing mc/
Can washing mc/Can washing MC Sheet 1-22.dwg
Can washing mc/Can washing MC Sheet 10-22.dwg
Can washing mc/Can washing MC Sheet 11-22.dwg
Can washing mc/Can washing MC Sheet 12-22.dwg
Can washing mc/Can washing MC Sheet 13-22.dwg
Can washing mc/Can washing MC Sheet 14-22.dwg
Can washing mc/Can washing MC Sheet 15-22.dwg
Can washing mc/Can washing MC Sheet 16-22.dwg
Can washing mc/Can washing MC Sheet 17-22.dwg
Can washing mc/Can washing MC Sheet 18-22.dwg
Can washing mc/Can washing MC Sheet 19-22.dwg
Can washing mc/Can washing MC Sheet 2-22.dwg
Can washing mc/Can washing MC Sheet 20-22.dwg
Can washing mc/Can washing MC Sheet 21-22.dwg
Can washing mc/Can washing MC Sheet 22-22.dwg
Can washing mc/Can washing MC Sheet 3-22.dwg
Can washing mc/Can washing MC Sheet 4-22.dwg
Can washing mc/Can washing MC Sheet 5-22.dwg
Can washing mc/Can washing MC Sheet 6-22.dwg
Can washing mc/Can washing MC Sheet 7-22.dwg
Can washing mc/Can washing MC Sheet 8-22.dwg
Can washing mc/Can washing MC Sheet 9-22.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: user-6740573
Дата: 2023-08-24
Просмотры: 33
Язык: Английский Язык документа
