Мельница роликомаятниковая

Роликомаятниковая мельница СМ-493А

Техническая характеристика
Производительность (при помоле мела), т/ч 24,4
Крупность загружаемых кусков, мм 12 - 40
Мощность привода, кВт 75
Диаметр размольного кольца, мм 1040
Диаметр ролика, мм 400
Число маятников 3
Частота вращения вертикального вала, об/мин 156

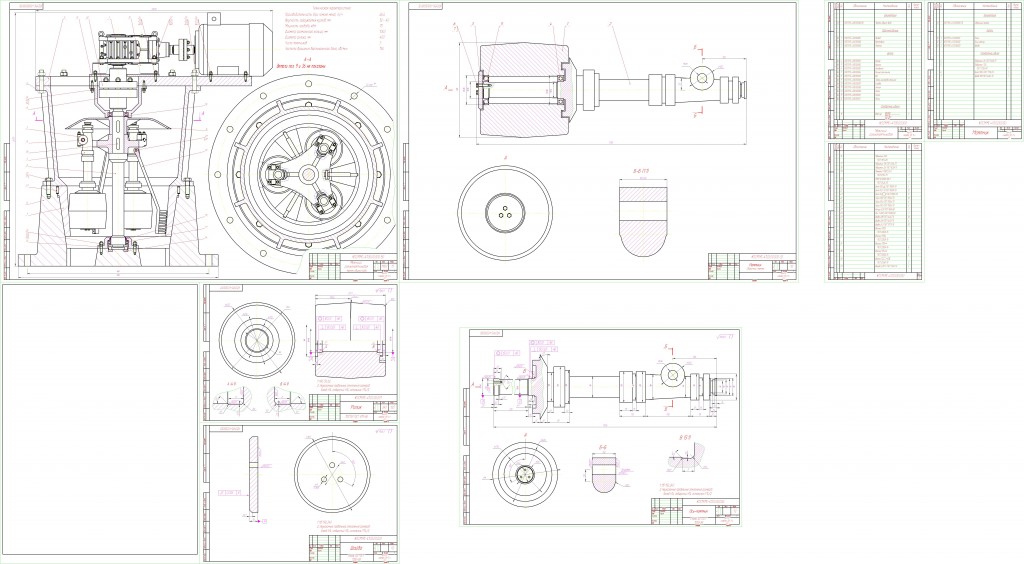

Состав: Сборочный чертеж (СБ), Деталировка, Спецификации Язык документа

Софт: AutoCAD

Файлы:

Чертежи 1.1.frw
Чертежи 2.frw
Чертежи 2.2.frw
Чертежи 1.frw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 2 946

209 FavoriteLoadingДобавить в избранное

  • Программа для просмотра
    DWG TrueView

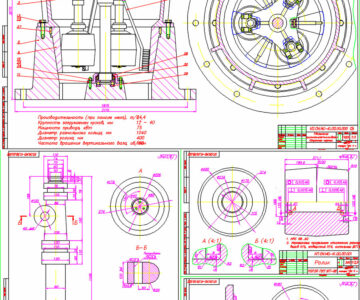

    • Еще чертежи и проекты по этой теме:


    Рейтинг: 40

    Софт: КОМПАС-3D 16

    Состав: Габаритная модель одной деталью

    0  0 0
    Фрезерно-струйная мельница ФСМ-7 (габаритная модель)

    Рейтинг: 20

    Софт: КОМПАС-3D 16.0.10

    Состав: Чертёж формата А3x3

    0  0 0

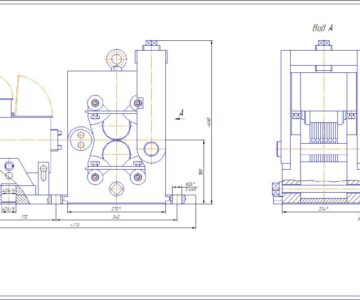

    Клеть мельницы
