Конкурс асов 3D-моделирования

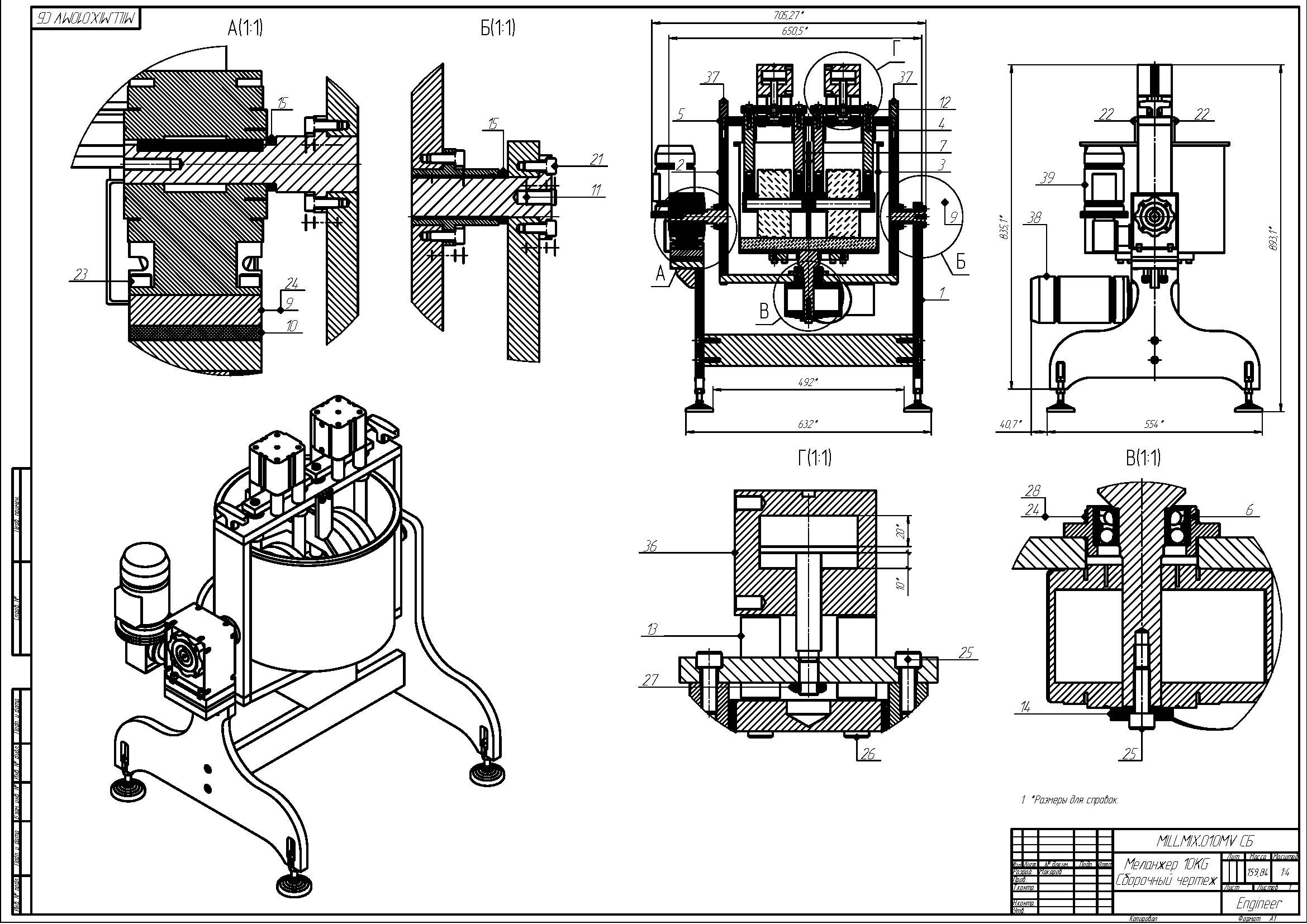

Мельница с гранитными дисками, для помола какао-крошки и производства шоколада - Меланжер.

MILL.MIX.010MV. Меланжер. Рабочая загрузка 10 - 12 кг. Механический поворот рабочей емкости для слива готового продукта. Питание 3 или 1 фаза * 220-380/110-240В~50/60Гц *. Мощность главного привода - 0.75 кВт /1.0 л.с. Гранитные роллы, сила давления - 630 кг. Система давления воздуха, МПа / максимальный расход воздуха, НЛ/мин - 0,6/3,0 . Максимальная скорость вращения кастрюли при 50 Гц. 112 об/мин. Размеры станка /упаковки, не более, мм - 900*740*600 / 1100*950*800. Габариты шкафа управления, мм - 1280*400*630. Максимальный Вес, нетто/брутто, кг/кг - 160/174.

Состав: Сборочный чертеж (СБ). Спецификация. Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Промышленность / Пищевая промышленность (МАПП) / Мельница с гранитными дисками, для помола какао-крошки и производства шоколада - Меланжер.

MILL.MIX.010MV\MILL.MIX.010MV Меланжер 10KG - А1.cdw
MILL.MIX.010MV\MILL.MIX.010MV Спецификация.spw
MILL.MIX.010MV
