Модернизация водоотделителя ВДМ-15 с установкой промывочного устройства

Смілянський Технікум Харчових Технологій
Дипломний проект по дисципліні "Експлуатація та ремонт обладнання харчових виробництв"

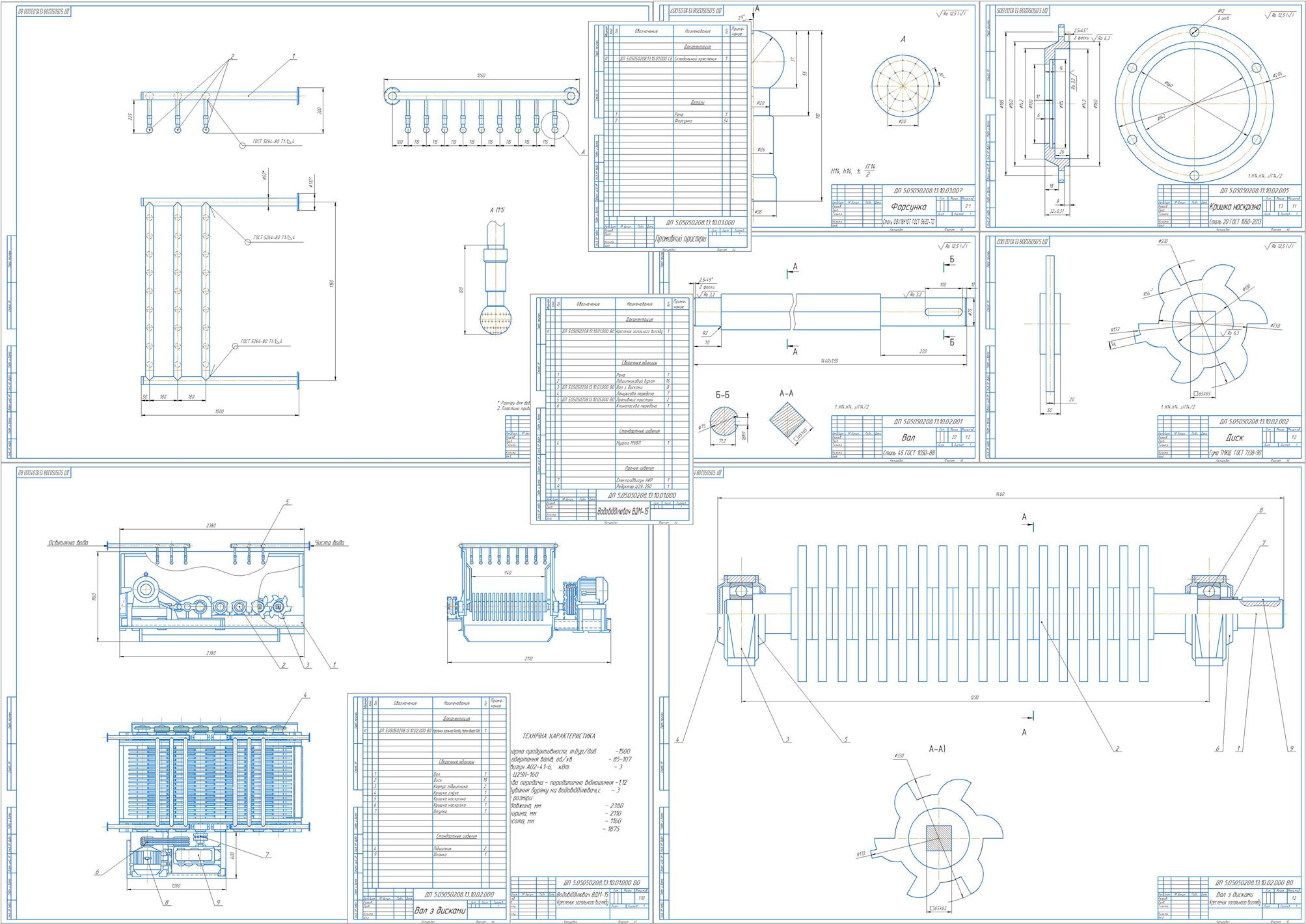

На тему "Модернізація водовідділювача ВДМ-15 з встановленням промивного пристрою"
Сміла 2017 р.

Початкові дані Водовідділювача ВДМ-15:
Технічна норма продуктивності, т.бур/доб -1500
Частота обертання валів, об/хв - 85-107
Електродвигун АО2-41-6, кВт - 3
Редуктор Ц2УН-160
Клинопасова передача - передаточне відношення -1,12
Час перебування буряку на водовідділювачі,с - 3
Габаритні розміри:
довжина, мм - 2380
ширина, мм - 2110
висота, мм - 1160
Маса,кг - 1875

Вміст
Вступ
1 Загальна частина. Аналітичний огляд існуючих конструкцій обладнання
2 Конструктивно-технологічна частина
2.1 Перспективні напрямки удосконалення конструкції обладнання та сутність модернізації
2.2 Будова та принцип дії модернізованого обладнання
2.3 Особливості підбору конструкційних матеріалів
2.4 Технологічний процес виготовлення деталі або складання обладнання
3 Експлуатаційно-ремонтна частина
3.1 Правила експлуатації та обслуговування модернізованого обладнання
3.2 Технологічний процес монтажу модернізованого обладнання
3.3 Технологічний процес ремонту модернізованого обладнання
4 Розрахункова частина
4.1 Розрахунки потужності та конструктивних елементів модернізованого обладнання
4.2 Розрахунки елементів такелажних пристроїв для монтажу вузлів модернізованого обладнання або пристроїв для ремонту
4.3 Розрахунки балок, колон та фундаментів для монтажу модернізованого обладнання
4.4 Розрахунок води на водовідділювачі та підбір насоса
5 Заходи з охорони праці та навколишнього природного середовища
6 Розробка кошторисної документації. Економічне підтвердження доцільності модернізації
7 Висновки. Очікувані наслідки модернізації
Перелік джерел посилання
