Емкость для молока

Емкость, выполненная из нержавеющей стали, предназначена для временного хранения молока. Объем емкости 0,5 кубических метров. Емкость стоит вертикально на регулируемых ножках. Толщина стенки 2 мм. Имеется съемная крышка.

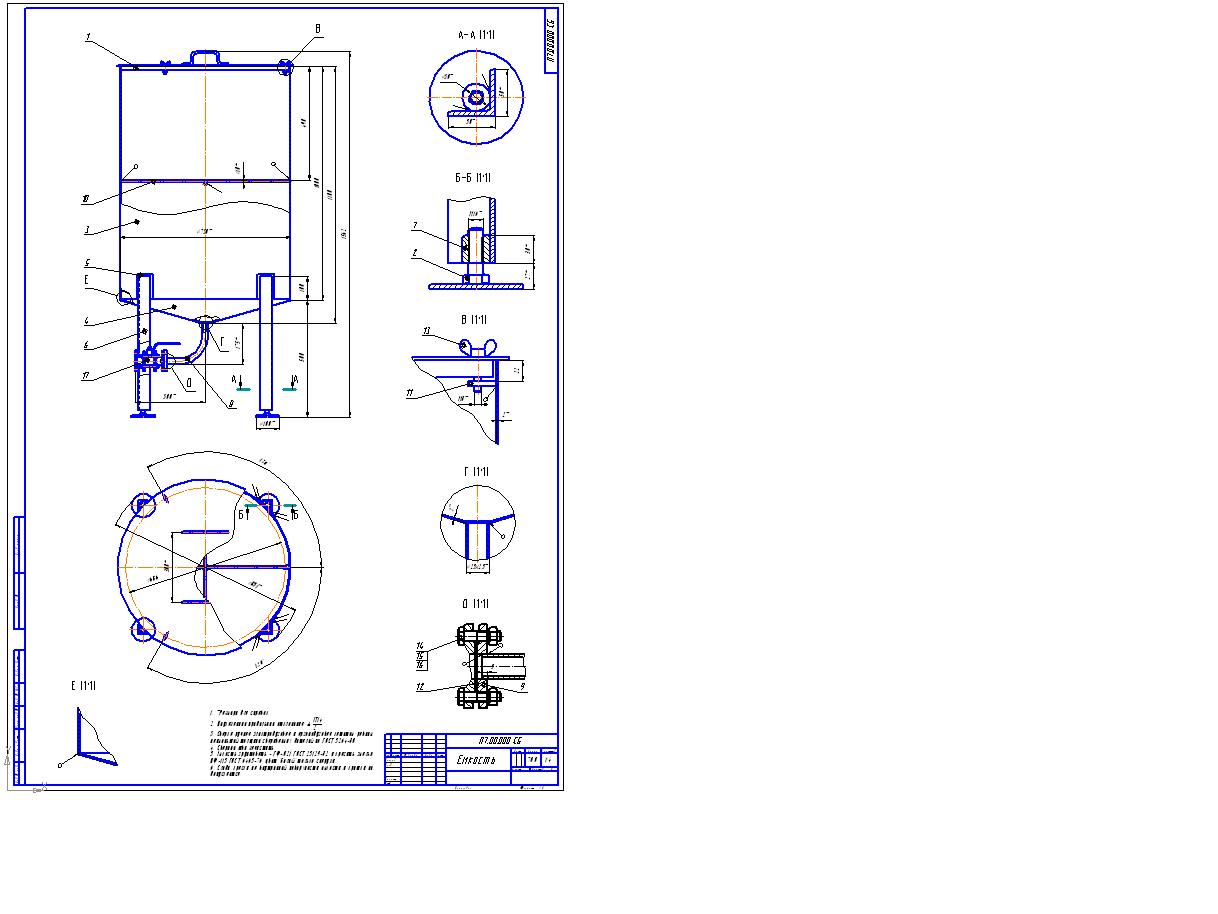

Состав: Сборочный чертеж емкости, крышки, опоры. Деталировка (обечайка, фланец, диск, труба, ручка, пята, прокладка, накладка, днище, гайка, лист). Спецификация емкости, крышки, опоры

Софт: КОМПАС-3D 12

Файлы:
Ёмкость для молока/
Ёмкость для молока/Сборочный чертеж крышка.cdw
Ёмкость для молока/Гайка 007.cdw
Ёмкость для молока/Накладка.cdw
Ёмкость для молока/Спецификация емкость.spw
Ёмкость для молока/Ручка.cdw
Ёмкость для молока/Гайка 011.cdw
Ёмкость для молока/Обечайка.cdw
Ёмкость для молока/Спецификация опора.spw
Ёмкость для молока/Лист ф750.cdw
Ёмкость для молока/Сборочный чертеж емкость.cdw
Ёмкость для молока/Днище.cdw
Ёмкость для молока/Пята.cdw
Ёмкость для молока/Труба.cdw
Ёмкость для молока/Фланец.cdw
Ёмкость для молока/Прокладка.cdw
Ёмкость для молока/Спецификация крышка.spw
Ёмкость для молока/Сборочный чертеж опора.cdw
Ёмкость для молока/Диск.cdw
