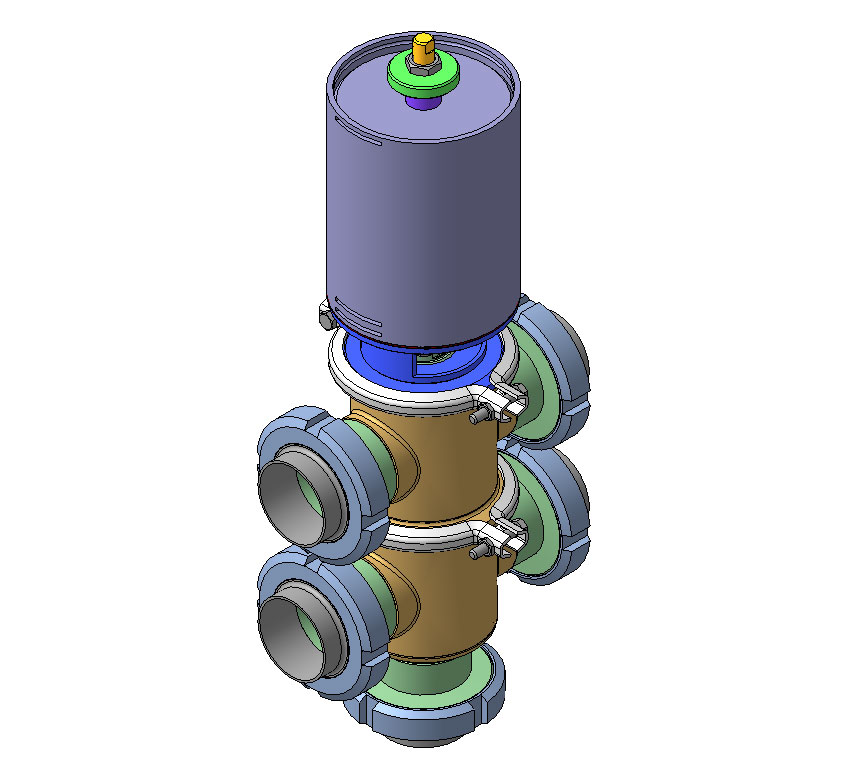

Клапан седельный типа ИУБП

Клапаны типа ИУБП предназначены для дистанционного управления потоками молока, жидких молочных продуктов и моющих растворов согласно команд, поступающих от системы дистанционного управления. Применяется для автоматизации процессов на предприятиях пищевой промышленности.
Температура рабочей среды до 95 град. Цельсия.
Рабочее давление среды: до 5 атм.
Диаметр условного прохода 50 мм.
Привод пневмопружинный.
Продолжительность переключения не более 2 с.
Рабочее давление сжатого воздуха от 0,55 до 0,60 МПа.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 13

Файлы:
⨯ \㫪 १졮 (ਠ2).m3d
Клапан типа ИУБП\Втулка резьбовая с уплотнением.a3d
Клапан типа ИУБП\Втулка центровочная.m3d
Клапан типа ИУБП\гайка шлицевая ду50.m3d
Клапан типа ИУБП\Гильза.a3d
Клапан типа ИУБП\Гильза.m3d
Клапан типа ИУБП\Дно цилиндра
Клапан типа ИУБП\Дно цилиндра
Клапан типа ИУБП\Донце 82х2.m3d
Клапан типа ИУБП\Исполнительны механизм НЗ.a3d
Клапан типа ИУБП\Клапан-00.a3d
Клапан типа ИУБП\Кольцо С22.m3d
Клапан типа ИУБП\Кольцо стопорное.m3d
Клапан типа ИУБП\Кольцо уплотнительное 020-024-25.m3d
Клапан типа ИУБП\Кольцо уплотнительное 074-080-36.m3d
Клапан типа ИУБП\Кольцо уплотнительное 18.m3d
Клапан типа ИУБП\кольцо уплотнительное ду50.m3d
Клапан типа ИУБП\Кольцо уплотнительное штока.m3d
Клапан типа ИУБП\Кольцо уплотнительное.m3d
Клапан типа ИУБП\конический патрубок длинный ду50.m3d
Клапан типа ИУБП\Корпус верхний-крестовина.a3d
Клапан типа ИУБП\Корпус нижний-крестовина.a3d
Клапан типа ИУБП\Крестовина 82х2.m3d
Клапан типа ИУБП\Крышка цилиндра
Клапан типа ИУБП\Крышка цилиндра-в.a3d
Клапан типа ИУБП\Крышка-кольцо.m3d
Клапан типа ИУБП\Манжета металл.m3d
Клапан типа ИУБП\Манжета резина.m3d
Клапан типа ИУБП\Манжета.a3d
Клапан типа ИУБП\муфта Ду 50.a3d
Клапан типа ИУБП\Направляющая
Клапан типа ИУБП\Направляющая
Клапан типа ИУБП\Направляющая сварная.a3d
Клапан типа ИУБП\Ось резьбовая.m3d
Клапан типа ИУБП\Поршень-в.a3d
Клапан типа ИУБП\Поршень-в.m3d
Клапан типа ИУБП\Пружина 80х5-9(f1).m3d
Клапан типа ИУБП\резьбовой патрубок длинный ду50.m3d
Клапан типа ИУБП\Седло 82х2.m3d
Клапан типа ИУБП\Скоба.m3d
Клапан типа ИУБП\Тарелка 1-в.m3d
Клапан типа ИУБП\Тарелка 3-в.m3d
Клапан типа ИУБП\Труба
Клапан типа ИУБП\Фланец
Клапан типа ИУБП\Цилиндр.m3d
Клапан типа ИУБП\Шайба.m3d
Клапан типа ИУБП\Шток большой-в.a3d
Клапан типа ИУБП\Шток большой.m3d
Клапан типа ИУБП\Шток-в.m3d
Клапан типа ИУБП\Штуцер.m3d
Клапан типа ИУБП
