Маслообразователь

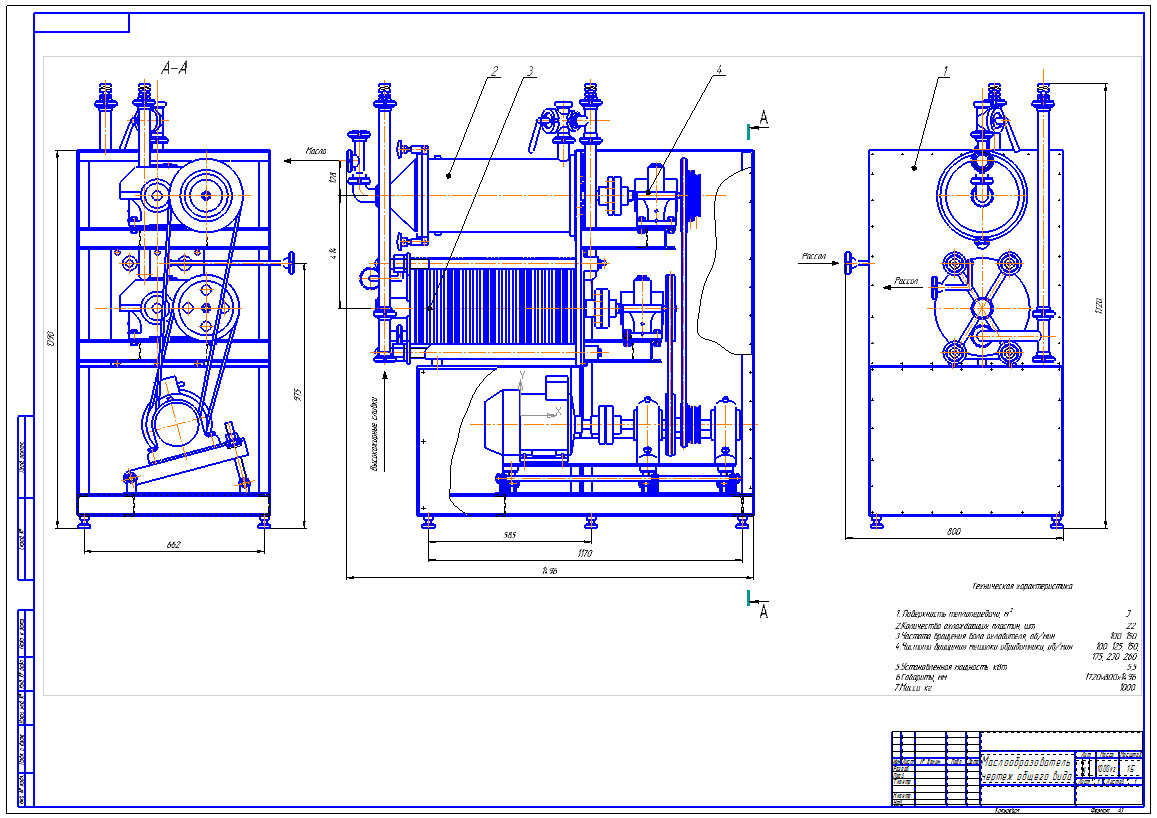

Молочное производство. Чертеж маслообразователя, вид общий, формат А1. Экспликация к чертежу нет.

Техническая характеристика
1. Поверхность теплопередачи, м 3
2.Количество охлаждающих пластин, шт 22
3.Частота вращения вала охладителя, об/мин 100, 150
4.Частота вращения мешалки обработника, об/мин 100, 125, 150,
175, 230, 260
5.Установленная мощность, кВт 5,5
6.Габариты, мм 1720 800 1496
7.Масса, кг 1000

Состав: Сборочный чертеж (СБ) Язык документа

Софт: КОМПАС-3D 14

Файлы:
маслообразователь\Чертеж маслообразователя.cdw
маслообразователь\Экспликация к маслообразователю.spw
маслообразователь
