Насос роторный В3-ОРА-А2

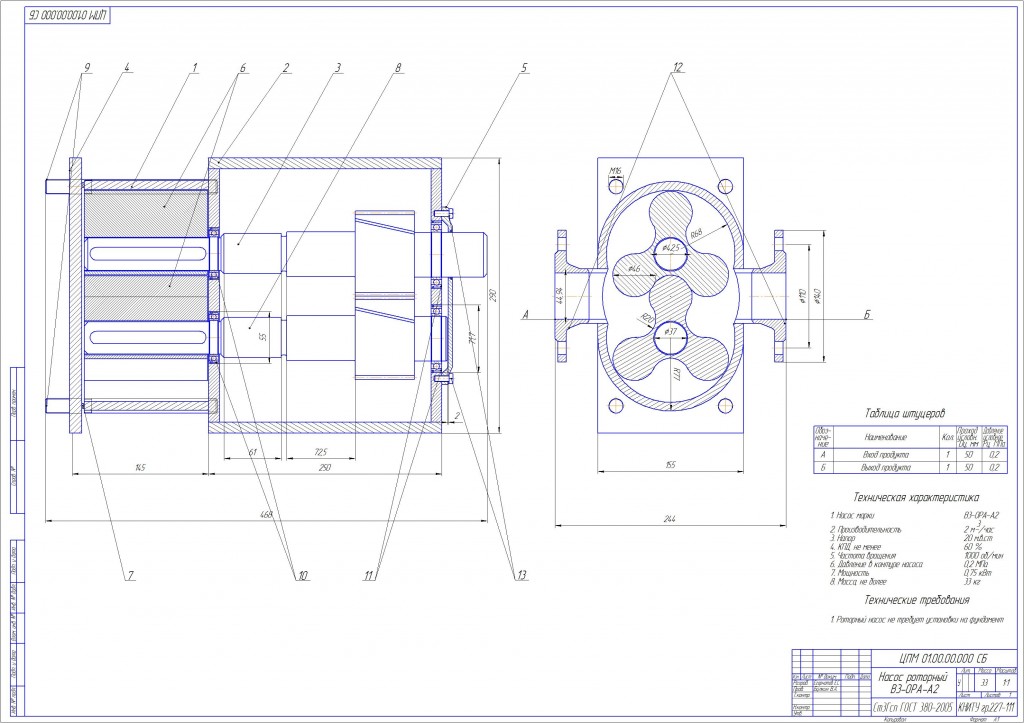

Насос роторный В3-ОРА-А2 для перекачивания молочных продуктов. Чертежи: вид общий, деталировка, спецификация

Техническая характеристика
1. Насос марки В3-ОРА-А2
2. Производительность 2 м/час
3. Напор 20 м.в.ст4. КПД, не менее 60 %
5. Частота вращения 1000 об/мин
6. Давление в контуре насоса 0,2 МПа
7. Мощность 0,75 кВт
8. Масса, не более 33 кг

Состав: Вид общий (ВО), Деталировка, Спецификация, Ротор Язык документа

Софт: Компас v12

Файлы:

Каталог / Промышленность / МАПП / Молочное / Насос роторный В3-ОРА-А2

Насос\Деталировка\Вал ведомый.bak
Насос\Деталировка\Вал ведомый.cdw
Насос\Деталировка\Вал.bak
Насос\Деталировка\Вал.cdw
Насос\Деталировка\Крышка камеры.cdw
Насос\Деталировка\Крышка редуктора.cdw
Насос\Деталировка\Прокладка.cdw
Насос\Деталировка\Ротор.cdw
Насос\Насос.cdw
Насос\Спецификация\Спецификация.bak
Насос\Спецификация\Спецификация.cdw
Насос\Деталировка
Насос\Спецификация
Насос
