Обоечная машина Р3-БГО

919

500

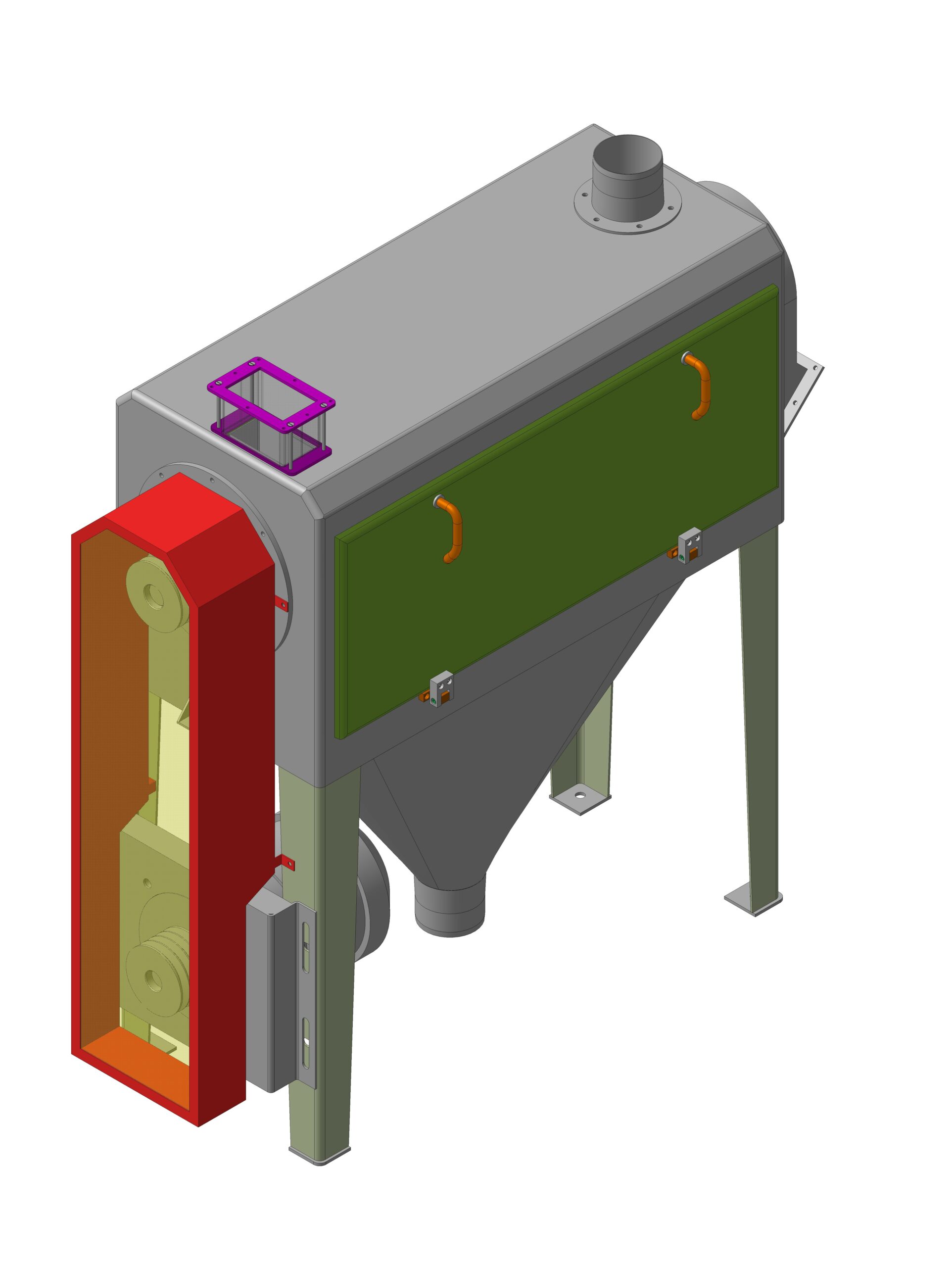

Машина обоечная горизонтальная Р6-БГО-6 предназначена для очистки поверхности зерна от пыли, надорванных в процессе обработки плодовых оболочек, а также для частичного отделения зародыша, бородки и устанавливается в зерноподготовительных отделениях мельниц.
Очистка зерна происходит путем его поступления в приемную камеру, где оно распределяется в кольцевом зазоре между ротором и сетчатым цилиндром. Затем зерно продвигается гонками в осевом направлении, подвергаясь многочисленным ударам и трению. Очищенное зерно и отходы раздельно выводятся из машины

3D Модели Обоечная машина обойка Р3-БГО р6-бго-6

Автор

Denys Turovskiy

Дата

02.06.2017

Язык

Русский

Состав

3D сборка

Софт

КОМПАС-3D 16 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

ЗDбго-6
- Полуось приводная.m3d
- Ограждение вар.3.m3d
- Патрубок входной.m3d
- Ограждение вар.2.m3d
- Винт М6.m3d
- Подфланчик.m3d
- Опора двиг.a3d
- Каркас.m3d
- Полоса.m3d
- Ограждение вар.5.m3d
- Корпус выходной.m3d
- Шкив 125 двиг.m3d
- Ограждение вар.4.m3d
- Лапа двигатель.m3d
- Воронка.m3d
- Корпус приемный.m3d
- Полоса фланца1.m3d
- Кронштейн натяжной.m3d
- Плита подмоторная.m3d
- Бич 60гр..m3d
- Лапа двигатель пр..m3d
- Бич 70гр..m3d
- Кронштейн.m3d
- 4А132S6УЗМ300.m3d
- Шкив 125 ротор.m3d
- Ограждение.m3d
- Барабан бичевой.a3d
- Болт с проушиной.m3d
- Манжета.m3d
- Платик1.m3d
- 1306
  - Кольцо вн.m3d
  - Подшипник 1306.a3d
  - Шарик.m3d
  - Кольцо нар.m3d
- Корпус приемный зеркало.m3d
- Крышка сквозная.m3d
- Опора.a3d
- Лапа.m3d
- Стекло-переходник.a3d
- Патрубок 120.m3d
- Шайба прижимная.m3d
- Манжета50.m3d
- Р6-БГО-6.a3d
- Полоса фланца.m3d
- Стекло.m3d
- Платик.m3d
- Скос.m3d
- Подшипник 11210.m3d
- Полуось свободная.m3d
- Корпус.a3d
- Труба 108.m3d
- Надфланчик.m3d
- Крышка глухая.m3d
- Дверь
  - Винт.m3d
  - Язычек.m3d
  - Шайба.m3d
  - Дверь.m3d
  - Фланец.m3d
  - Кронштейн.m3d
  - Ручка.m3d
  - Втулка.m3d
  - Брус.m3d
  - Дверь.a3d
- Конус D120.m3d
- Ограждение
  - Упор.m3d
  - Свод.m3d
  - Ограждение.a3d
  - Обечайка.m3d
  - Решето.m3d
- Опора двиг.пр..a3d
- Платик2.m3d
