Овощерезка (машина шинковальная) МШ-10000

0
7
288
2
0
250

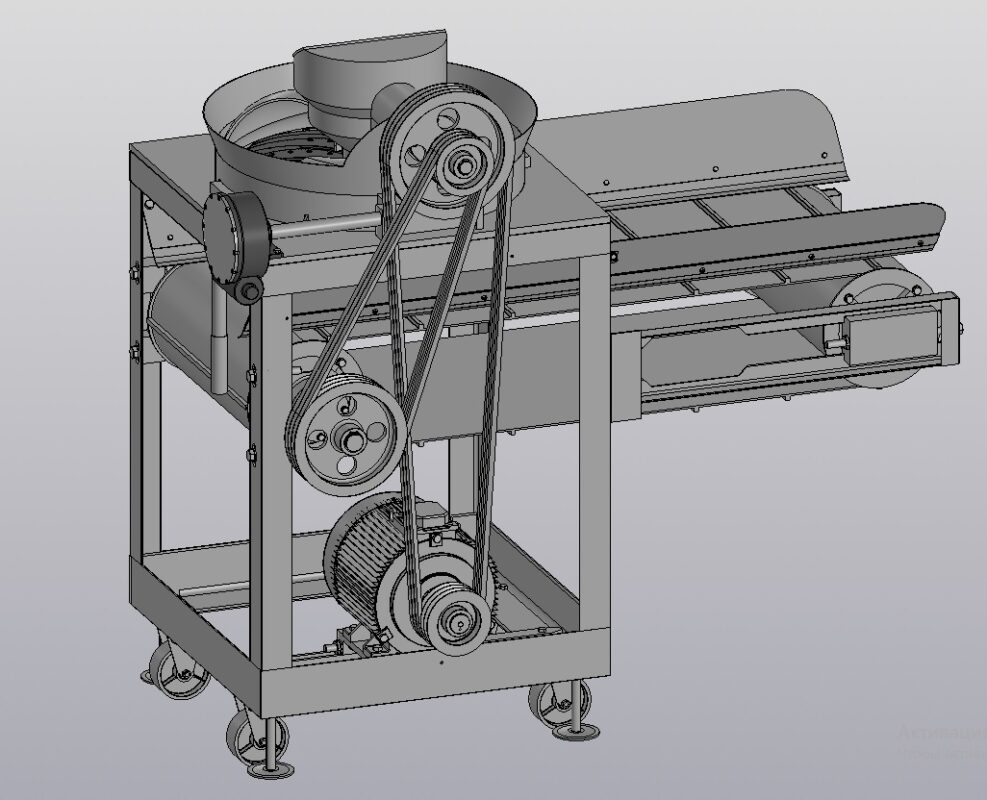

3D модель Овощерезка (машина шинковальная) МШ-10000

Овощерезка МШ-10000
Машина шинковальная МШ-10000
МШ-10000 - овощерезательная машина. Оборудование предназначено для измельчения овощей методом резки.
Производительность 10710 кг/ч.
Мощность - 3,805 кВт.
Мощность электродвигателя - 4 кВт АИР132S8 вращения 750 об/мин.
Габаритный размер (ДхШхВ), мм: 1702х1032х1602
Вес, кг: 605,77

Машина шинковальная МШ-10000 МШ-10000 Овощерезка
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Александр Килин
Дата
02.04.2024
Язык
Русский
Состав
3D Сборка (в дереве предупреждения)
Софт
КОМПАС-3D 19.1 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • Барабан.m3d
  • Вал 57.m3d
  • Вал 58.m3d
  • Вал барабана.m3d
  • Вал червяк.m3d
  • Вал-якорь.m3d
  • Вал.m3d
  • Виброопора.a3d
  • Втулка с.m3d
  • Втулка сальника.m3d
  • Втулка.m3d
  • Гайка зажима сальника.m3d
  • Гайка сальника.m3d
  • Заслонка 62.m3d
  • Заслонка.a3d
  • Заслонка.m3d
  • Защита.a3d
  • Защита.m3d
  • Зубчатая коническая шестерня.m3d
  • Зубчатое коническое колесо.m3d
  • Кожух.m3d
  • Колесико.m3d
  • Колесо.a3d
  • Кольцо.m3d
  • Корпус подшипника.m3d
  • Корпус э.m3d
  • Корпус.a3d
  • Корпус.m3d
  • Кронштейн к.m3d
  • Кронштейн.a3d
  • Кронштейн.m3d
  • Крышка 1-65х36 ГОСТ 18512-73.m3d
  • Крышка 2-72х91 ГОСТ 18512-73.m3d
  • Крышка 2-80х36 ГОСТ 11641-73.m3d
  • Крышка 21-80 ГОСТ 18511-73.m3d
  • Крышка смотровая.m3d
  • Крышка ЦР.m3d
  • Крышка ЦР2.m3d
  • Крышка электродвигателя.m3d
  • Крышка.m3d
  • Лента 4П-600-4-БКНЛ-65-2-1 ГОСТ 20-85.m3d
  • Машина шинковальная МШ-10000.a3d
  • Натяжное устройство.m3d
  • Нож.m3d
  • Ножка опоры.m3d
  • Ось.m3d
  • Пластина к.m3d
  • Пластина.m3d
  • Платформа.m3d
  • Плита.m3d
  • Предохраняющая заслонка часть 1.m3d
  • Предохраняющая заслонка.m3d
  • Рама.a3d
  • Регулировочное кольцо.m3d
  • Режущий диск.m3d
  • Резина заслонка.m3d
  • Резиновая ручка.m3d
  • Ремень Z(0)-2120 III ГОСТ 1284.1-89.m3d
  • Ремень Z(0)-2650 III ГОСТ 1284.1-89.m3d
  • Ручка.m3d
  • Салазки.a3d
  • Салазки.m3d
  • Сальник (кабельный ввод).a3d
  • Стерженб опоры.m3d
  • Стопорное кольцо 82.m3d
  • Стопорное кольцо большое.m3d
  • Стопорное кольцо малое.m3d
  • Стопорный бурт.m3d
  • Уголок 110х110х7.m3d
  • Уголок 40х40х3.m3d
  • Уголок 70х70х4,5.m3d
  • Узел 1.a3d
  • Узел 2.a3d
  • Узел 3.a3d
  • Узел 4.a3d
  • Узел 5.1.a3d
  • Узел 5.a3d
  • Узел 6.1.a3d
  • Узел 6.a3d
  • Упор.m3d
  • Червяк.m3d
  • Червячное колесо.m3d
  • Шайба 10.03.016 ГОСТ 13463-77 в.m3d
  • Шайба 10.03.016 ГОСТ 13463-77 с.m3d
  • Шайба 10.03.016 ГОСТ 13463-77.m3d
  • Шкив 1 Б 3.125.30 СЧ20 ГОСТ 20889-88.m3d
  • Шкив ведомый 2.m3d
  • Шкив.m3d
  • Шпилька.m3d
  • Шпонка э.m3d
  • Шпонка.m3d
  • Электродвигатель АИР132S8.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
