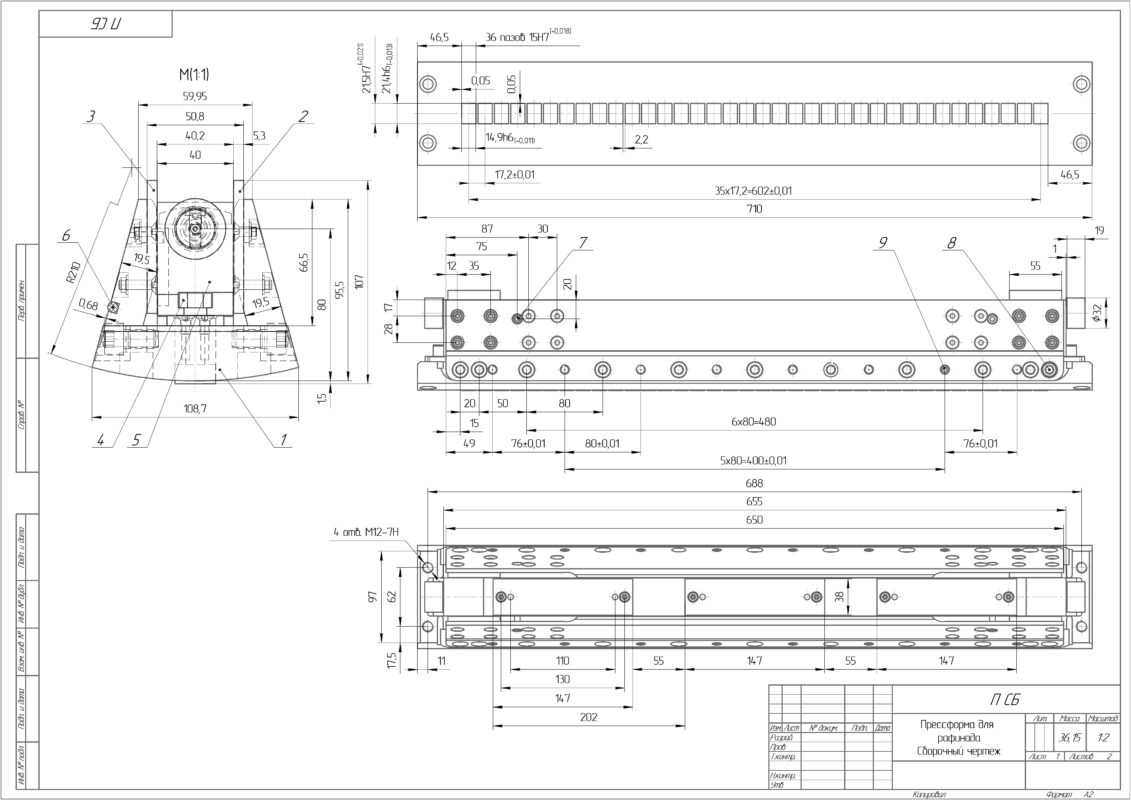

Пресс-форма для сахарных кубиков "Рафинад"
0
0
30
0
0
70
Сообщить о проблеме
Автор
Константин
Дата
18.06.2026
Язык
Русский
Состав

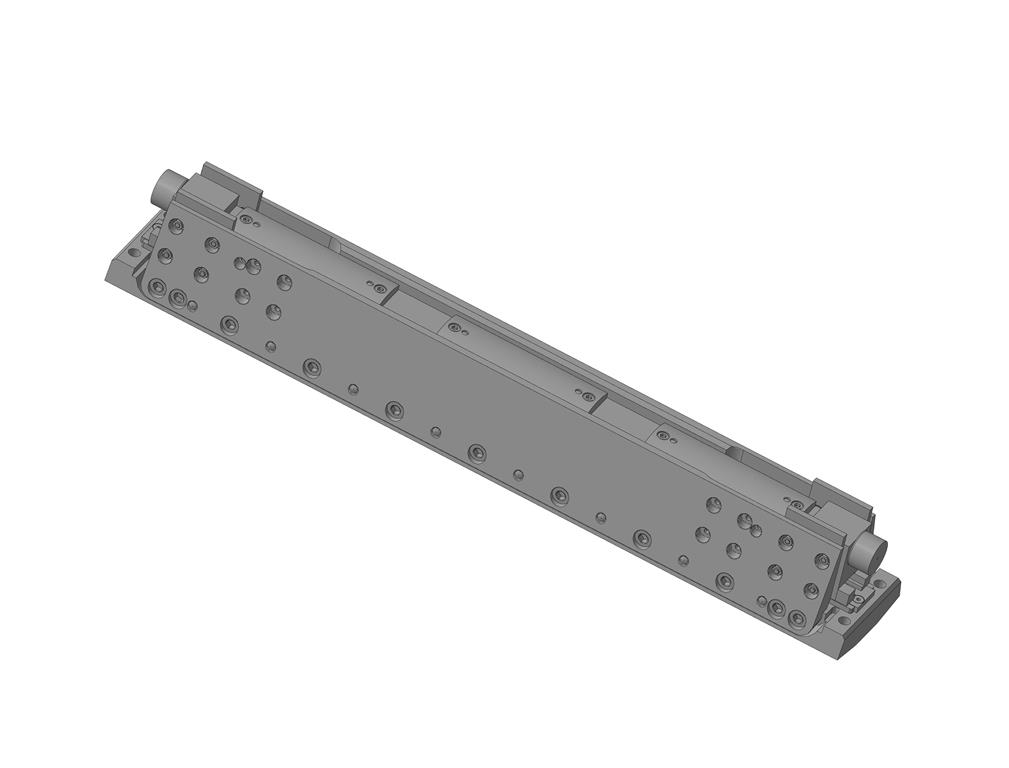

3д сборка в step, чертежи согласно списка файлов
Софт
КОМПАС-3D 19
Как открыть?
Отзывов пока нет
Содержимое архива
-
DIN 6912 - M6 x 16 --- 16N_DIN 6912 - M6 x 16 --- 16N.m3d
-
DIN 6912 - M6 x 35 --- 35N_DIN 6912 - M6 x 35 --- 35N.m3d
-
DIN 7991 - M5 x 10 --- 10N_DIN 7991 - M5 x 10 --- 10N.m3d
-
DIN 7991 - M5 x 12 --- 12N_DIN 7991 - M5 x 12 --- 12N.m3d
-
DIN 7991 - M5 x 20 --- 20N_DIN 7991 - M5 x 20 --- 20N.m3d
-
Hexagon Nut ISO 4036 - M5 - N_Hexagon Nut ISO 4036 - M5 - N.m3d
-
ISO 4762 M6 x 12 --- 12N_ISO 4762 M6 x 12 --- 12N.m3d
-
Винт M10-6gx16.56.05 ГОСТ 11738-84_‚Ёв M10-6gx16.56.05 ѓЋ‘’ 11738-84.m3d
-
Вставка _ ПРР 05.32.cdw
-
Колпачок.m3d
-
Колпачок _ ПРР 05.31.cdw
-
Колпачок в сборе.a3d
-
Колпачок в сборе _ ПРР 05.30 СБ.cdw
-
Колпачок в сборе _ ПРР 05.30.spw
-
Матрица.m3d
-
Матрица _ ПРР 01.01.cdw
-
Матрица в сборе.a3d
-
Матрица в сборе _ ПРР 01.00.spw
-
Матрица в сборе ПРР 01.00 СБ.cdw
-
Накладка для щековины.m3d
-
Накладка пуансонодержателя.m3d
-
Ось _ ПРР 05.05.cdw
-
Ось для пуансонодержателя.m3d
-
Планка _ ПРР 01.02.cdw
-
Планка _ ПРР 05.02.cdw
-
Планка матрицы.m3d
-
Платик _ ПРР 02.02.cdw
-
Подшипник латунь.m3d
-
Подшипник латунь разв.m3d
-
Подшипник латунь разв.STEP
-
Пресс-форма рафинада.a3d
-
Пресс-форма рафинада.log
-
Пресс-форма рафинада.STEP
-
Пресс-форма рафинада.stp
-
Прессформа для рафинада _ ПРР 00.00.spw
-
Прессформа рафинада.a3d.cdw
-
Пуансон.m3d
-
Пуансон _ ПРР 00.01.cdw
-
Пуансонодержатель.m3d
-
Пуансонодержатель _ ПРР 05.01.cdw
-
Пуансонодержатель в сборе.a3d
-
Пуансонодержатель в сборе _ ПРР 05.00.spw
-
Пуансонодержатель в сборе ПРР 05.00 СБ.cdw
-
Уплотнение.m3d
-
Уплотнение _ ПРР 00.02.cdw
-
Шайба C.5.21 ГОСТ 11371-78_ ©Ў C.5.21 ѓЋ‘’ 11371-78.m3d
-
Шайба _ ПРР 05.04.cdw
-
Шайба латунь.m3d
-
Штифт 6x20 ГОСТ 3128-70_вЁдв 6x20 ѓЋ‘’ 3128-70.m3d
-
Штифт 8x30 ГОСТ 3128-70_вЁдв 8x30 ѓЋ‘’ 3128-70.m3d
-
Щековина _ ПРР 02.01.cdw
-
Щековина _ ПРР 03.01.cdw
-
Щековина левая без уплотнения.m3d
-
Щековина левая в сборе.a3d
-
Щековина левая в сборе _ ПРР 02.00.spw
-
Щековина левая в сборе ПРР 02.00 СБ.cdw
-
Щековина правая в сборе.a3d
-
Щековина правая в сборе _ ПРР 03.00.spw
-
Щековина правая в сборе Сборочный чертеж _ ПРР 03.00 СБ.cdw
-
Щековина правая с уплотнением.m3d
