Привод тестомесильной машины производительностью 30 кг / ч

Національний університет «Львівська політехніка»
Кафедра проектування та експлуатації машин
Бакалаврська кваліфікаційна робота: Привод тістомісильної машини продуктивністю 30 кг/год
Львів 2020

Вихідні дані: продуктивність 30кг/год.

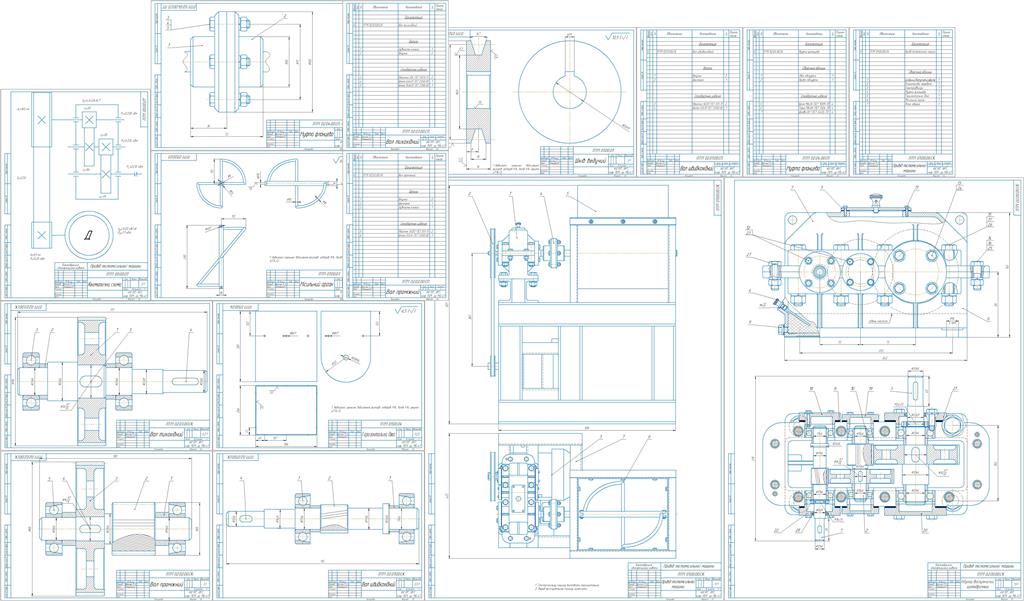

Робота складається зі вступу, чотирьох розділів, висновків, додатків та креслень.
В першому розділі роботи описується будова та принцип роботи приводу, особливості його кріплення на зварній рамі.
В другому розділі роботи проводяться розрахунки основних вузлів: клинопасової передачі, двоступінчастого редуктора, муфти. Також вказуються конструкторські рішення щодо матеріалів, особливостей конструкцій та кріплення елементів приводу.
В другому розділі роботи була розглянута клинопасова передача, з передавальним відношенням 2,54 та вхідною потужністю 0,25 кВт. Було проведено розрахунки які показали що обрані паси, шківи та елементи кріплення їх до валів забезпечують необхідний ресурс для роботи. Також в цьому розділі проводився розрахунок двоступінчастого редуктора з передавальним числом 14,7 та вхідною потужністю 0,238 кВт. Туди входять розрахунки зубчастих коліс, валів, шпонок та підшипників. Отримані дані показують що необхідний ресурс роботи забезпечується. Також був проведений розрахунок муфти фланцевої яка передає крутний момент 54 Н/м місильному органу.
В третьому розділі роботи був проведений розрахунок собівартості нового виробу та порівняння його з аналогом.
В четвертому розділі роботи описується техніка безпеки при обслуговуванні та ремонті приводу, також запропоновані заходи, що забезпечують безпеку експлуатації.
ЗМІСТ
Анотація
Зміст
Вступ
1. Технологічна частина
2. Конструкторська частина
2.1. Визначення необхідної потужності замісу тіста
2.2 Вибір двигуна та навантажувальні параметри приводу
2.3. Розрахунок передач на міцність
2.4. Проектний розрахунок та конструювання валів
2.5. Розрахунок валів на витривалість
2.6 Розрахунок довжин шпонок
2.7 Вибір підшипників кочення
2.8 Розрахунок муфти
2.9 Розрахунок клинопасової передачі
3. Економічна частина
3.1. Вступ
3.2. Визначення комплексного показника якості (КПЯК) нового устаткування
3.3. Розрахунок повної собівартості та ціни нового виробу
4. Охорона праці
4.1. Аналіз конструкції приводу тістомісильної машини щодо умов експлуатації
4.2. Аналіз небезпек та шкідливостей під час експлуатації приводу тістомісильної машини
4.3. Розробка інженерно-технічних заходів з безпеки праці
4.4. Пожежна безпека
4.5. Цивільн абезпека
4.6. Заходи безпеки
Висновоки
Література
ДОДАТКИ
