"Производство творога раздельным способом" ДП

СК НУПТ
Инженерная механика.
Дипломный проект.
На тему: "МРО цеха по выработке творога раздельным способом
с установкой твороженного сепаратора ОСЯ на ОАО "Крыммолоко"

МРО цеха по выработке творога раздельным способом с установкой твороженного сепаратора ОСЯ на ОАО "Крыммолоко". Произведен технологический расчет и подбор оборудования для линии. Произведено экономическое обоснование.

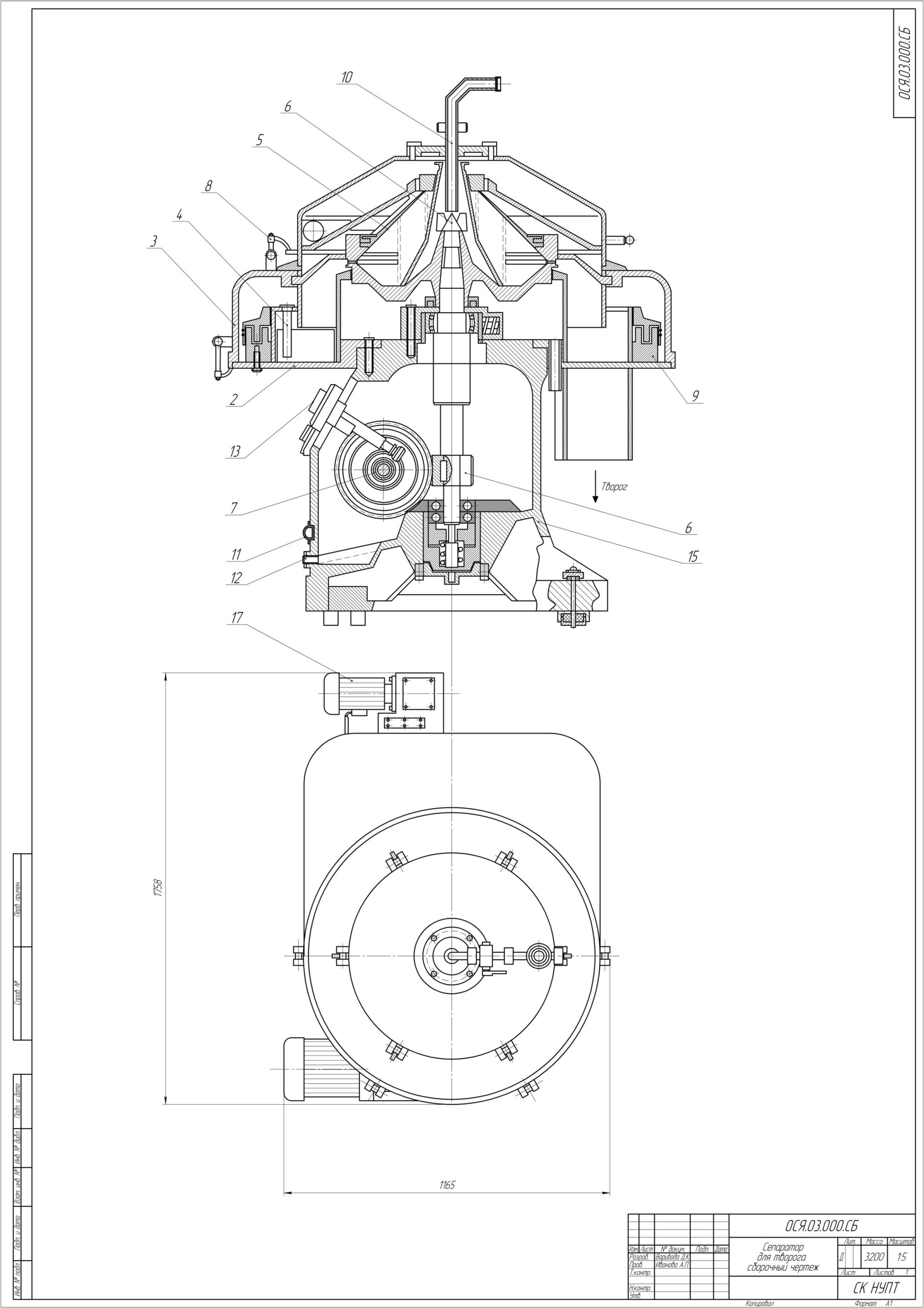

Графическая часть проекта содержит строительный чертеж цеха, сборочный чертеж сепаратора ОСЯ, узел (вертикальный вал сепаратора), деталировочный чертеж.
Дипломный проект содержит 4 листа формата А1 графической части, более 90 листов пояснительной записки, содержащей множество рисунков и таблиц.

Техническая характеристика:
Сепаратор ОСЯ
Производительность, кг/смена- 4500
Габаритные размеры: длинна-1165, ширина 1758
Масса, кг 3200

Состав: Сепаратор для творога (СБ),Узел (СБ), Деталировка (корпус подшипника, колесо зубчатое, звездочка, шестерня, ступица, вал) Здание цеха, Спкцификации 4 листа, ПЗ Язык документа

Софт: Компас-3D V10

Сайт: www
