Просеиватель универсальный

Дипломный проект. Разработка универсального просеивателя для пищевых минипроизводств. Простое конструкторское устройство, легкое в описании Чертежи просеивателя, сборочные узлов, кинематические схемы, электрическая и пневматическая. Пояснительная записка.

Состав: Габаритный чертеж, Сборочный чертеж(СБ), Вид общий (ВО), Спецификации, ПЗ Язык документа

Софт: Компас v12 (CDW)

Каталог / Промышленность / МАПП / Просеиватель универсальный

Просмотр файлов
Просеиватель универсальный\00 просеиватель габаритный.cdw
Просеиватель универсальный\01 просеиватель сб.cdw

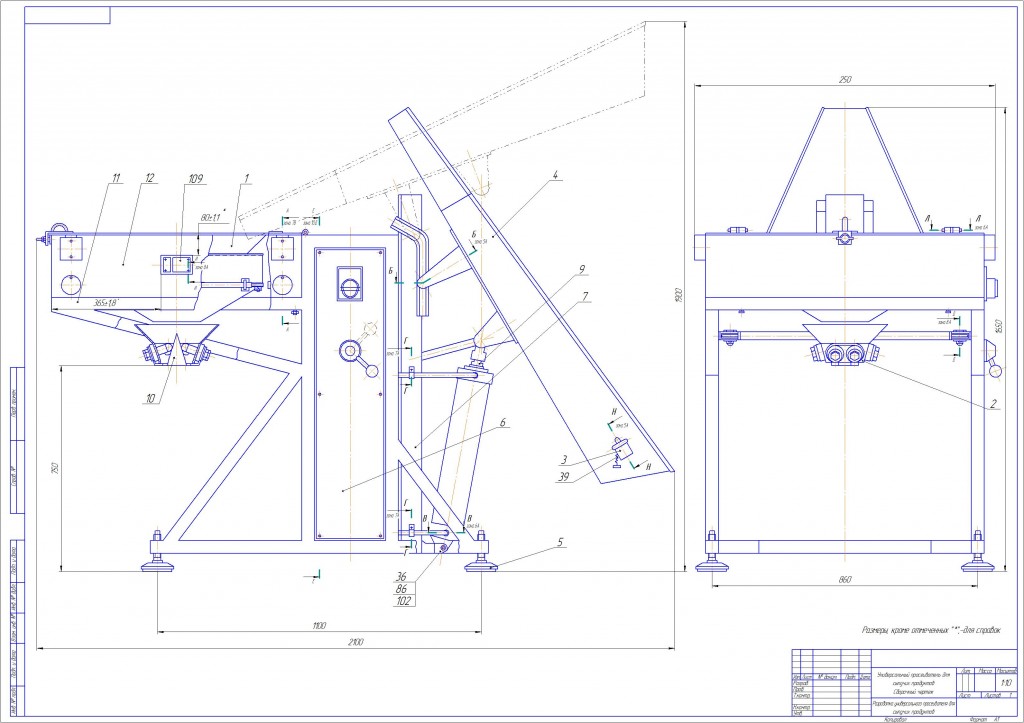

Просеиватель универсальный\01 просеиватель сб.jpg
Просеиватель универсальный\02 просеиватель кинематика.cdw
Просеиватель универсальный\03 просеиватель корпус сб.cdw
Просеиватель универсальный\04 просеиватель воронка во.cdw
Просеиватель универсальный\05 просеиватель воронка сб.cdw
Просеиватель универсальный\06 просеиватель вибратор.cdw
Просеиватель универсальный\07 просеиватель пневматика.cdw
Просеиватель универсальный\08 просеиваль схема электрическая.cdw
Просеиватель универсальный\Пояснительная записка.docx
Просеиватель универсальный\Спецификация1.cdw
Просеиватель универсальный\Спецификация2.cdw
Просеиватель универсальный\Спецификация3.cdw
Просеиватель универсальный\Спецификация4.cdw
Просеиватель универсальный\Спецификация5.cdw
Просеиватель универсальный\Спецификация6.cdw
Просеиватель универсальный\Спецификация7.cdw
Просеиватель универсальный
