Расчет и конструирование шнека

Рубцовский индустриальный институт (филиал) ФГБОУ ВО «Алтайский государственный технический университет им. И.И. Ползунова»
Кафедра «Техника и технологии машиностроения и пищевых производств»
Курсовой проект по дисциплине "Основы проектирования"
На тему: "Расчет и конструирование шнека"
Рубцовск 2016

Исходные данные
Производительность: Р, кг/с = 0,5;
Максимальное давление на выходе: Рmax, Па = 0,4∙106;
Коэффициент внутреннего трения продукта: f = 0,5;
Плотность продукта: ρ, кг/м3 =1200;
Диаметр шнека: D, м = 0,25;
Коэффициент заполнения: ;
Шаг винтовой части шнека выбирают в пределах Н=(0,7 – 0,8)∙D.

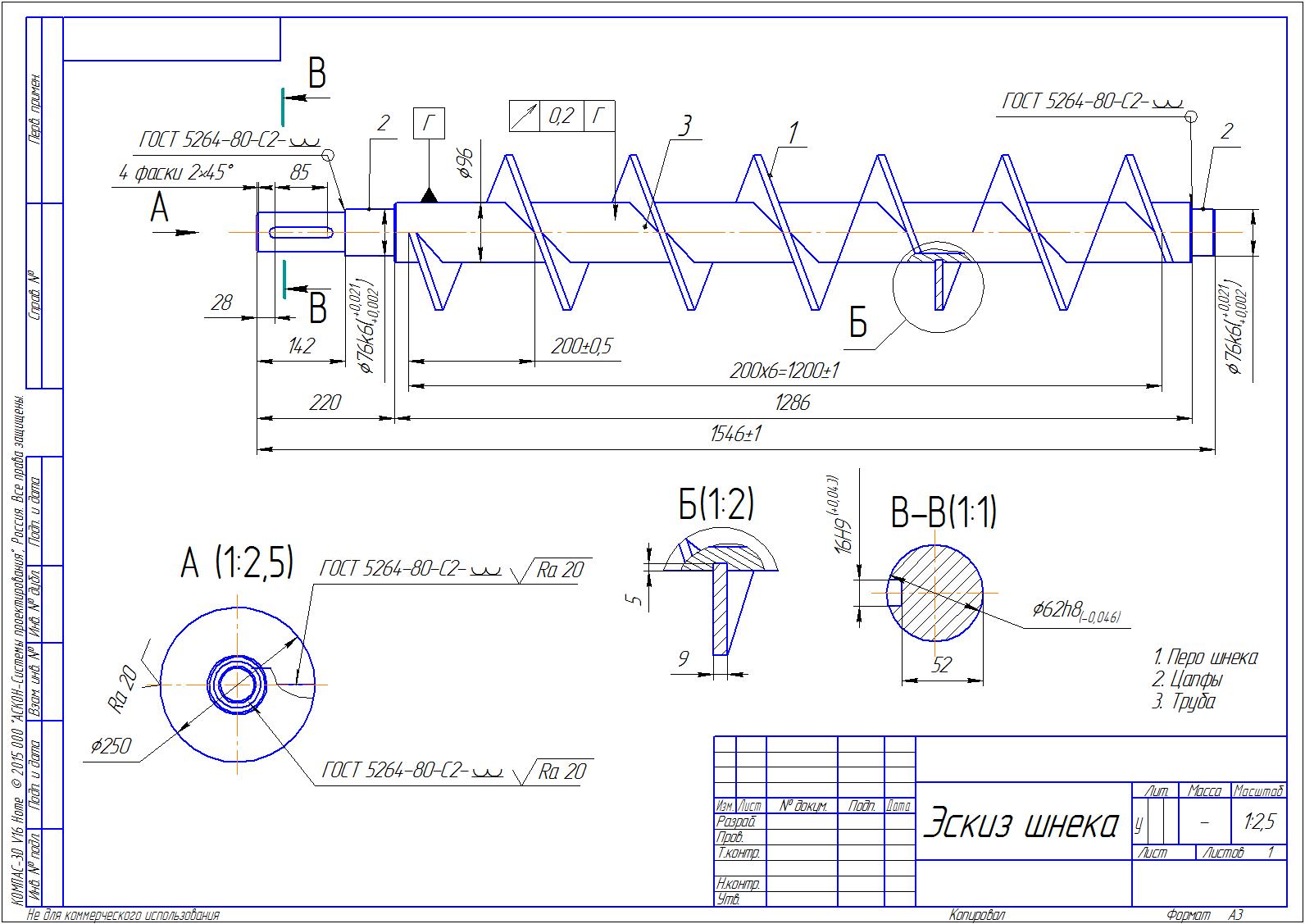

В данной работе произведен расчет и проектирование шнека. Выполнила чертеж шнека и составила спецификацию

Содержание
ВВЕДЕНИЕ
1 Расчетная часть
1.1 Определение диаметра шнека
1.2 Определение углов подъема винтовых линий
1.3 Определение толщины витка шнека и площади внутренней цилиндрической поверхности витка шнека на длине одного шага
1.4 Расчет шнека на прочность
1.5 Определение размеров заготовки витка
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
