Расчет и конструирование центрифуги ФПН-1251

МИНОБРНАУКИ РОССИИ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ
«БЕЛГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ им. В.Г. ШУХОВА»

Институт технологического оборудования и машиностроения
Кафедра «Механического оборудования»
Секция «Машины и аппараты пищевых производств»

Курсовой проект по дисциплине: «Расчет и конструирование машин и аппаратов пищевых производств» на тему: «Расчет и конструирование центрифуги ФПН-1251»

СОДЕРЖАНИЕ
Введение……….………………………………………………………………..3
1. Описание конструкции и принципа действия технологической линии производства сахара-песка из сахарной свеклы……………………....…..….5
1.1 Описание технологической схемы производства сахара…….............….5
1.2 Устройство и принцип действия линии………..………………….............6
1.3 Техническая характеристика основного технологического оборудования …...…………………………………………………………………9
1.4 Структурная схема центрифуги ФПН-1251…….......................................12
2. Описание конструкции и принципа действия центрифуги ФПН-1251 с указанием выбора материалов основных деталей …..…………...…..…13
2.1 Описание конструкции и принципа действия центрифуги ФПН-1251…………………………………………………………………......................13
2.2 Достоинства и недостатки центрифуги ФПН-1251……………………...10
2.3 Описание конструкции основных узлов центрифуги ФПН-1251 с указанием выбора материалов основных деталей………………............……..17
3. Кинематическая схема центрифуги…………………………...………….19
4. Расчет основных технологических и кинематических параметров центрифуги ФПН-1251 ………………...…………………………….…..20
5. Расчет прочностных параметров узлов и деталей центрифуги ФПН-1251 ………………………………………………………………………..26
Заключение …………………………………………………………………....36
Список используемой литературы……………………………….………….37

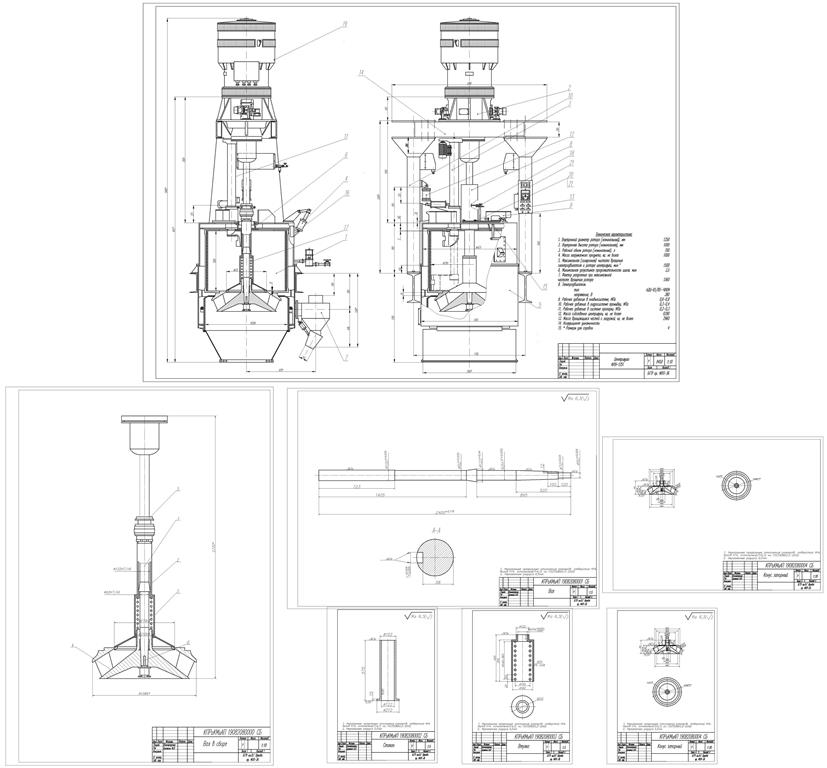

Состав: Деталировк (узел(вал в сборе ), стакан , втулка , конус заторный ) Спецификация . Центрифуга (СБ) Язык документа

Софт: AutoCAD 2017

Файлы:

Каталог / Промышленность / МАПП / Расчет и конструирование центрифуги ФПН-1251

Центрифуга ФПН-1251.dwg
Рикмиапп готовый !!!.doc
титул рикмиапп.docx
Чертеж1.dwg
Центрифуга ФПН-1251 готовое.dwg
олесе.dwg
olese.dwg
3.dwg
1.dwg
