Разработать двушнековый смеситель для линии по производству комбикормов

Белорусский государственный аграрный технический университет
Кафедра основы научных исследований и проектирования
Курсовой проект по дисциплине "Основы расчета машин и аппаратов"
На тему: "Разработать двушнековый смеситель для линии по производству комбикормов "
Минск 2013

В данном проекте рассматривается процесс производства комбикормов. Произведен расчет двушнекового смесителя для производства комбикормов.

Основные характеристики: производительность – 2,5 кг/с, максимальное давление Рmax=150 кПа, электродвигатель: -мощность, кВт – 2,2; -частота вращения, мин-1 – 1395.

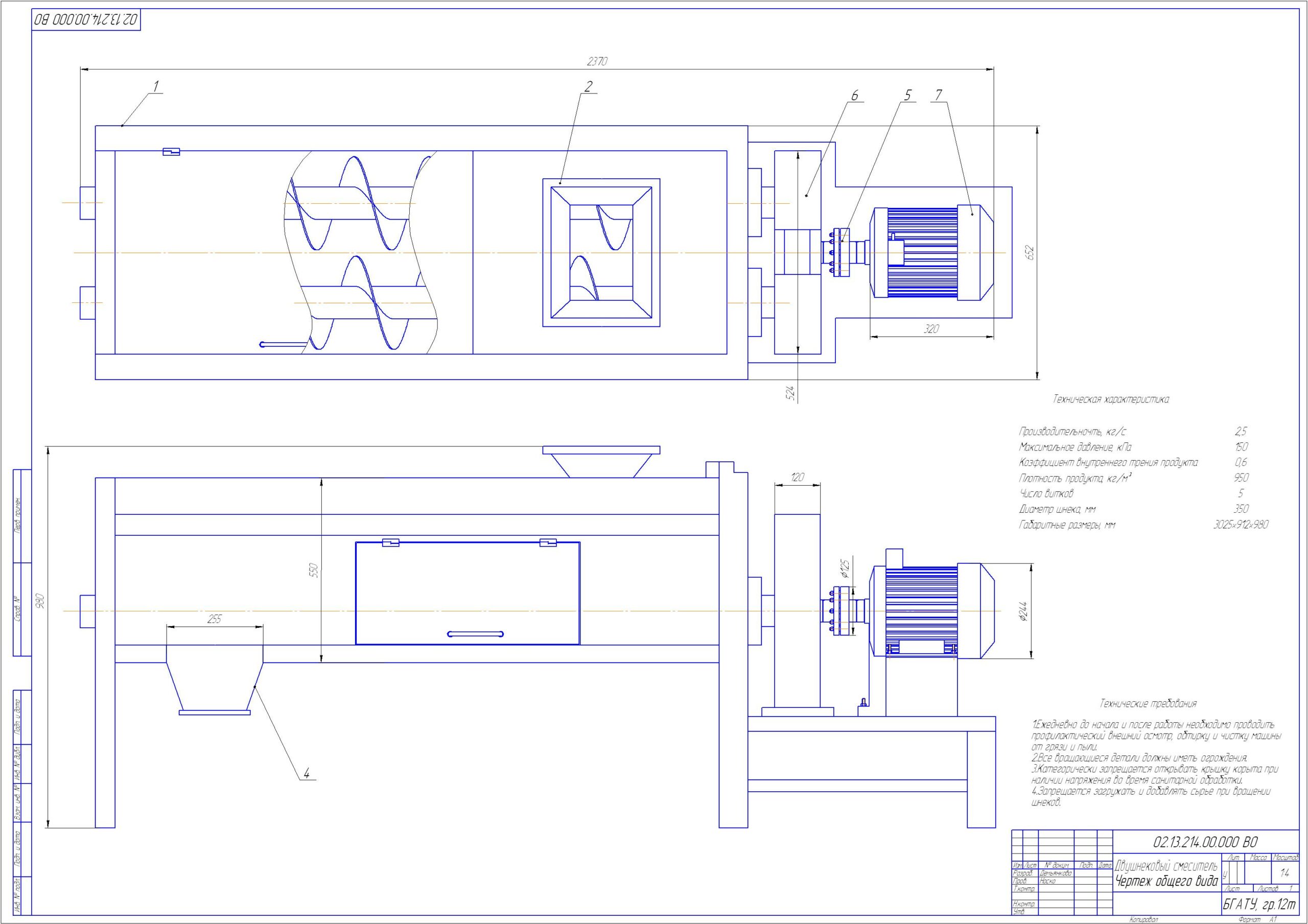

Графическая часть содержит общий вид смесителя, шнек, деталировка.
Курсовой проект содержит 3 листа формата А1 графической части, 32 страницы пояснительной записки. содержащей 6 рисунков и 5 источников.
Смешиванием (или перемешиванием) называется процесс соединения объемов различных веществ с целью получения однородной смеси, т. е. создания равномерного распределения частиц каждого компонента во всем объеме смеси путем перегруппировки их под действием внешних сил. Смешивание применяют также для интенсификации процессов теплообмена и массообмена.

Состав: Двушнековый смеситель (СБ), Шнек (СБ). Деталировка (виток, цапфа права, цапфа левая, труба), Спецификация, Кинематическая схема (КС), ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Промышленность / МАПП / Разработать двушнековый смеситель для линии по производству комбикормов

ТИТУЛЬНИК.doc
Спецификация машины.spw
Спецификация шнека .spw
записка.doc
Фланец
Чертеж.cdw
Kinematicheskaya_skhema1.cdw
obschy_vid.cdw
shnek_sb.cdw
tsapfa_pravaya.cdw
цапфа левая.cdw
труба .cdw
виток.cdw
