Конкурс асов 3D-моделирования

Разработка плавителя для масла

Могилевский государственный университет продовольствия.
Кафедра машин и аппаратов пищевых производств.
Дипломный проект
Специальность 1 – 360901 Машины и аппараты пищевых производств
Тема: "Разработка плавителя для масла"
Могилев 2018

В данном дипломном проекте разрабатывается аппарат периодичного  действия – плавитель для масла.

Основной задачей разработки является создание унифицированного аппарата, который отличается от аналогов электрическим нагревом, что позволяет применять данный аппарат на малых предприятиях не имеющих централизованного пароснабжения.
По тематике данного направления произведен литературный обзор и патентный поиск, выявлены перспективные наиболее распространенные аппараты, выполняющие аналогичную функцию.
Произведен технологический, энергетический и расчеты. Проработаны вопросы охраны труда и безопасности. Доказана экономическая эффективность разработки.

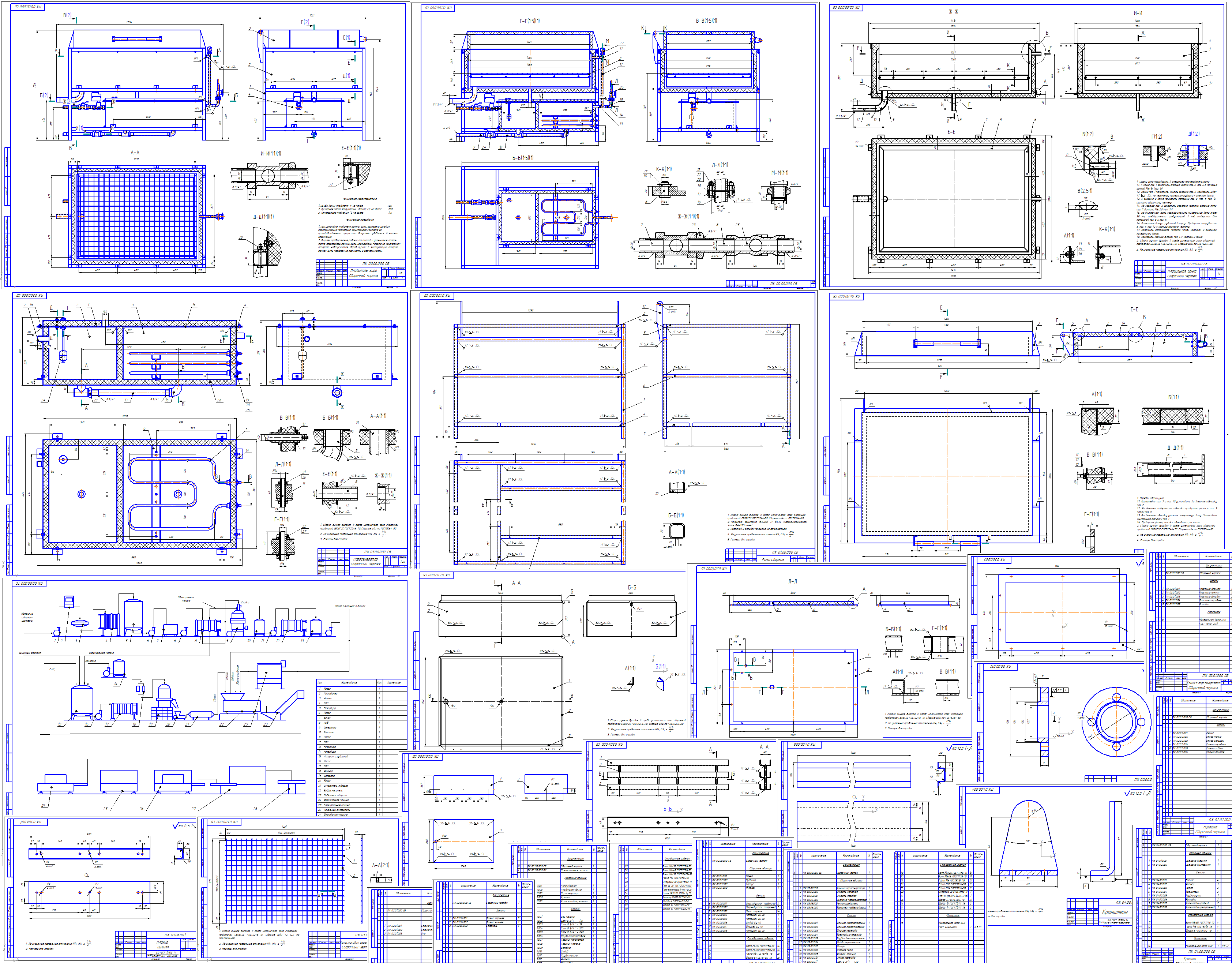

В проекте содержаться 10 листов А1 графической части, 77 страниц пояснительной записки, 15 источников литературы.

Техническая характеристика:

1. Объём ванны плавителя, л, не менее 400
2. Суммарная масса загружаемых блоков, кг, не более 200
3. Температура плавления, С не более 140

Содержание
Аннотация………………………………………………………………………………. 3
Введение………………………………………………………………………………… 4
1 Состояние вопроса, литературный обзор и патентный поиск………………..….. 5
1.1 Состояние вопроса……………………..…………………………………………... 5
1.2 Литературный обзор ……………………….…………………………………… 6
1.3 Патентный поиск…………………………………………………………………... 21
2 Технико-экономическое обоснование проекта…………………………………….. 37
3 Описание технологической линии, конструкции и принципа действия…..……... 39
3.1 Описание технологического процесса …………………………………….…….. 39
3.2 Описание конструкции и принципа действия ……………..………………….... 42
4 Расчетная часть………………………………………………………………………. 44
4.1 Технологический расчет…………...…………………………………………….. 44
4.2 Тепловой расчет………………………………………………………….............. 45
4.3 Конструктивный и прочностной расчет ……..………………………….............. 47
5 Правила монтажа, ремонта и эксплуатации ……………………………………… 50
5.1 Указание мер безопасности……………..………………………………………. 50
5.2 Порядок установки……………………………………………………………… 50
5.3 Подготовка и порядок работы…………………………………………………. 50
5.4 Порядок мойки………………………………………………………………….. 51
5.5 Техническое обслуживание…………………………………………………….. 52
5.6 Правила хранения и транспортирования………………………………………. 52
6 Охрана труда………………………………………………………………………… 53
6.1 Анализ потенциальных опасностей и вредностей………………………............ 53
6.2 Характеристика токсичности веществ и материалов…………………………… 53
6.3 Требования к микроклимату……………….……………………………................ 54
6.4 Требования к освещению………………………………………………….............. 55
6.5 Шум и вибрация на производстве и мероприятия их снижению……..………… 58
6.6 Обеспечение электробезопасности ………………………………………….…… 58
6.7 Выбор ограждений, предохранительных устройств……………………………... 59
6.8 Взрывопожарная безопасность……………………………………………………. 59
7 Энерго- и ресурсосбережение……………………………………………………….. 63
8 Экономическая часть………………………………………………………………. 65
8.1 Оценка технического уровня и качества машины………………………............. 65
8.2 Расчет технико-экономических показателей по проекту……………………... 65
Заключение…………………………………………………………………………….. 76
Список используемых источников………………………………………………….... 77

Состав: Плавитель жира (СБ), Плавильная ванна (СБ), Парогенератор (СБ), Рубашка (СБ), Крышка (СБ), Рама сварная (СБ), Крышка парогенератора (СБ), Машинно-аппаратурная схема производства (ТС), Деталировка (8 листов А3), (ПЗ) Язык документа

Софт: КОМПАС-3D V13 SP1

Сайт: www

Файлы:

Каталог / Промышленность / Пищевая промышленность (МАПП) / Разработка плавителя для масла

Записка/Аннотация.doc
Записка/Содержание.doc
Записка/Титульный.doc

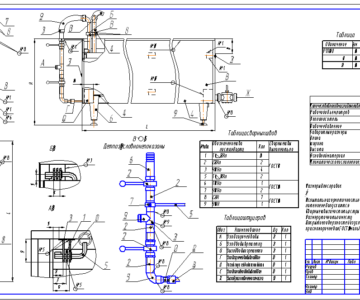

Чертежи/1,2 Плавитель жира_ПЖ 00.00.000 СБ.cdw
Чертежи/3. Плавильная ванна_ПЖ 02.00.000 СБ.cdw
Чертежи/4. Парогенератор _ ПЖ 03.00.000 СБ.cdw
Чертежи/5. Рама сварная_ПЖ 01.00.000 СБ.cdw
Чертежи/6. Крышка _ ПЖ 04.00.000 СБ.cdw
Чертежи/7.1 Рубашка Сборочный чертеж _ ПЖ 02.02.000 СБ.cdw
Чертежи/7.2 Крышка парогенератора Сборочный чертеж _ ПЖ 03.01.000 СБ.cdw
Чертежи/8.1 Ванна Сборочный чертеж _ ПЖ 02.01.000 СБ.cdw
Чертежи/8.2 Кронштейн Сборочный чертеж _ ПЖ 03.05.000 СБ.cdw
Чертежи/8.3 Кронштейн центральный.cdw
Чертежи/8.4 Планка нижняя _ ПЖ 03.05.002.cdw
Чертежи/9.1 Колосниковая решетка.cdw
Чертежи/9.2 Фланец верхний.cdw
Чертежи/9.3 Фланец.cdw
Чертежи/9.4 Кронштейн.cdw
Чертежи/МАС жиротопка.cdw
Записка/1 Состояние вопроса. Литературный обзор и патентный поиск.docx
Записка/2 Технико-экономическое обоснование проекта.docx
Записка/3 Описание конструкции и принципа действия.docx
Записка/4 Расчтная часть.docx
Записка/5 Правила монтажа ремонта и эксплуатации.docx
Записка/6 Охрана труда.docx
Записка/7.Энерго и ресурсосбережение.docx
Записка/8. Экономическая часть.docx
Записка/введение.docx
Записка/Заключение.docx
Записка/Список использованных источников.docx
Записка
Чертежи
