Сборочный чертеж пресса шнекового для отжима воды из моечных отходов

Могилевский государственный университет продовольствия
Кафедра машин и аппаратов пищевых производств
Сборочный чертеж пресса шнекового Б6-БПО
Минск, 2016

Техническая характеристика
1. Техническая производительность по отжатым моечным
отходам, кг/ч, не более 300
2. Частота вращения шнека, с (об/мин) 0,165(9,95)
3. Влажность моечных отходов, %, не более:
перед отжимом 85
после отжима 60
4. Мощность электродвигателя, кВт, не более 1,5
5. Габаритные размеры,мм, не более:
длина 1990
ширина 800
высота 960
6. Масса, (без ЗИП), кг, не более 495
7. Коэффициент:
автоматизации 0,1
готовности 0,99
технического использования 0,9
сборности 0,5
8. Удельное потребление электроэнергии, Вт ч/кг 5
9. Удельная материалоемкость, кг ч/кг 1,65
10. Средний срок службы до капитального ремонта
(при трехсменной работе), мес. 36
11. Гарантийный срок, мес. 18
Шнековый пресс Б6-БПО предназначен для отжима воды из моечных отходов после обработки их в сепараторе А1-БСТ

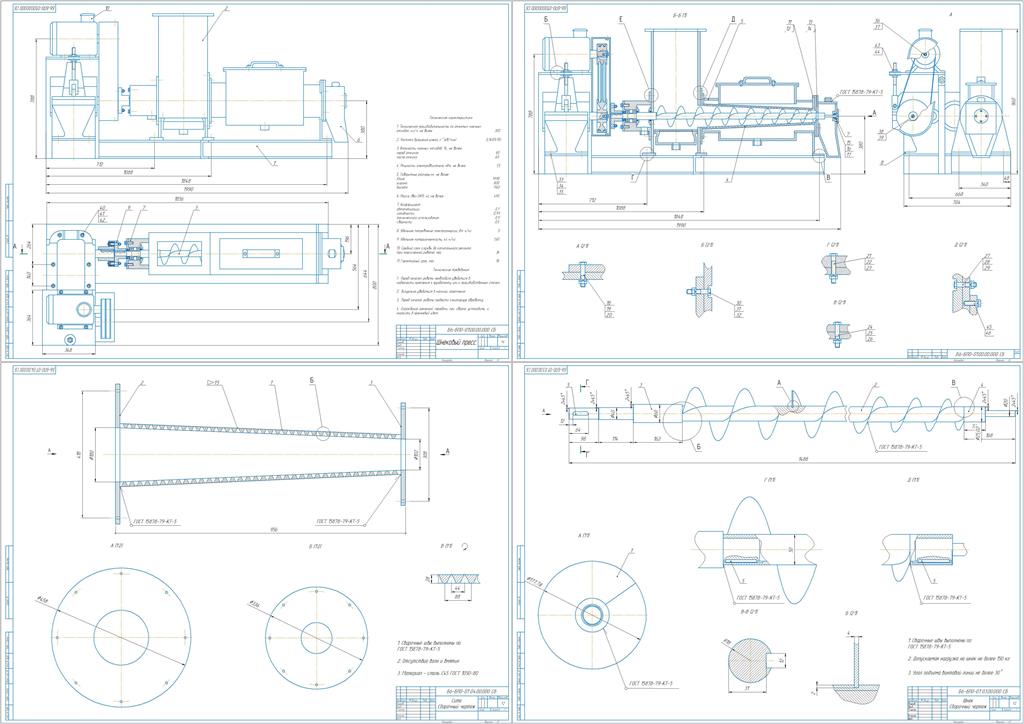

Конструкторская документация состоит из сборочного чертежа шнекового пресса (3 листа). Сборочного чертежа сита. Сборочного чертежа шнека. К чертежам прилагаются спецификации.

Состав: Шнековый пресс (СБ), Сито (СБ), Шнек (СБ), Спецификация Язык документа

Софт: КОМПАС-3D 16
