Шнековый конвейер

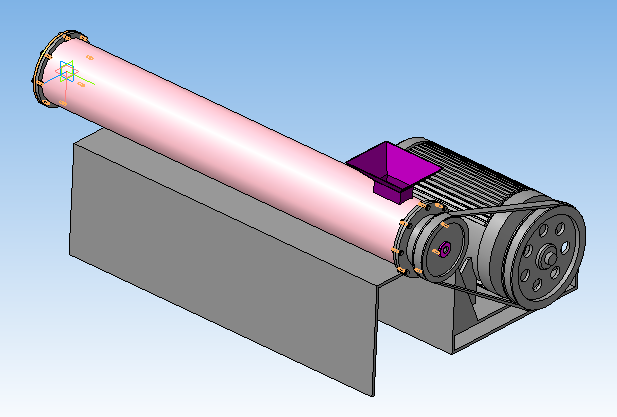

Шнековый конвейер, иначе называемый винтовым, предназначен для перемещения материалов сыпучей, пылевидной, порошкообразной консистенции или мелкофракционных материалов (размер фракции не превышает 20 мм). С помощью подобного оборудования осуществляют транспортировку зерна, сахара, муки, песка, извести, цемента, шлама, опилок, металлической стружки, химических материалов и пр. Перемещение производится в трех положениях: горизонтальном, вертикальном и наклонном, с углом наклона до 20°.
Производительность 500 кг/ч
Электродвигатель 4А112МА6У3 с мощностью 3,0 кВт и частотой вращения 955 об/мин

Состав: ЗD Сборка, Модель одной деталью Язык документа

Софт: КОМПАС-3D 13SP2

Каталог / Промышленность / МАПП / Шнековый конвейер
