Смеситель кавитационный ПСК-6

Смеситель кавитационный ПСК предназначен для улучшения смешивания известкового молока и сока предварительной дефекации с целью интенсификации основной дефекации.
Смеситель устанавливается в сокоочистительном отделении сахарного завода. Сок после аппарата предварительной дефекации направляется в смеситель, где смешивается с соответствующим количеством известкового молока, после поступает в аппарат холодной ступени основной дефекации.

Подача сока в смеситель - позиция - Ж
Выход сока из смесителя - позиция - З

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
1. Полезная вместимость смесителя, м, не менее -------- 1,2.
3. Полная вместимость смесителя, м, не менее ---------- 1,9.
5. Габаритные размеры, мм, не более:
- высота --------------------------------- 4328.
- ширина ---------------------------------- 1660.
- диаметр --------------------------------- 1000.
6. Масса без мотор-редуктора, кг, не более ------------- 1120.

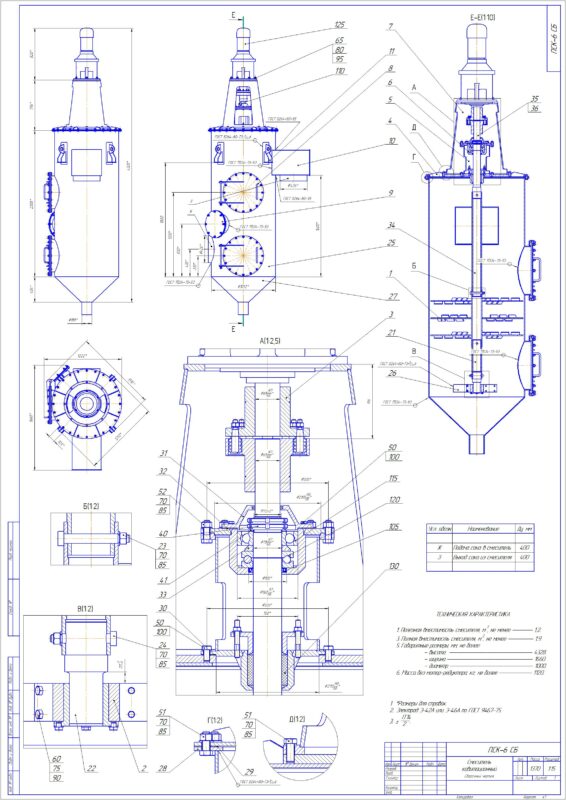

Состав: Сборочный чертеж (СБ), Спецификация Язык документа

Софт: КОМПАС-3D 18

Файлы:

ПСК-6.00.00.000 СБ.cdw
ПСК-6.00.00.000 СБ.jpg
ПСК-6.00.00.000.spw
