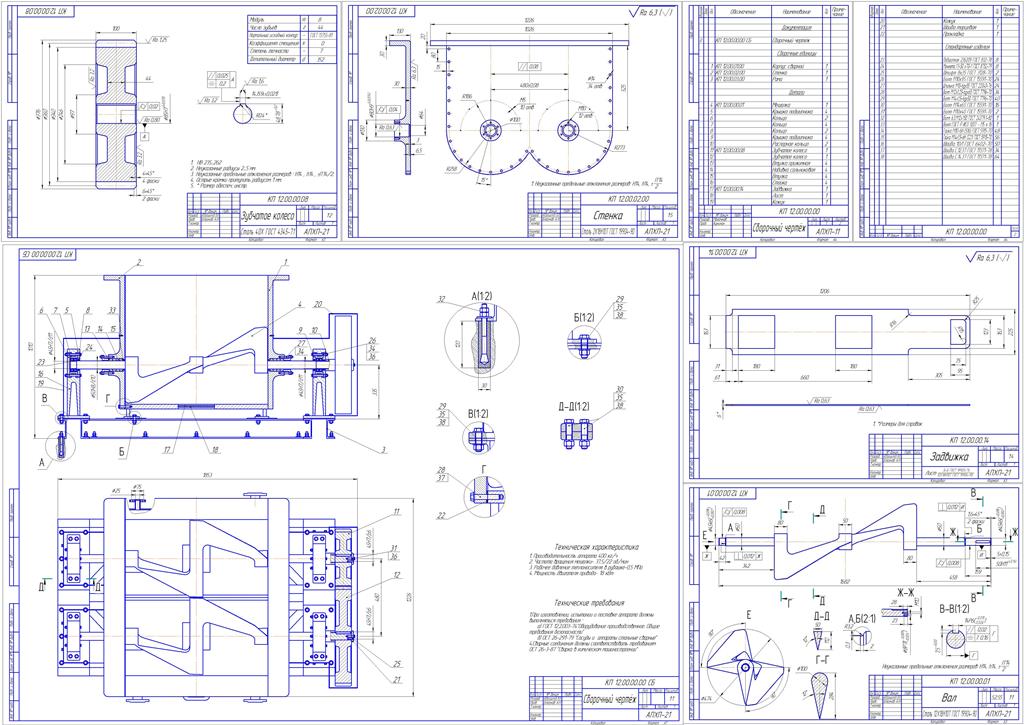

Смеситель с Z-образной мешалкой

Бийский технологический институт филиал АлтГТУ имени И.И.Ползунова
Кафедра Машины и аппараты химических и пищевых производств
Курсовой проект по дисциплине Машины и аппараты пищевых производств
На тему: "Смеситель с Z-образной мешалкой"
Бийск 2017

Содержание
Введение 3
1. Литературный обзор 4
1.1 Лопастные смесители. Общие сведения 4
1.2 Принцип работы лопастного смесителя 4
1.3 Лопастные валы 6
2. Технологический расчёт 9
2.1 Исходные данные 9
2.2 Определение геометрических размеров смесителя [1] 9
2.3 Расчёт мощности, затрачиваемой на перемешивание [2] 10
2.4 Тепловой расчёт 10
2.5 Расчёт зубчатой передачи [4] 14
2.5.1 Выбор материала шестерней 14
2.5.2 Предварительные основные размеры колеса 15
2.5.3 Определение модуля передачи 15
2.5.4 Расчёт числа зубьев зубчатых колёс 16
2.5.5 Диаметры колёс 17

Исходные данные

Производительность смесителя G = 400 кг/ч

Влажность материала W = 40%

Плотность перемешиваемой среды ρ = 1590 кг/м3

Насыпная плотность ρнас =700 кг/м3

Температура хладагента начальная tх1 = 12°C

Температура хладагента конечная tх2 = 15°C

Температура массы начальная tм1 = 45°C

Температура массы конечная tм2 = 40°C

Частота вращения мешалок n=37.5 / 22 об/мин;

Время перемешивания T = 25 мин

Мощность электродвигателя P = 18 кВт
