«Технический проект линии Я8-ФОБ-М для выработки костной муки и вытопки жира с разработкой технологии монтажа молотковой дробилки»

Россошанский колледж мясной и молочной промышленности
специальность "Монтаж и техническая эксплуатация промышленного оборудования"
Дипломный проект на тему «Технический проект линии Я8-ФОБ-М для выработки костной муки и вытопки жира с разработкой технологии монтажа молотковой дробилки»
Россошь, 2017

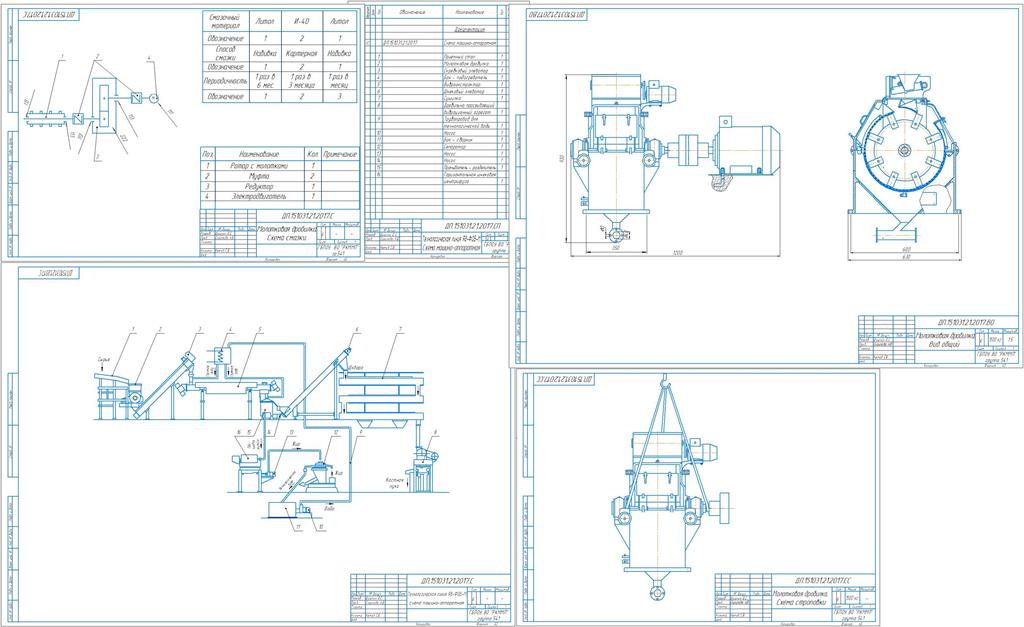

В данном дипломном проекте разработан технический проект линии Я8-ФОБ-М для выработки костной муки и вытопки жира. Проект содержит анализ конструкций современных машин аналогичного назначения, описание технологического процесса, конструкторско-технологическую часть, описание мероприятий по охране труда и экологии на мясных предприятиях, экономическую часть, наглядное изображение на чертежах.
СОДЕРЖАНИЕ

АННОТАЦИЯ…………………………………………………………………..
ВВЕДЕНИЕ……………………………………………………………………..
1 Специальная часть…………………………………………………………....
1.1 Анализ конструкций дробилок аналогичного назначения…………………
1.2 Машинно-аппаратная схема линии производства костной муки
2 Конструкторско-технологическая часть……………………………………
2.1 Устройство и принцип действия молотковой дробилки
2.2 Техническая характеристика молотковой дробилки
2.3 Организация производства монтажных работ…………………………
2.3.1 Способы и методы монтажа……………………………………………
2.3.2 Монтаж молотковой дробилки
2.3.3 Пусконаладочные работы……………………………………………..
2.4 Выбор смазки……………………………………………………………..
2.5 Расчётная часть…………………………………………………………….
2.5.1 Статический расчёт фундамента……………………………………………
2.5.2 Выбор такелажных механизмов и оснастки…………………………..
2.5.3 Составление сетевого графика выполнения монтажных работ……..
2.5.4 Расчёт количества смазки……………………………………………….
2.6 Автоматизация технологического процесса производства костной муки
3 Безопасность жизнедеятельности и экология……………………………..
3.1 Анализ организации работ по охране труда……………………………
3.2 Анализ вредных и опасных производственных факторов……………………………………………………………………
3.3 Экология…………………………………………………………………
ЗАКЛЮЧЕНИЕ………………………………………………………...
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ…………………..

2.2 Техническая характеристика молотковой дробилки

Технические характеристики молотковой дробилки в таблице 2.1
Показатели СМД-112
Размеры ротора, мм:
Диаметр 600
Длина 400
Производительность, т/ч 15
Размер наибольшего куска загружаемого материала, мм 150
Номинальная частота вращения ротора, об/мин 1250
Мощность электродвигателя, кВт 17
Габаритные размеры, мм:
Длина 1200
Ширина 630
Высота 930
Масса дробилки без электродвигателя, т 1,5
