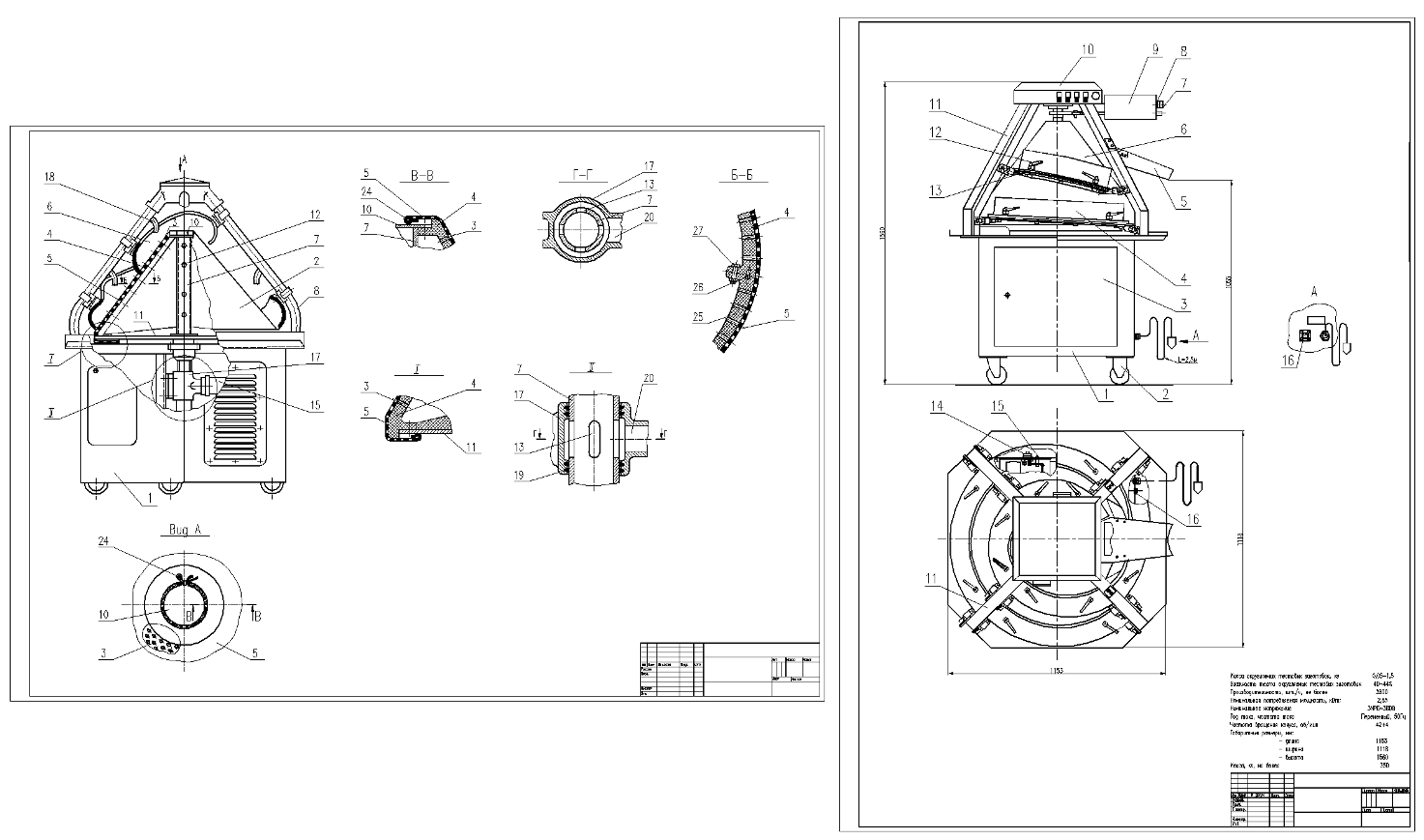

Тестоокруглительная машина А2-ХПО/6. Чертеж общего вида.

Машина А2-ХПО/6 предназначена для округления тестовых заготовок. Применяется в комплекте оборудования пекарен малой мощности или на предприятиях хлебопекарной промышленности в линии разделки теста при производстве подового хлеба или хлебобулочных изделий из пшеничной сортовой муки.
Технические характеристики
Производительность техническая, шт./мин. не менее 30
Пределы массы тестовых заготовок из влажностью 37,5...42%, кг 0,16...0,6
Максимальное отклонение тестовой заготовки от шарообразной формы до 50 мм
Установленная мощность, кВт
электродвигатель 0,75
вентилятор 0,37
эл. нагреватели 1,28
Габаритные размеры, мм не более 1290х 940х1450
Масса, кг 315

Состав: Чертеж общего вида (ВО), Спецификация (doc), Описание работы (doc). Язык документа

Софт: AutoCAD 2004

Файлы:

Каталог / Промышленность / МАПП / Тестоокруглительная машина А2-ХПО/6. Чертеж общего вида.

Описание устройства.doc
Спецификация ВО.doc
ЛИСТ_ВО.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
