Утфелемешалка-кристаллизатор

0
300
3833
1
1
80

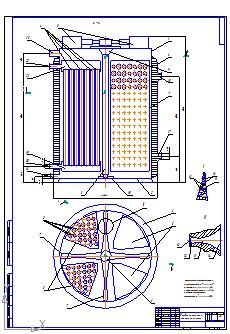

Изобретение относится к оборудованию сахарной промышленности, предназначенному для кристаллизации утфелей последнего продукта. Утфелемешалка-кристаллизатор включает вертикальный цилиндрический корпус, снабженный технологическими патрубками и теплообменной рубашкой. Внутри корпуса размещена теплообменная поверхность, состоящая из вертикальных труб, расположенных диаметрально противоположно с образованием секторных секций. По оси корпуса установлен вал с вертикальными лопастями, совершающий колебательные движения относительно оси при помощи вибропривода. В каждой лопасти выполнены конусообразные сопла, расположенные таким образом, что сужающиеся части смежных сопел направлены противоположно и в их выходных отверстиях укреплены фильтрующие сетки. Изобретение обеспечивает увеличение выхода сахара, улучшение его качества по дисперсному составу и уменьшение энергозатрат.


Сообщить о проблеме
Автор
user-avatar s333s
Дата
26.05.2011
Язык
Русский
Состав
Вид общий (ВО), Спецификация
Софт
КОМПАС-3D 10 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • Утфелемешалка
    • Лист 1.cdw
    • СП к ВО1.cdw
